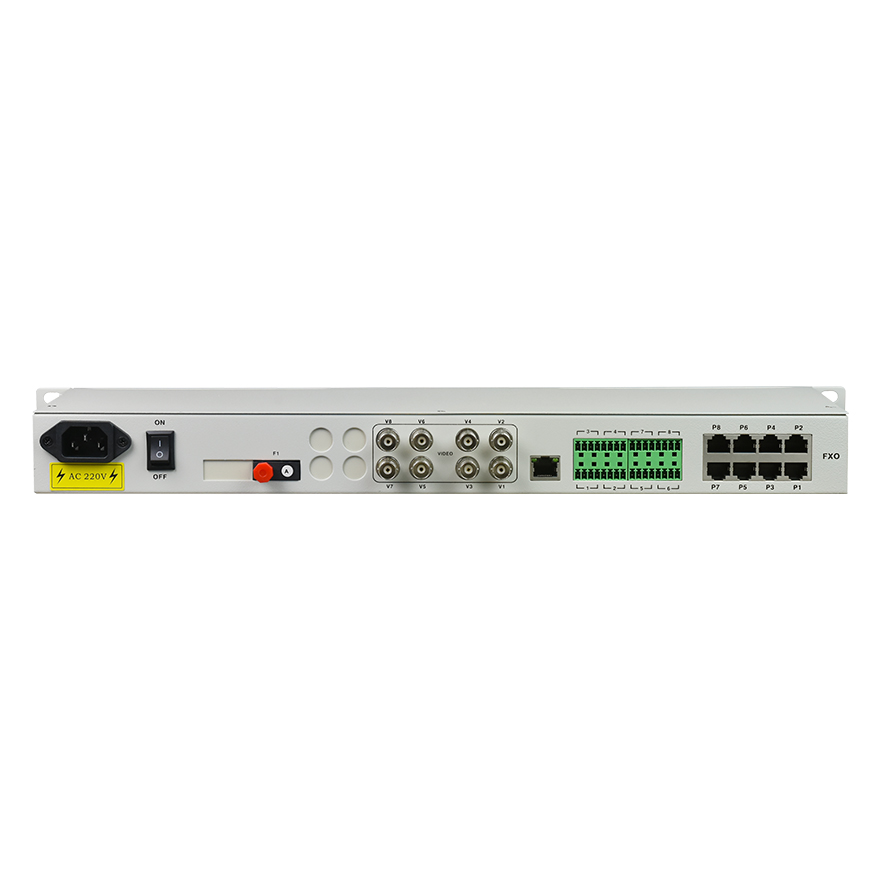

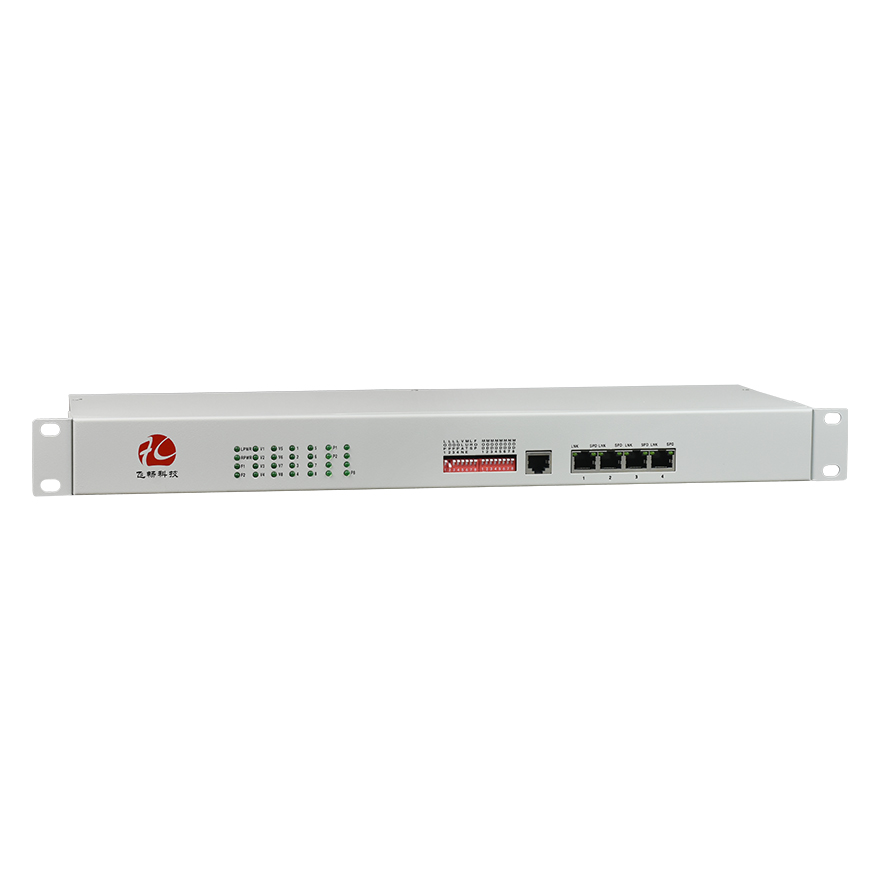

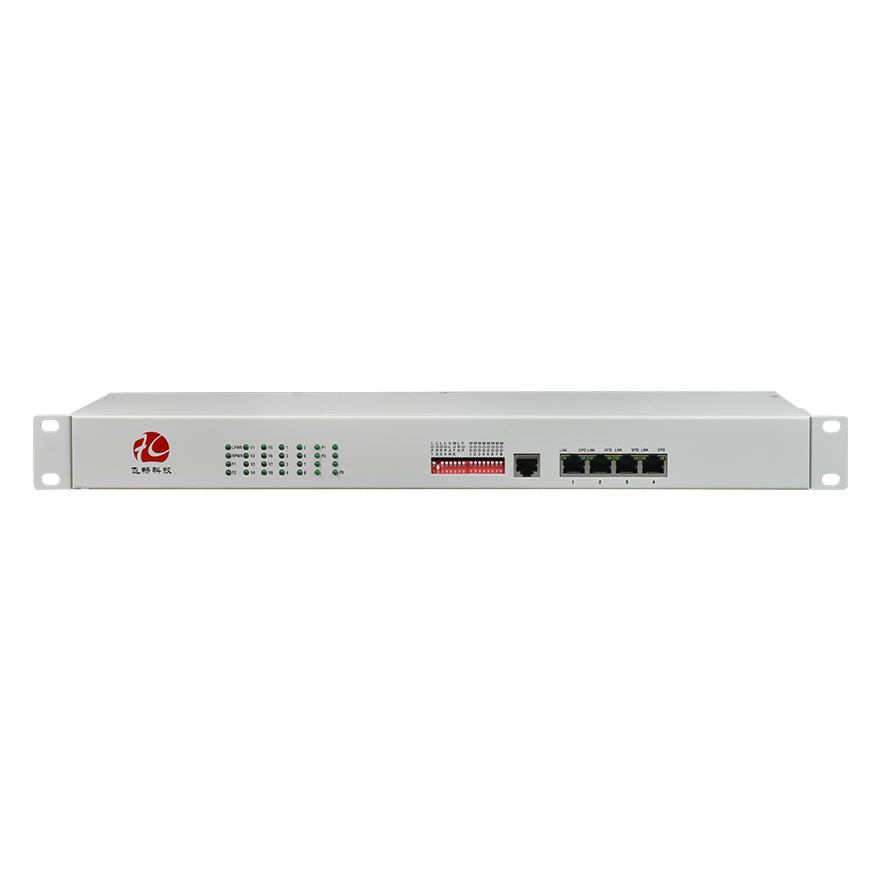

8 vidéo + 1GE + 2FE (isolation physique) + 8 canaux voix + série + multiplexeur à contact sec

8 vidéo + 1GE + 2FE (isolation physique) + 8 canaux voix + série + multiplexeur à contact sec

Vue : 2,060

Renseigner

Modèle FCP-V4G4O8K8D8

Description :

Cette série de produits est un équipement de transmission optique multiservice point à point développé sur la base du VLSI spécial développé par la société.

Marché

Cette série de produits est un équipement de transmission optique multiservice point à point développé sur la base du VLSI spécial développé par la société. Ce produit fournit une interface vidéo 4 canaux et une interface téléphonique 1-8 canaux ; 1-16 canaux d'interface à contact sec / 1-8 canaux d'interface RS232-422-485 ; 2 canaux d'interface Ethernet 100M et 1 canal d'interface Gigabit Ethernet ; 2 canaux 100M Ethernet, chaque port Ethernet a sa propre bande passante indépendante de 100 m ; 1 canal Gigabit Ethernet, chaque canal a une bande passante Gigabit indépendante, et la bande passante totale de tous les 3 canaux Ethernet est de 1200 m, qui est complètement indépendante et physiquement isolée par une fibre optique ; 2 interfaces optiques (1 + 1 sauvegarde optique) etc. ; le circuit interne de l'équipement adopte tous les circuits numériques, ce qui rend l'ensemble de la machine fiable et stable, faible consommation d'énergie, haute intégration, petit volume et facile à installer et à entretenir.

Fonctionnalité

● Circuit intégré basé sur des droits de propriété intellectuelle indépendants, la bande passante totale de la ligne à fibre optique est de 1.5 g ;

● circuit intégré basé sur des droits de propriété intellectuelle indépendants, avec une bande passante totale de 3.125 g ;

● Le port optique ne comporte pas de relais et la distance de transmission peut atteindre 2 à 80 km ; il offre une fonction de secours 1 + 1 port optique et une fonction de secours double port optique pour garantir une activité ininterrompue ;

● l'interface vidéo prend en charge la compatibilité système complète PAL / NTSC / SECAM et une qualité de transmission de niveau studio ;

● deux interfaces Ethernet 100M fonctionnent en mode duplex intégral 100M, et chaque interface Ethernet dispose de sa propre isolation physique indépendante de bande passante de 100M ;

● 1 canal Gigabit Ethernet 10 / 100 / 1000m full / half duplex entièrement adaptatif, chaque groupe dispose d'une isolation physique indépendante de bande passante de 1000 m ;

● L'Ethernet 100M prend en charge la transmission de paquets de données ultra longs VLAN, qui peuvent être connectés aux produits de commutation du protocole IEEE802 1q et peuvent prendre en charge des paquets Ethernet à trame géante avec une longueur de paquet maximale de 10240 ;

● Accès vocal 1 à 8 canaux, prise en charge de l'identification de l'appelant / facturation en polarité inversée / fonction fax ; le port vocal prend en charge les interfaces FXO / FXS / EM à deux ou quatre fils / audio à deux ou quatre fils / téléphone magnétique. Le port FXO est connecté au central téléphonique et le port FXS est connecté au téléphone de l'utilisateur ;

● il peut être connecté à 1-16 canaux de contacteur sec 1-8 canaux d'interface série RS232 / 422 / 485 ;

● une interface de gestion de console est optionnelle ; 1 interface de gestion SNMP ;

● la protection contre la foudre des différentes interfaces doit atteindre la norme IEC61000-4-5 (10 / 700) μ S) Mode différentiel : impédance de 6 kV (40 Ω) ; Mode commun : 6 kV, impédance (40 Ω) standard ;

● Plusieurs modes d'alimentation sont disponibles : AC220V, dc-48v / DC24V, etc. ; Prise en charge des modes d'alimentation doubles AC + DC ; AC+AC ; DC + DC et autres.

Paramètres

● fibre

Port optique : 1, 2 (1+1 secours optique)

Débit du port optique : 1.25 G

Fibre optique : simple fibre et double fibre

Interface fibre optique : FC/SC/ST/LC (SFP)

Longueur d'onde : 850 nm/1310 1310 nm multimode ; 1550 XNUMX nm/XNUMX XNUMX nm monomode

Distance de transmission sans relais : 20 à 120 km

Puissance d'émission typique :

Mode unique 1310/1550 nm : ≥-9 dBm

Multimode 850 nm : -18 dBm

Multimode 1310 nm : -25 dBm

Plage de sensibilité acceptable : -28 dBm à -40 dBm

● Interface vidéo

Bande passante vidéo : 5 Hz-10 MHz

Niveau du signal : 1 Vp-p (valeur typique)

Fréquence d'échantillonnage : 16.4 m

Impédance du signal : 75 Ω

Interface physique : BNC (compatible PAL, NTSC, SECAM)

Gain différentiel (DG) : < 1.3 % (typ.)

Phase différentielle (DP) : < 1.3 % (valeur typique)

SNR : ＞ 63 dB (pondéré)

10 / 100 / 1000M Ethernet

Protocole : conforme à la norme IEEE 802.3, IEEE 802.1Q (VLAN)

Débit : 10/100M adaptatif, duplex intégral/semi-duplex entièrement adaptatif

Tableau d'adresses MAC : peut apprendre 4096 adresses MAC

Interface physique : siège RJ45, prise en charge Auto-MDIX

(transversal/ligne droite adaptatif)

● Audio 2/4 lignes

Gain publicitaire : 0 dB ;

Le gain : 0 dB

Impédance d'entrée de 2/4 fils : 600 Ω

● Interface série

Standard:

EIA/TIA-232 RS-232 (UIT-T V.28)

EIA/TIA-422 RS-422 (UIT-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

interface:

RS-422 : TxD+ TxD- RxD+ RxD-

RS-485 4 fils : TxD+ TxD- RxD+ RxD-

RS-485 2 fils : A(对应TX+) B(对应TX-) Terre

RS-232 : masse du signal RXD TXD

● Contact sec

Type d'interface de sortie : relais de signal, sortie à contact sec

Temps de réponse : sortie contact sec relais de signal : < 1.2 ms

Signal de commutation : relais de signal sortie contact sec 36VDC / 0.5A

Fréquence de commutation maximale : 50 Hz

● Propriétés électriques et mécaniques

Alimentation du système : 180 V~260 V CA ; 48 V CC ; 24 V CC

(la sauvegarde redondante à double alimentation est prise en charge)

Consommation d'énergie: ≤ 10 W

Structure d'apparence : 485 (L) x 200 (l) x 45 (H) mm Type de rack 19 pouces 1U

Poids: 3.8kg / set

● Environnement de travail

Température de fonctionnement : -10 °C – +60 °C

Température de stockage : -40 °C – +85 °C

Humidité de fonctionnement : 0% – 95% (sans condensation)

MTBF : > 100,000 XNUMX heures

Spécifications techniques

Numéro de produit	FCP-V4G4O8K8D8
Description de la fonction du produit	Transfert de vidéo 1 à 8 canaux, interface vocale 1 à 8 canaux ; interface contact sec 1 à 16 canaux/interface RS1-8-232 422 canal ; interface Ethernet GE 485 canal ; interface Ethernet 1FE
Interface	Vidéo 1 à 4 canaux, interface vocale 1 à 8 canaux, contact sec 1 à 16 canaux/interface RS1-8-232 422 canal, interface Ethernet GE 485 canal, interface Ethernet 1FE, 2 ou 1 ports fibre
Source d'alimentation	AC220V / DC-48V / DC+24V (en option)
Quantité	(L × l × H) 485 x 140 x 45 mm, type 19 pouces 1U
poids	3.8 kg / pièce
