Modèle FCP-D1G
Description :

Ce convertisseur rs485 vers fibre optique fournit 1 port série pour la transmission par fibre optique, le port série servant d’interface RS485.

Convertisseur RS485 vers fibre optique à 1 port
Convertisseur RS485 vers fibre optique à 1 port
Convertisseur RS485 vers fibre optique à 1 port
Convertisseur RS485 vers fibre optique à 1 port

Présentation

Ce convertisseur rs485 vers fibre optique fournit 1 port série pour la transmission par fibre optique, le port série servant d’interface RS485.

Il permet de surmonter le compromis entre la distance de communication et le débit de transmission des interfaces série traditionnelles.

Il résout également les problèmes d’interférences électromagnétiques, d’interférences dues aux boucles de masse et de dommages causés par la foudre, améliorant considérablement la fiabilité, la sécurité et la confidentialité des communications de données.

Le convertisseur rs485 vers fibre optique est compatible avec les connecteurs pour fibre optique multimode AVAGO HFBR-1414TZ, et le récepteur est compatible avec les HFBR-2412TZ, ce qui permet de raccorder l’appareil à des connecteurs pour fibre optique de type AVAGO.

Caractéristiques

● Le convertisseur rs485 vers fibre optique peut transmettre des données série asynchrones avec des débits en bauds adaptatifs à partir de 0-512kbps.

● L’émetteur est compatible avec les connecteurs pour fibre optique multimode AVAGO HFBR-1414TZ, et le récepteur est compatible avec les HFBR-2412TZ.

● Le port série dispose d’une protection contre la foudre allant jusqu’au niveau de la norme IEC61000-4-5 (10/700μS) : mode différentiel : 6KV, impédance (40Ω) ; mode commun : 6KV, impédance (40Ω).

● Il prend en charge la protection contre les surcharges de l’alimentation et respecte les exigences de compatibilité électromagnétique de niveau industriel 4.

● L’appareil offre une protection élevée contre la foudre, notamment contre les impacts de foudre, les tensions élevées induites et les surtensions. Il dispose également d’une dissipation thermique efficace sans ventilateur, ce qui réduit le temps de réparation.

● En cas de double alimentation CC :

  ● Il peut être alimenté par une alimentation à large plage de tension de 9-55 V CC ou de 7-50 V CA. L’alimentation dispose d’une fonction de détection automatique de la polarité : il n’est donc pas nécessaire de distinguer les pôles positif et négatif lors de l’installation ;

  ● Il prend en charge l’isolation interne, deux entrées d’alimentation redondantes et la protection contre l’inversion de polarité.

● En cas d’alimentation CA :

  ● Il prend en charge une large plage de tension d’entrée : AC~85-265V en courant alternatif ou DC110-300V en courant continu.

● Montage sur rail DIN de 35mm ou montage mural.

Paramètres

● Fibre

Port optique : 1

Fibre optique : Simple/double fibre

Fibre IInterface : ST (en option)

Longueur d’onde : 850nm multimode

Distance de transmission sans répéteur : 0~2Km

Puissance d’émission typique :

Multimode 850 nm : -18 dBm

Plage de sensibilité de réception : -28dBm~ -40dB



● Port série

Norme : EIA/TIA-485 RS-485 (ISO/IEC8284)

Interface du port série :

RS-485 à 2 fils : A (pour TX+) B (pour TX-) GND



● CEnvironnement IIndice

Température de fonctionnement :-40℃—+85℃

Température de stockage : -40℃—+85℃

Humidité de fonctionnement : 0%—95% (sans condensation)

MTBF : ＞100,000 heures

Caractéristiques techniques

Modèle du produit

FCP-D1G

Description des fonctions

Transmission de 1*RS485 port série sur fibre optique (compatible avec AVAGO)

Description des ports

1 * port fibre optique ; 1 * port série RS485

Alimentation électrique

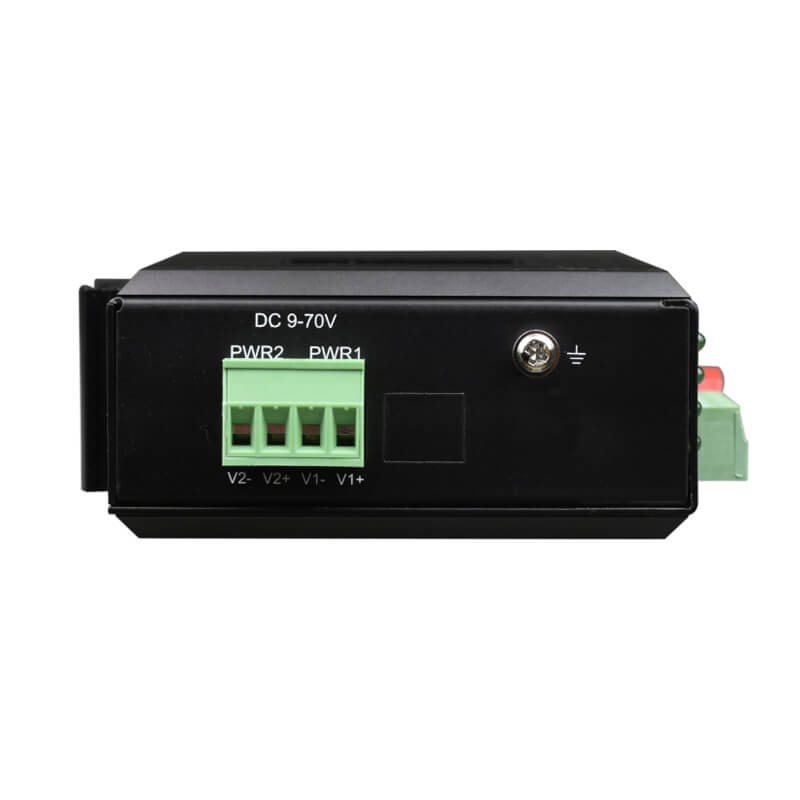

Alimentation CC :

Double entrée d’alimentation redondante de 9-70 V CC ou 7-50 V CA, consommation électrique <5 W

Protection contre les surcharges : prise en charge ; protection contre l’inversion de polarité : prise en charge ; protection par redondance : prise en charge

Bornier de raccordement : bornier enfichable à 4 contacts au pas de 5.08 mm

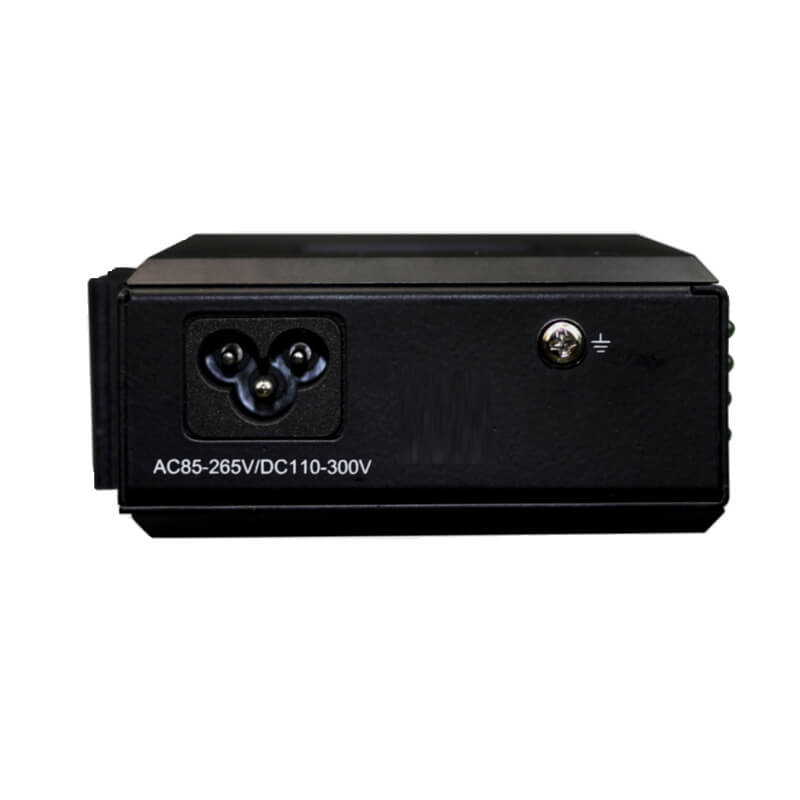

Alimentation CA intégrée :

Large plage d’entrée : CA~85-265 V CA ou CC 110-300 V CC, consommation < 5 W

Protection contre les surcharges : prise en charge ;

Interface de raccordement : prises CA de type cruciforme

Dimensions du produit

110 mm (longueur) x 86 mm (largeur) x 40.5 mm (hauteur)

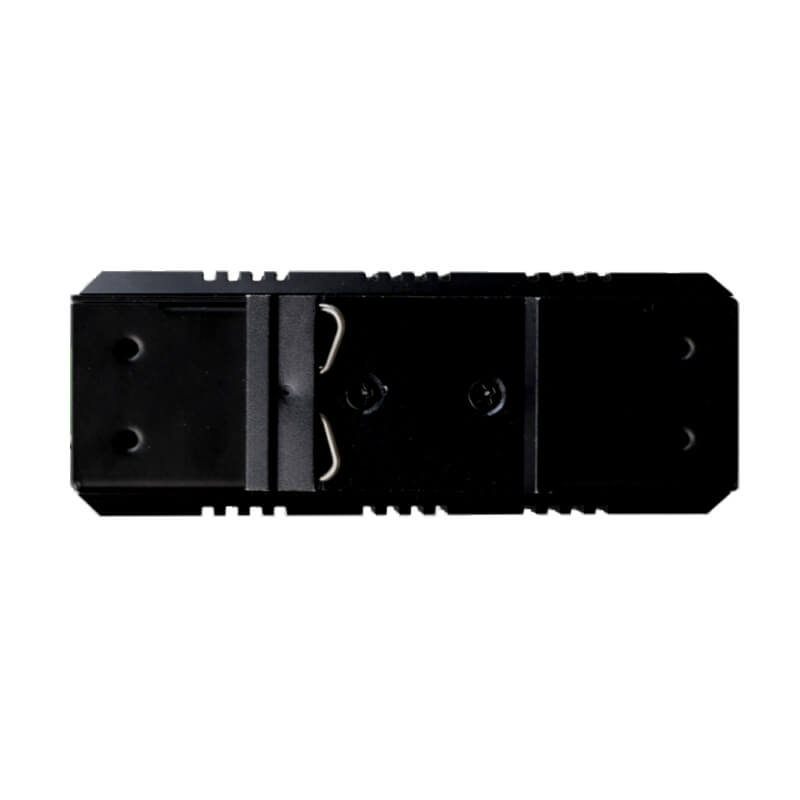

Méthode d’installation : montage sur rail DIN, montage mural

Poids

0.495KG/pièce
