Convertisseur RS485/RS232 vers fibre optique

Convertisseur RS485/RS232 vers fibre optique

3,706 +1

Demander des renseignements

Modèle FCP-D2G

Description :

Ce convertisseur RS485/RS232 vers fibre optique offre 2 canaux de transmission de ports série sur fibre optique ; le premier canal utilise une interface RS485 et le second une interface RS232.

Présentation

Ce convertisseur RS485/RS232 vers fibre optique offre 2 canaux de transmission de ports série sur fibre optique ; le premier utilise l’interface RS485 et le second l’interface RSS32.

Il résout le compromis entre la distance et le débit de communication des interfaces série traditionnelles.

Il permet également de surmonter les problèmes tels que les interférences électromagnétiques, les interférences dues aux boucles de masse et les dommages causés par la foudre, améliorant ainsi considérablement la fiabilité, la sécurité et la confidentialité des communications de données.

Il peut être largement utilisé dans diverses applications de commande industrielle, de contrôle des procédés et de régulation du trafic. Il convient particulièrement aux services et aux systèmes ayant des exigences spécifiques concernant les environnements soumis aux interférences électromagnétiques, tels que les banques et les réseaux électriques.

Caractéristiques

● Le convertisseur RS485/RS232 vers fibre optique offre jusqu’à 2 ports série, le port série 1 prenant en charge RS485 et le port série 2 prenant en charge l’interface RS232 (3 fils : TXD, RXD, GND).

● Le canal RS485 peut transmettre des données série asynchrones à un débit en bauds auto-adaptatif allant de 0 à 512 kbps, tandis que le canal RS232 peut transmettre des données série asynchrones à un débit en bauds auto-adaptatif allant de 0 à 256 kbps.

● Les ports série sont protégés contre la foudre, conformément à la norme IEC61000-4-5 (10/700 μS) : 6 KV en mode différentiel avec une impédance de 40 Ω, et 6 KV en mode commun avec une impédance de 40 Ω.

● L’alimentation dispose d’une protection contre les surcharges et respecte les exigences de compatibilité électromagnétique de niveau industriel -4.

● L’alimentation offre des fonctions de protection renforcée contre la foudre, notamment la protection contre les impacts de foudre, la résistance aux hautes tensions induites et la protection contre les surtensions transitoires. Sa conception sans ventilateur assure une dissipation thermique efficace, ce qui réduit le temps de réparation.

● En cas d’utilisation d’une double alimentation CC :

♦ Peut être alimenté par une alimentation à large plage de tension de 9-55 V CC ou 7-50 V CA ; l’alimentation dispose d’une fonction de détection automatique de la polarité, et il n’est pas nécessaire de distinguer les pôles positif et négatif lors de l’installation ;

♦ Prend en charge l’isolation interne, une double entrée d’alimentation redondante et la protection contre l’inversion de polarité.

● En cas d’utilisation d’une alimentation CA :

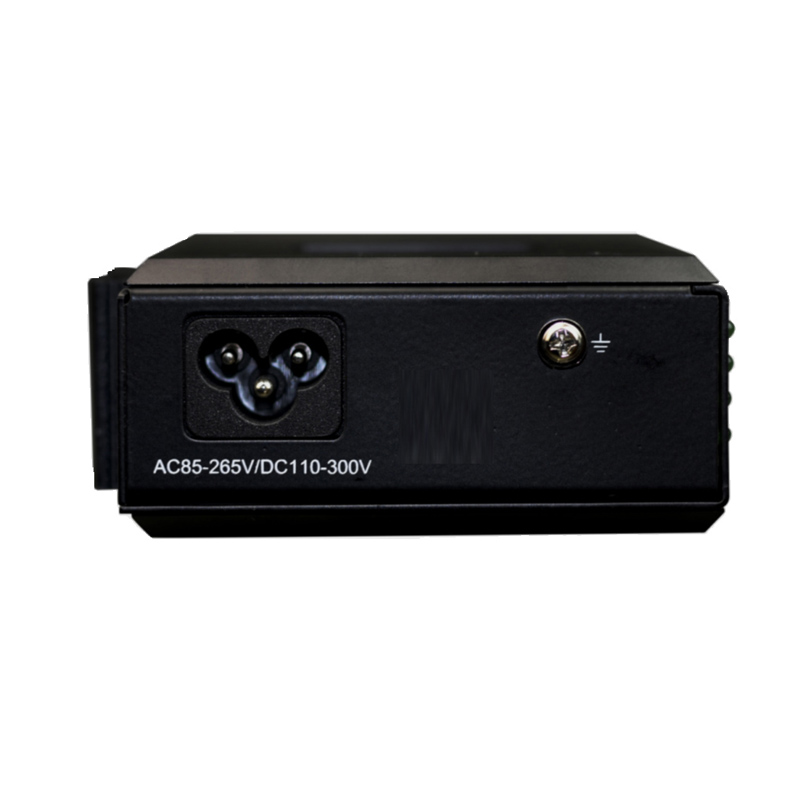

♦ Prend en charge une entrée à large plage de tension de 85-265 V CA ou 110-300 V CC.

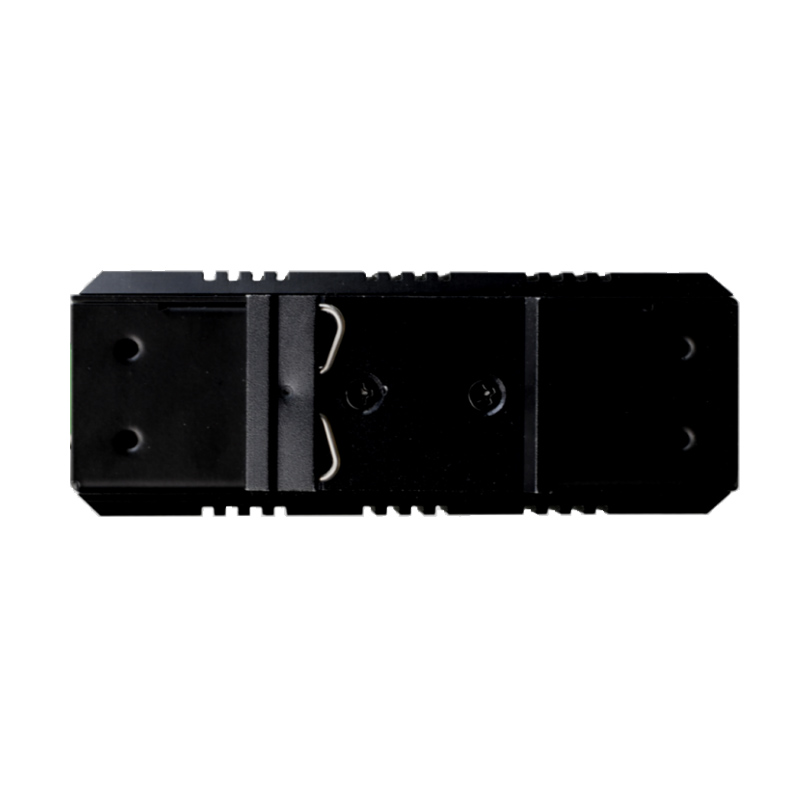

● Montage sur rail DIN de 35mm ou montage mural.

Paramètres

● Fibre

Port optique : 1

Fibre optique : une/deux fibres

Connecteur : FC/SC/ST (en option)

Longueur d’onde : 850nm/1310nm multimode ; 1310nm/1550nm monomode

Distance de transmission sans relais : 20~120Km

Puissance d’émission typique :

Monomode 1310/1550 nm : ≥-9 dBm

Multimode 850 nm : -18 dBm

Multimode 1310 nm : -25 dBm

Plage de sensibilité de réception : -28 dBm à - 40 dBm

● Port série

Norme

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-485 RS-485 (ISO/IEC8284)

Interface série :

RS-485 à 2 fils : A (correspondant à TX+) B (correspondant à TX-) GND

RS-232 : RXD TXD GND

● Environnement de fonctionnement

Température de fonctionnement : -40℃—+85℃

Température de stockage : -40℃—+85℃

Humidité de fonctionnement : 0%—95% (sans condensation)

MTBF : >100,000 heures

Caractéristiques techniques

Modèle du produit	FCP-D2G
FFonction Description	Transmission simultanée du port série 1RS485 et du port série 1RS232 sur la fibre optique
Port Description	1* interface fibre optique ; 1RS485 port série, 1RS232 port série
Puissance Alimentation	Alimentation CC : Double entrée d’alimentation redondante de 9-70 V CC ou 7-50 V CA, consommation électrique <5 W Protection contre les surcharges : prise en charge ; protection contre l’inversion de polarité : prise en charge ; protection par redondance : prise en charge Borne de raccordement : bornier enfichable à 4 contacts, au pas de 5.08mm Alimentation CA intégrée : Entrée à large plage de tensions de ~85-265V CA ou de 110-300V CC, consommation <5W Protection contre les surcharges : prise en charge ; Interface de raccordement : prises CA de type croisé
Dimensions du produit	(110 mm (L) x 86 mm (l) x 40.5 mm (H) Méthode d’installation : montage sur rail, montage mural
Poids	0.495 kg/unité

Application

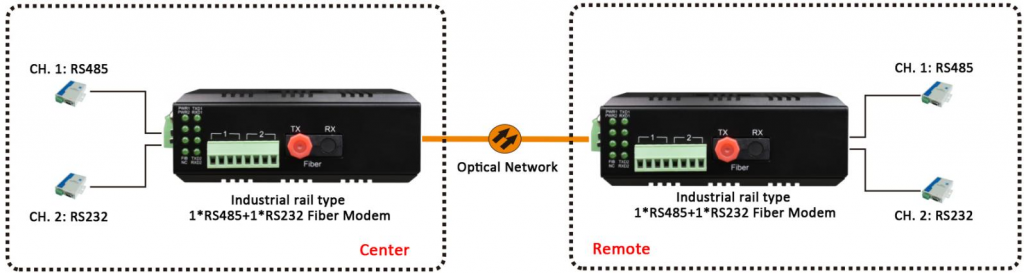

application du convertisseur de données série (1 port rs485 et 1 port rs232) vers fibre optique

Documentation et vérification du projet — FCP-D2G

Avant toute commande ou tout câblage, confirmez le modèle et la configuration exacts, le brochage des interfaces, la compatibilité optique ou réseau, l'alimentation d'entrée et les conditions d'installation. Les configurations en option ne sont pas interchangeables.

Consulter les documents techniques FCTEL · Demander la fiche technique et le schéma de câblage à jour propres au modèle
