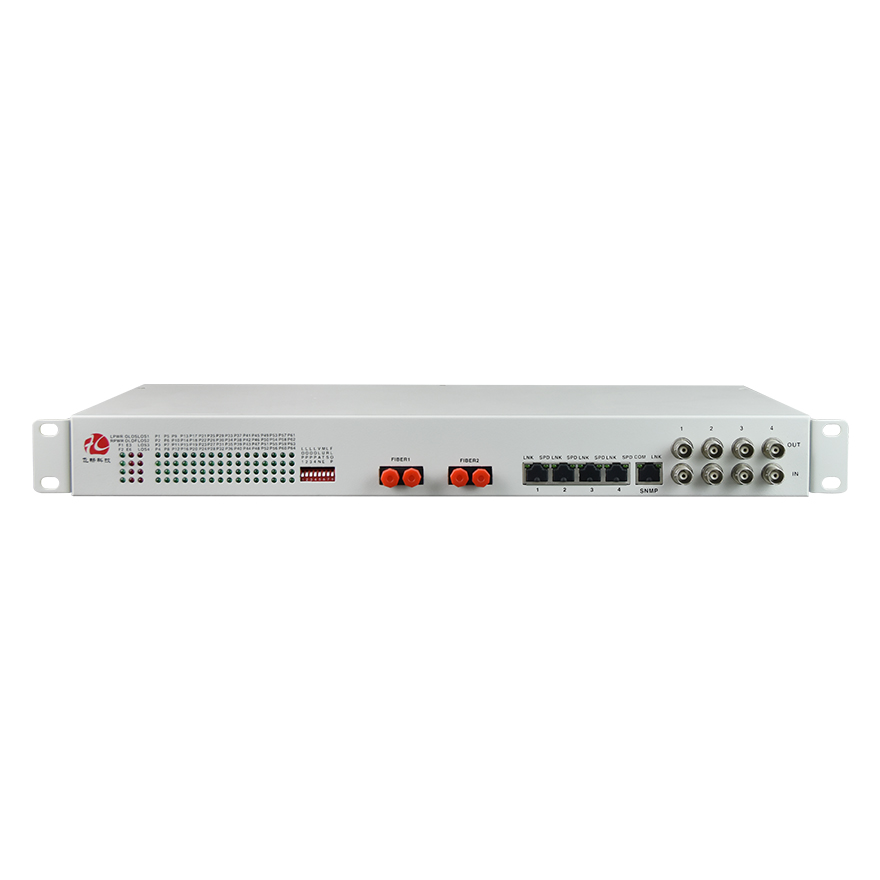

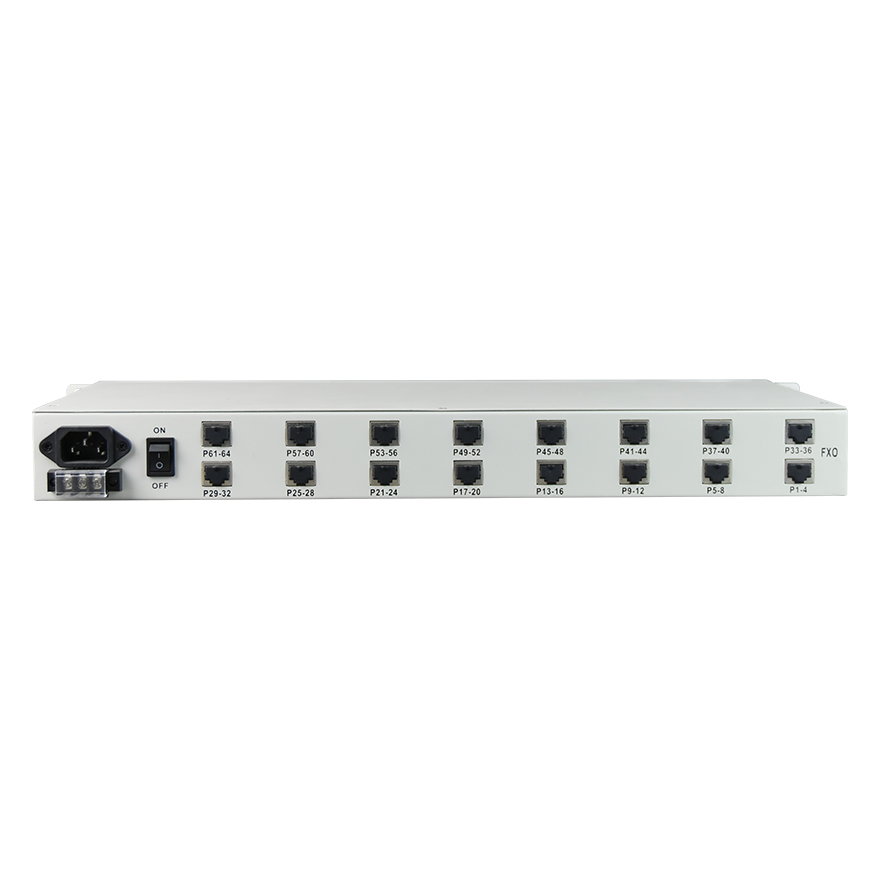

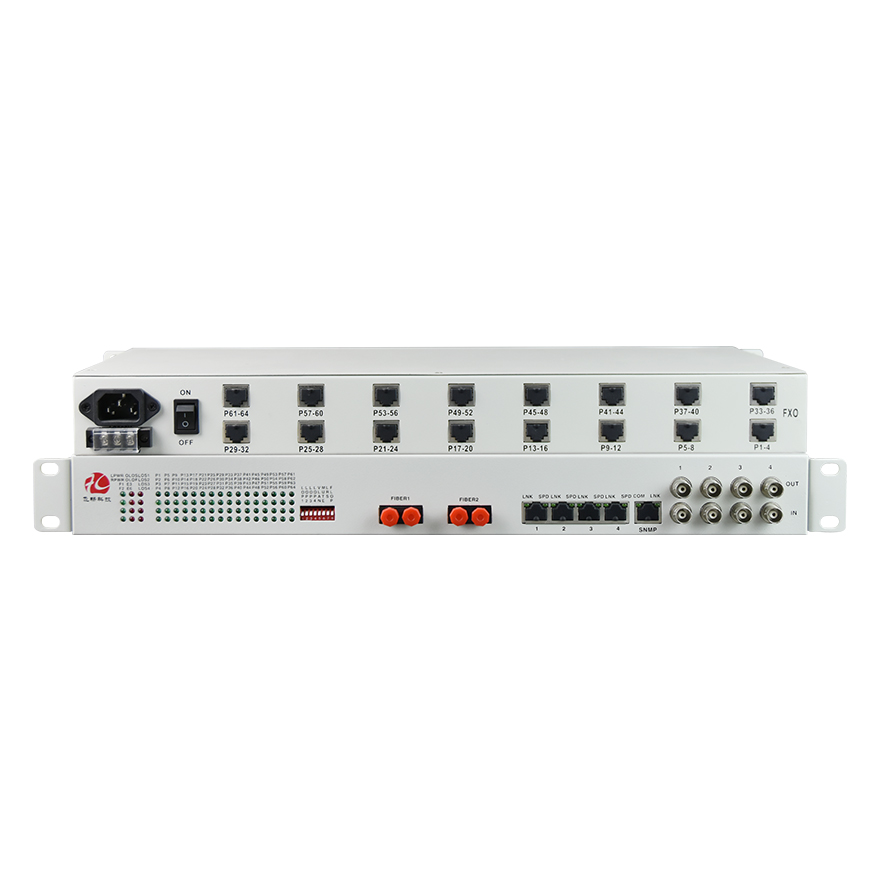

Multiplexeur fibre 64Voice+4E1+4GE

Vue : 2,766

Renseigner

Modèle FCP-O64E4G4/FCP-S64E4G4

Description :

L'appareil fournit 64 canaux vocaux, 4 interfaces E1, 4 interfaces Ethernet 10/100/1000M et 1 interface console ou SNMP.

Marché

L'appareil fournit 64 canaux vocaux, 4 interfaces E1, 4 interfaces Ethernet 1000M et 1 interface console ou SNMP. L'application est très flexible et prend en charge SNMP ou la console en option, la sauvegarde par fibre 1+1 est facultative.

Fonctionnalité

● Voice FXO/FXS prend en charge l'affichage de l'identifiant de l'appelant, la facturation à polarité inversée et la fonction fax ;

● L'interface téléphonique prend en charge la numérotation mutuelle entre les deux points de terminaison ;

● Le port vocal prend en charge les interfaces téléphoniques audio FXO/FXS/2 fils/magnétiques. Le port FXO est connecté au PBX et le port FXS est connecté au téléphone de l'utilisateur ;

● L'interface E1 est conforme à la recommandation G.703 et adopte une récupération d'horloge entièrement numérique et une technologie de boucle à verrouillage de phase fluide ;

● L'appareil dispose de 4 ports Ethernet fonctionnant comme des ports de commutation et prenant en charge la segmentation VLAN. Chaque interface Ethernet peut être configurée pour assurer une isolation logique d'un canal distinct, offrant ainsi un total de 4 canaux.

● Interface Ethernet avec un débit de 1000M, duplex intégral/semi-duplex adaptatif ;

● Elle fournit une interface de gestion de console ;

● Distance de transmission non répétée jusqu'à 2-120 km ;

● Plusieurs options de mode d'alimentation : AC220V, DC-48V/DC24V, etc. ;

● Alimentation DC-48V/DC24V avec fonction de détection automatique de polarité, lorsqu'elle est installée sans distinction entre positif et négatif ;

● L'interface téléphonique est dotée d'une protection contre la foudre qui peut résister à des ondes de courant de court-circuit de 10/700 µs et à une tension de sortie de crête en circuit ouvert de 6 kV, conformément à la norme GB/T17626.5 (IEC61000-4-5).

Paramètres

● Fibre

Fibre multimode

50/125 µm, 62.5/125 µm,

Distance de transmission maximale : 5 km à fibre monomode 62.5/125 um, atténuation (3 dbm/km)

Longueur d'onde: 820nm

Puissance de transmission : -12 dBm (min) ~ -9 dBm (max)

Sensibilité du récepteur : -28 dBm (min)

Bilan de liaison : 16 dBm

Fibre monomode

8/125um, 9/125um

Distance de transmission maximale : 40 km

Distance de transmission : 40 km à fibre monomode 9/125 um, atténuation (0.35 dbm/km)

Longueur d'onde: 1310nm

Puissance de transmission : -9 dBm (min) ~ -8 dBm (max)

Sensibilité du récepteur : -27 dBm (min)

Bilan de liaison : 18 dBm

● Interface E1

Norme d'interface : conforme au protocole G.703 ;

Débit d'interface : n*64 Kbps±50 ppm ;

Code de ligne : HDB3 ;

E1 Impédance : 75Ω (déséquilibré), 120Ω (équilibré) ;

Performances de gigue : Conforme aux protocoles G.742 et G.823

Atténuation d'entrée : 0 à 6 dBm

● Interface Ethernet (10/100/1000M)

Débit d'interface : 1000 XNUMX Mbps, négociation automatique en duplex intégral/semi-duplex

Norme d'interface : Compatible avec IEEE 802.3, IEEE 802.1Q (VLAN)

Capacité de la table d'adresses MAC : 4096

Connecteur : RJ45, prend en charge Auto-MDIX

● Port téléphonique FXS

Tension de l'anneau : 75 V

Fréquence de sonnerie : 25 Hz

Impédance à 2 fils : 600 Ohm (décroché)

Perte de retour : 40 dB

● Port de jonction FXO

Tension de détection de sonnerie : 35 V

Fréquence de détection de sonnerie : 17 Hz-60 Hz

Impédance à 2 fils : 600 Ohm (décroché)

Perte de retour : 40 dB

● Fil EM 2/4

AD: 0 dB

DA : -3.5 dB

Impédance 2/4 fils : 600 Ohm

Perte de retour : 20 dB

● Conditions de fonctionnement

Température de fonctionnement: -10 ° C ~ 50 ° C

Humidité de fonctionnement : 5%~95 % (sans condensation)

Température de stockage: -40 ° C ~ 80 ° C

Humidité de stockage : 5%~95 % (sans condensation)

Spécifications techniques

Modèle	FCP-O64E4G4/FCP-S64E4G4
Fonction Description	64téléphone, 4E1, 4Ethernet 1000 Mbps, console ou SNMP, prise en charge du montage en rack 6U, 1 ou 2 interfaces fibre
Alimentation	Alimentation : CA 180 V ~ 260 V ; CC –48 V ; CC +24 V Consommation électrique : ≤10 W
Dimension	48520045mm (LxPxH)
Poids	2.4KG
