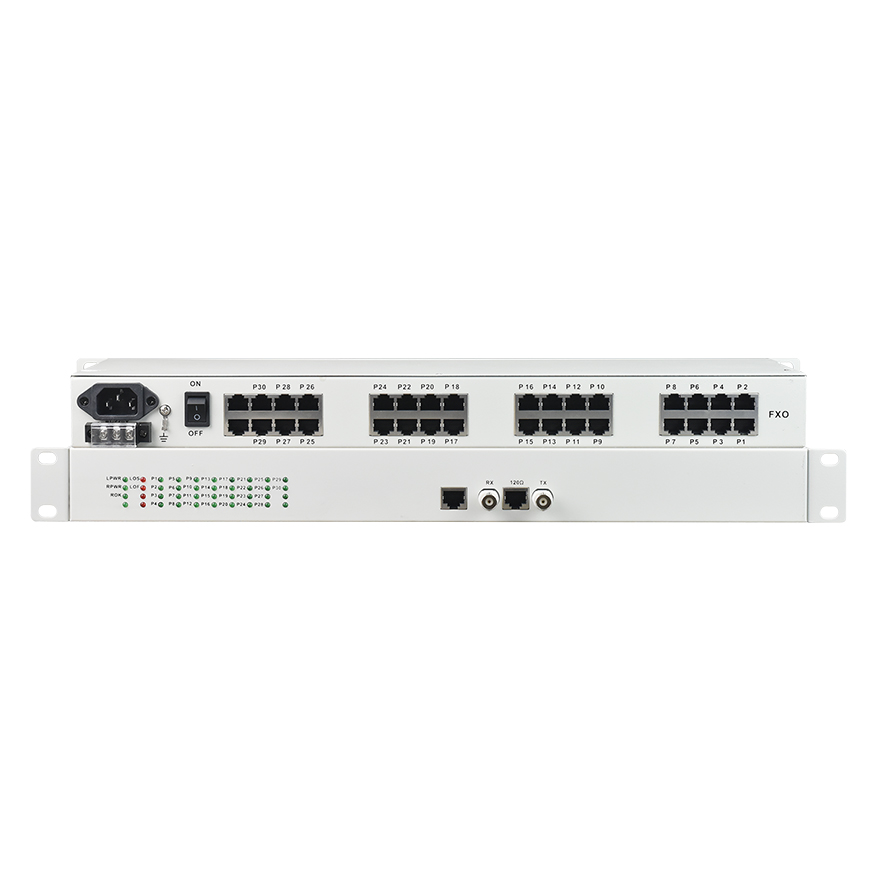

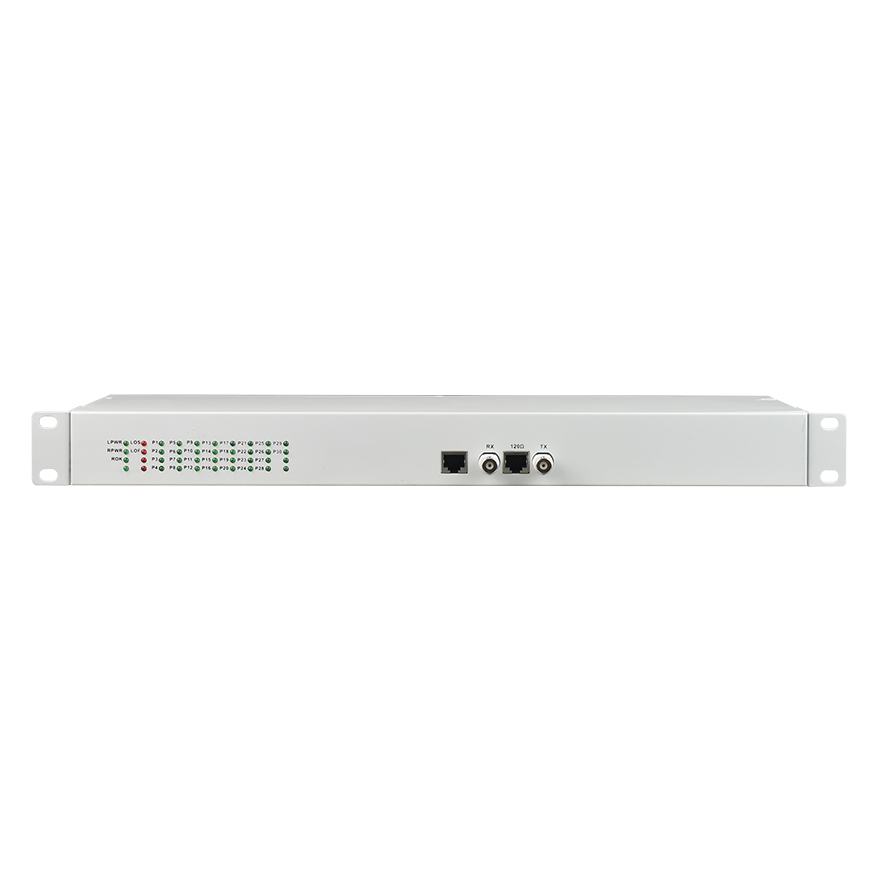

30E1 PCM Mux를 통한 음성 | CAS 신호

전망: 3,055

문의하기

모델 FCC-CS30

설명 :

본 장치는 당사가 E1라인 전송을 기반으로 특수용도 VLSI를 개발하여 공급하는 전송장비입니다.

회사 개요

본 장치는 당사의 E1 회선 전송 특수 용도 VLSI를 기반으로 개발된 전송 장비입니다. 경보 기능을 갖추고 있으며, 1~30채널 음성 수신, 16개 타임 슬롯 신호 전송 및 CAS(채널 연계 신호 전송) 기능을 지원합니다. 신뢰성, 안정성, 저전력 소비, 높은 집적도, 소형화, 간편한 설치 및 유지보수 등의 장점을 제공합니다.

기능

● 자체 저작권 IC 기반

● 이 기기는 단일 PCB 설계입니다.

● E1 인터페이스는 G.703을 준수하며, 디지털 클록 복구 및 원활한 위상 잠금 기술을 채택했습니다.

● CAS 16 타임 슬롯 신호는 CAS(채널 연관 신호), E1 디지털 트렁크 카드 및 E1 인터페이스 PBX와 통신할 수 있습니다.

● 콘솔 인터페이스를 통해 콘솔에서 ABCD 코드를 설정할 수 있습니다.

● 1~30개 채널 음성 접속, 발신자 번호 표시 기능 지원;

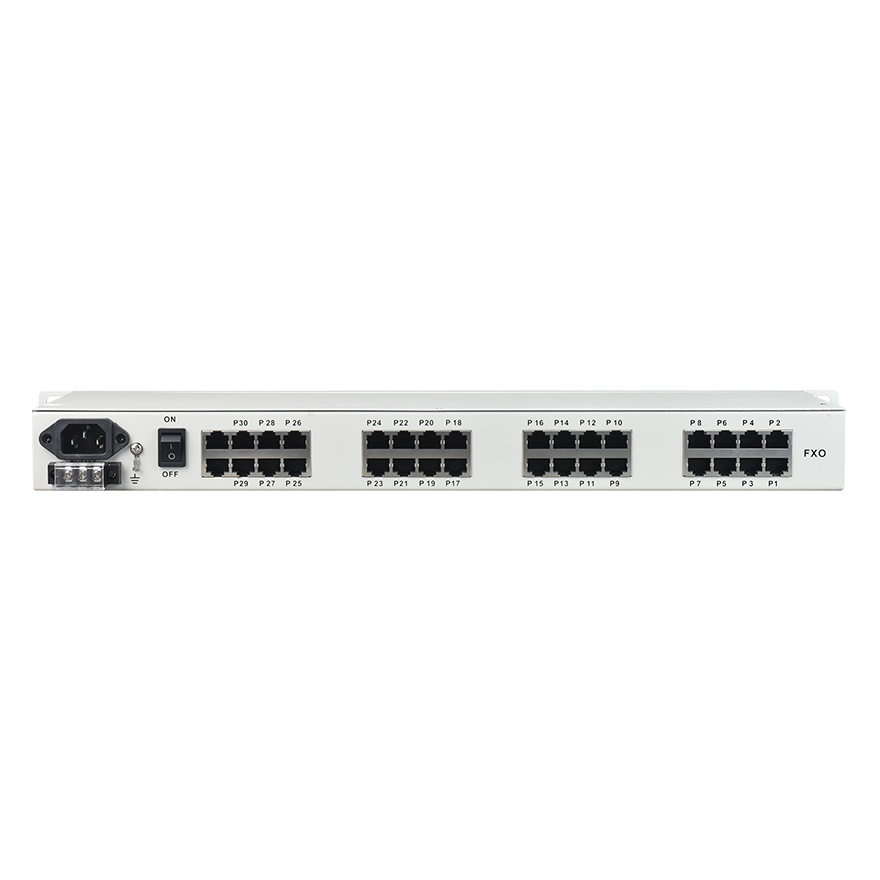

● 음성 포트는 FXO 및 FXS 포트, 2/4선 오디오 인터페이스, 마그넷폰을 지원하며, FXO 포트는 프로그램 제어 교환기와 도킹되고, FXS 포트는 사용자의 전화기에 연결됩니다.

● 본 장치는 독립적인 SNMP 네트워크 관리 기능을 지원합니다(선택 사항).

● 다양한 전원 모드 옵션: AC220V, DC-48V/DC24V 등;

● 낙뢰 보호 기능이 있는 전화 인터페이스, 낙뢰 보호는 IEC61000-4-5 기준을 충족하며, 단락 전류 파형은 8/20μs, 개방 회로 최대 출력 전압은 6kV 표준을 준수합니다.

파라미터

E1 인터페이스

인터페이스 표준: 프로토콜 G.703을 준수합니다.
인터페이스 속도: n*64Kbps±50ppm;
인터페이스 코드: HDB3;

E1 임피던스: 75Ω(불평형), 120Ω(평형);

지터 허용 범위: 프로토콜 G.742 및 G.823에 따름

허용 감쇠량: 0~6dBm

FXS 전화 인터페이스

링 전압: 75V

링 주파수 : 25HZ

600선 임피던스 : XNUMXΩ (픽업)

반사 손실 : 40dB

FXO 스위치 인터페이스

링 감지 전압: 35V

링 감지 주파수 : 17HZ-60HZ

600선 임피던스 : XNUMXΩ (픽업)

반사 손실 : 40dB

EM 2/4라인

광고: 0dB

다: 0dB

600/XNUMX선 임피던스: XNUMXΩ

반사 손실 : 20dB

근무 환경

작동 온도: -10°C ~ 50°C

작동 습도: 5%~95% (결로 없음)

보관온도 : -40°C ~ 80°C

보관 습도 : 5%~95% (결로 없음)

기술 사양

모델	FCC-CS30
기능 설명	30*CAS(채널 관련 신호)로의 음성, 콘솔, 하나의 E1 인터페이스로 ABCD 코드 설정 가능
출력	전원 공급 : AC180V ~ 260V；DC –48V；DC +24V 소비 전력 : ≤10W
외형 치수	Product Size: 485X138X45mm(WXDXH) 19 1U
중량(평량)	2.4KG
