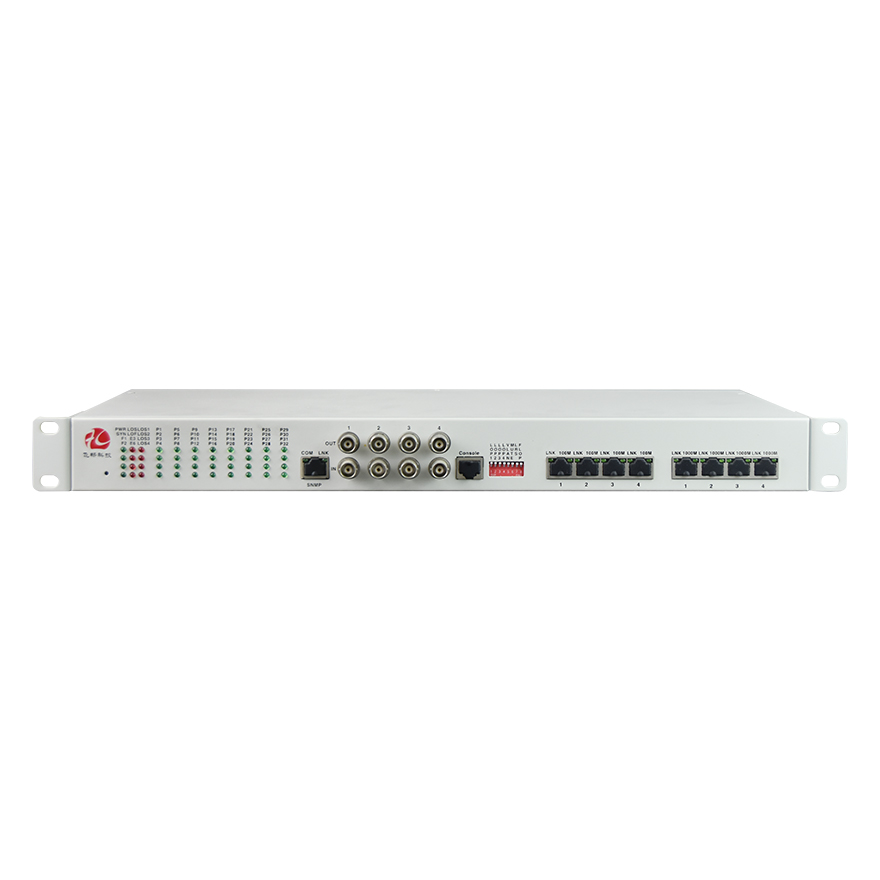

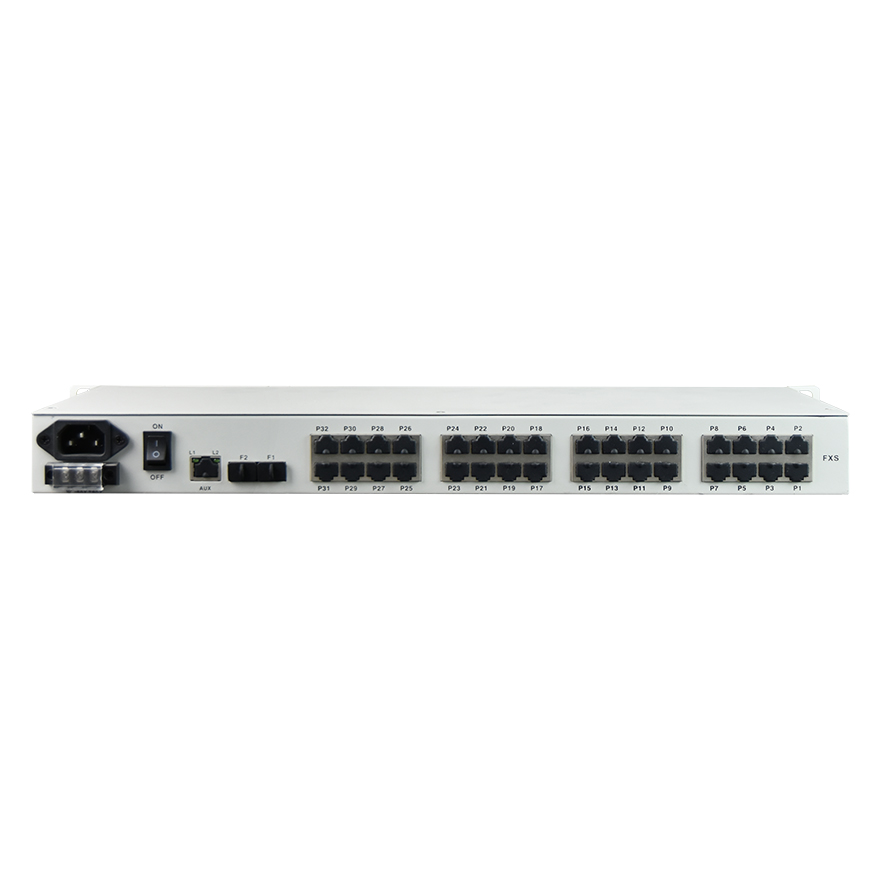

이 장치는 32채널 전화, 4채널 E1 인터페이스, 4채널 물리적으로 분리된 Fast Ethernet 인터페이스(회선 속도당 독립 대역폭 100M) 및 4개의 확장 인터페이스를 제공합니다. 4개의 이더넷 인터페이스는 VLAN을 지원할 수 있는 스위치 인터페이스입니다. 4개의 확장 인터페이스는 RS232/RS485/RS422 비동기 데이터, 음성 신호, 2/4 WIRE E&M 오디오 신호, 드라이 접점 신호 및 이더넷 신호(대역폭 2M)의 전송 채널로 사용할 수 있습니다. SNMP 또는 콘솔 관리가 선택 사항입니다.
● E1 인터페이스는 G.703을 준수하고 Full Digital Clock Recovery 및 Smooth Phase-Locked Loop 기술을 채택합니다.
● 음성 포트 FXO/FXS, EM2/4 오디오, Magnet Telephone Interface를 지원합니다. FXO 포트는 PBX에 연결되고 FXS 포트는 사용자 전화에 연결됩니다.
● 음성 포트는 발신자 ID 표시, 역극성 충전 및 팩스 기능을 지원합니다.
● 음성 포트는 두 스테이션 간의 상호 다이얼링 기능을 지원합니다.;
● 이 제품은 RS4/RS1/RS4/TTL과 같은 비동기 데이터 전송의 232~485채널이나 드라이 접점 신호의 422~1채널을 확장하는 데 사용할 수 있는 8개의 확장 인터페이스를 제공합니다.
● 4/10M 속도, 풀/하프 듀플렉스 자동 협상을 갖춘 100개의 이더넷 인터페이스가 있으며, 각 인터페이스는 100M 라인 속도에서 독립적인 대역폭을 갖습니다. 총 대역폭은 양방향으로 최대 4*100M이 될 수 있습니다.
● 이더넷 인터페이스는 AUTO-MDIX(교차선 및 직접 연결선 자체 적응)를 지원할 수 있습니다.
● 전화 인터페이스는 17626.5/61000μs의 단락 전류파형에 대한 GB/T4(IEC5-10-700) 표준을 충족하는 낙뢰 보호 기능을 갖추고 있으며, 개방 회로 조건에서 6KV의 피크 출력 전압을 견딜 수 있습니다.
● 전송 거리는 중단 없이 최대 2-120Km까지 가능합니다.
● 전원 공급 장치 AC 220V, DC-48V, DC24V는 선택 가능합니다.
50/125um, 62.5/125um,
최대 전송 거리: 5Km @ 62.5/125um 단일 모드 파이버, 감쇠(3dbm/km)
파장 : 820nm
전송 전력: -12dBm(최소) ~-9dBm(최대)
수신기 감도: -28dBm(최소)
링크 예산: 16dBm
8/125um, 9/125um
최대 전송 거리 : 40Km
전송 거리: 40Km @ 9 / 125um 단일 모드 파이버, 감쇠(0.35dbm/km)
파장 : 1310nm
전송 전력: -9dBm(최소) ~-8dBm(최대)
수신기 감도: -27dBm(최소)
링크 예산: 18dBm
● E1 인터페이스
인터페이스 표준: 프로토콜 G.703을 준수합니다.
인터페이스 속도: n*64Kbps±50ppm;
라인 코딩: HDB3;
E1 임피던스: 75Ω(불평형), 120Ω(평형);
지터 성능: 프로토콜 G.742 및 G.823에 따름
입력 감쇠 : 0~6dBm
인터페이스 속도: 10/100Mbps, 반이중/전이중 자동 협상
인터페이스 표준: IEEE 802.3, IEEE 802.1Q(VLAN)와 호환
MAC 주소 테이블 용량: 4096
커넥터: RJ45, Auto-MDIX 지원
링 전압: 75V
링 주파수 : 25HZ
2-와이어 임피던스: 600Ω(오프후크)
반사 손실: 40dB
링 감지 전압 : 35V
링 감지 주파수 : 17HZ-60HZ
2-와이어 임피던스: 600Ω(오프후크)
반사 손실 : 40dB
광고: 0dB
D : -3.5dB
2/4-와이어 임피던스: 600Ω
반사 손실 : 20dB
작동 온도 : -10 ° C ~ 50 ° C
작동 습도: 5%~95% (결로 없음)
보관 온도 : -40 ° C ~ 80 ° C
보관 습도 : 5%~95% (결로 없음)
모델 |
FCP-O32E4WF4/FCP-S32E4WF4 |
기능 설명 |
32 * 전화, 4E1, 4 * 이더넷 물리적 격리(총 대역폭 400M), 콘솔 또는 SNMP, 6U 랙마운트 지원, 1 또는 2 파이버 인터페이스, 4 * RS232/422/485 |
전원 공급 장치 |
전원 공급: AC180V ~ 260V; DC –48V; DC +24V 전력 소모량 : ≤10W |
외형 치수 |
485X138X45mm(WXDXH) 19 1U |
중량(평량) |
2.5KG |
