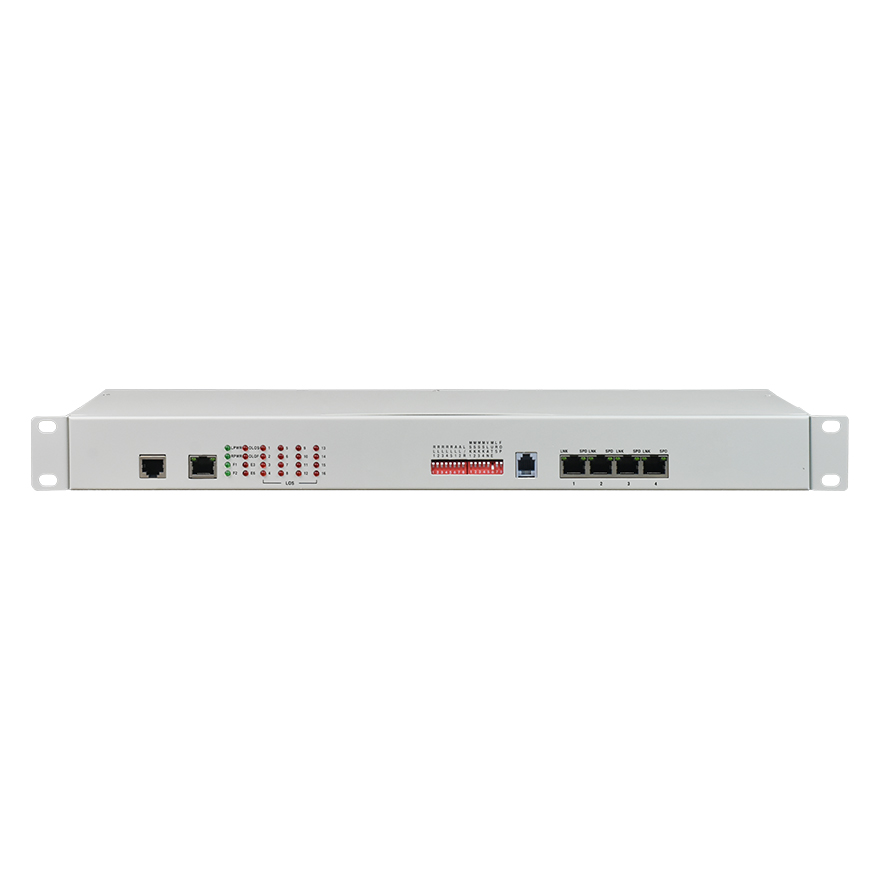

Este dispositivo oferece 1-16* interfaces E1, 1-4* interfaces Ethernet de 10M/100M (velocidade de linha de 100M) e uma interface de expansão 2.
Este dispositivo oferece 1-16* interfaces E1, 1-4* interfaces Ethernet de 10M/100M (velocidade de linha de 100M) e uma interface de expansão 2. As 4* interfaces Ethernet são interfaces de comutação que suportam VLAN. A interface de expansão 2 pode ser usada como canal de transmissão de dados assíncronos RS232/RS485/RS422. É muito flexível. Possui função de alarme. Apresenta funcionamento confiável e estável, baixo consumo de energia, alto grau de integração e dimensões reduzidas.
● Baseado em circuito integrado de propriedade intelectual própria
● Detector óptico modular com ampla faixa dinâmica
● Oferece interface de gerenciamento por console (RS232)
● Oferece função de proteção 1+1 (APS) para duas interfaces de fibra e função ALS (desligamento/redução automática do laser)
● A velocidade da interface Ethernet é de 10M/100M, com autonegociação half/full duplex
● Suporta pacotes Ethernet de 1916 bytes; as 4 portas Ethernet podem ser configuradas separadamente, e a largura de banda Ethernet pode ser definida em múltiplos de 32K
● A interface E1 está em conformidade com G.703 e utiliza recuperação digital de relógio e tecnologia de sincronização de fase suave
● Utiliza aparelho telefônico padrão de 2 fios (não apenas o monofone) como linha direta de serviço para engenharia (opcional)
● Quando há perda do sinal óptico, pode detectar se o dispositivo remoto está desligado ou se a fibra está desconectada e indicar um alarme por LED
● O dispositivo local pode visualizar o estado de funcionamento do dispositivo remoto
● Permite comandar o loopback da interface remota, suporta a função de loopback local E1 e alarmes LOS e AIS de E1, facilitando a manutenção da linha
● A distância de transmissão é de até 2-120Km sem interrupção
● Suporta gerenciamento SNMP (agente SNMP integrado)
● Opções de alimentação: CA 220V, CC -48V ou CC 24V
● Função de detecção de polaridade da alimentação DC-48V/DC24V, sem restrição de polaridade
● Fibra
Porta óptica: 1, 2
Fibra óptica: fibra única/dupla
Interface de fibra: FC/SC/ST/LC(SFP)
Comprimento de onda: 850nm/1310nm multimodo; 1310nm/1550nm monomodo
Distância de transmissão sem repetidor: 20~120Km
Potência típica de transmissão:
Monomodo 1310/1550nm: ≥-9dB
Multimodo 850nm: -18dBm
Multimodo 1310nm: -25dBm
Faixa de sensibilidade de recepção: -28dBm a -40dBm
Interface física: RJ45 com suporte a Auto-MDIX
● Interface E1
Padrão da interface: em conformidade com o protocolo G.703;
Taxa da interface: 2048Kbps±50ppm;
Código de linha da interface: HDB3;

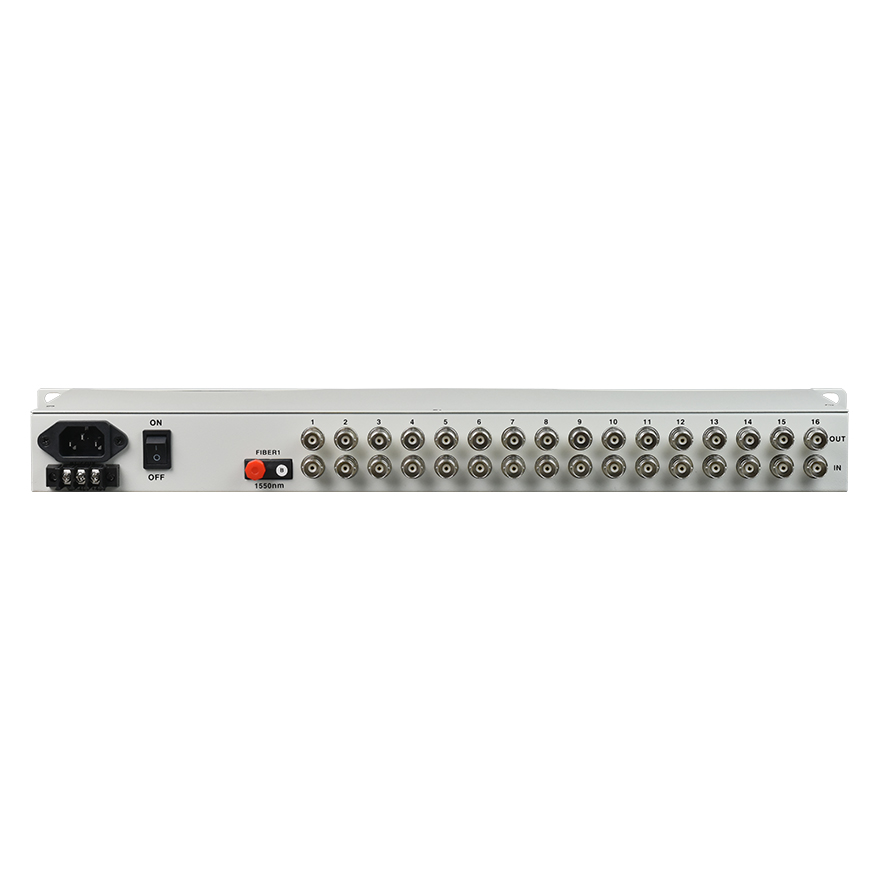

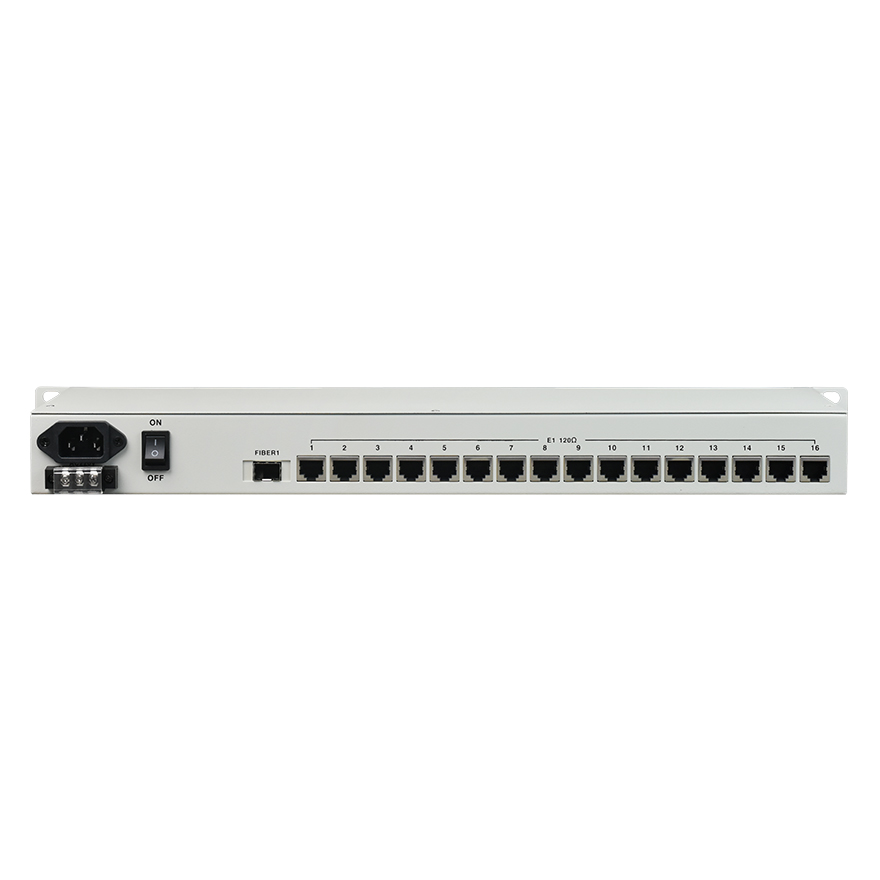

Impedância E1: 75Ω (não balanceada), 120Ω (balanceada);
Tolerância a jitter: em conformidade com os protocolos G.742 e G.823
Atenuação permitida: 0~6dBm
● Interface Ethernet (10/100M)
Taxa da interface: 10/100 Mbps, autonegociação half/full duplex
Padrão da interface: compatível com IEEE 802.3, IEEE 802.1Q (VLAN)
Capacidade de endereços MAC: 4096
Conector: RJ45, com suporte a Auto-MDIX
● Ambiente de operação
Temperatura de operação: -10°C a 50°C
Umidade de operação: 5% a 95 % (sem condensação)
Temperatura de armazenamento: -40°C a 80°C
Umidade de armazenamento: 5% a 95 % (sem condensação)
|
Modelo |
Número do modelo: FCP-E16F4 |
|
Descrição funcional |
PDH 16E1+4FE, 19 polegadas, 1U, opcionais (telefone de linha direta, console+SNMP, redundância de fibra 1+1) |
|
Descrição das portas |
Porta óptica 1+1, 16 interfaces E1 (75/120 ohms), 4 interfaces FE, 1*RS232 interface de console, 1* interface Ethernet SNMP, uma interface telefônica de serviço para engenharia |
|
Alimentação |
Alimentação: CA 180V a 260V; CC –48V; CC +24V Consumo de energia: ≤10W |
|
Dimensões |
Dimensões do produto: 19 polegadas, 1U, 483X138X45mm (largura X profundidade X altura) |
|
Peso |
3KG |
Antes de fazer o pedido ou realizar a ligação, confirme o modelo e a configuração exatos, a pinagem da interface, a compatibilidade óptica ou de rede, a entrada de alimentação e as condições de instalação. As configurações opcionais não são intercambiáveis.
