Este dispositivo fornece 4 interfaces E1, uma interface Ethernet 10/100M e um telefone padrão de 2 fios como um fio de pedido de engenharia (opcional).
Este dispositivo fornece 4 interfaces E1, uma interface Ethernet 10/100M (velocidade de linha 100M) e um telefone padrão de 2 fios como um fio de ordem de engenharia (opcional). É muito flexível e tem uma função de alarme. O trabalho é confiável e estável, e tem baixo consumo de energia, alta integração e tamanho pequeno.
● Baseado em IC de autoria própria;
● Detector óptico dinâmico modular de largura ampla;
● A taxa de interface Ethernet (velocidade de linha 100M) é 10/100M, half/full duplex Auto-Nego;

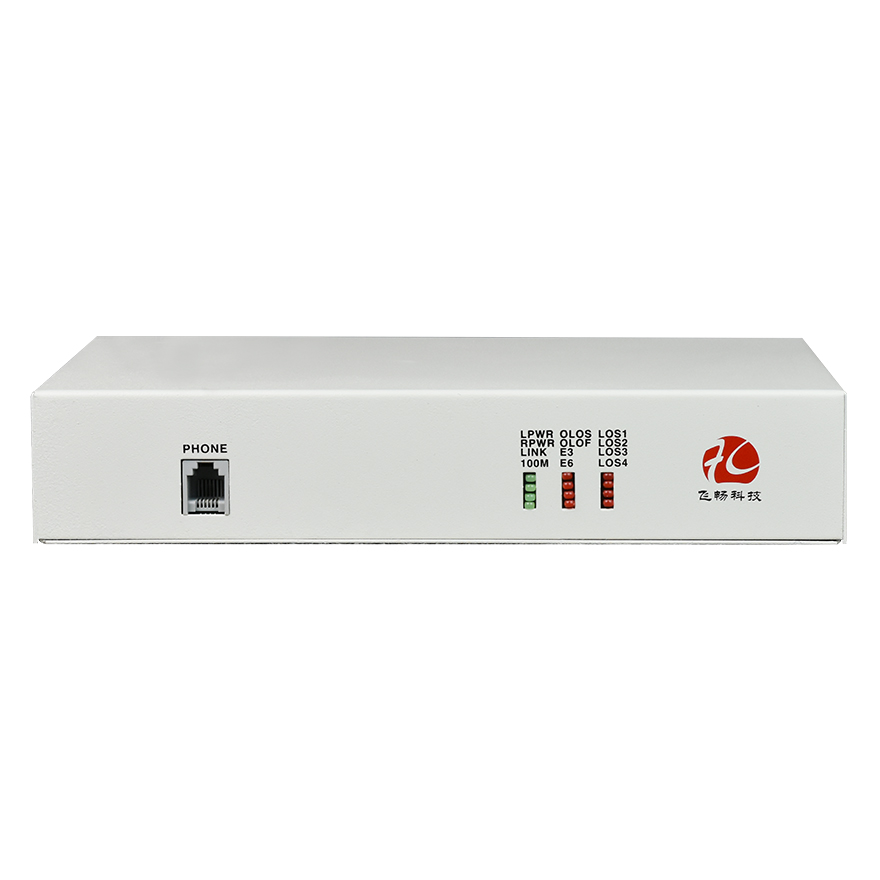

● Utiliza telefone padrão de 2 fios (não identificadores de telefone) definido como linha direta de pedidos de engenharia (opcional);
● A interface E1 está em conformidade com G.703, adota recuperação de relógio digital e tecnologia de bloqueio de fase suave;
● Quando o sinal óptico é perdido, ele pode detectar se o dispositivo remoto está desligado ou se a fibra está desconectada e indica um alarme por LED;
● O dispositivo local pode visualizar as condições de funcionamento do dispositivo remoto;
● Fornece comando da interface remota Loop Back, facilitando a manutenção da linha;
● A distância de transmissão é de até 2-120 km sem interrupção;
● AC 220V, DC-48V, DC+24V podem ser opcionais;
● Fonte de alimentação DC-48V/DC+24V com função de detecção automática de polaridade, quando instalada sem distinção entre positivo e negativo.
Fibra multimodo
50/125um, 62.5/125um,
Distância máxima de transmissão: 5 km a 62.5/125 um fibra monomodo, atenuação (3 dBm/km)
Comprimento de onda: 820nm
Potência de transmissão: -12dBm (Mín.) ~-9dBm (Máx.)
Sensibilidade do receptor: -28dBm (Min)
Orçamento de link: 16dBm
Fibra de modo único
8/125um, 9/125um
Distância máxima de transmissão: 40Km
Distância de transmissão: 40 km a 9/125 um fibra monomodo, atenuação (0.35 dBm/km)
Comprimento de onda: 1310nm
Potência de transmissão: -9dBm (Mín.) ~-8dBm (Máx.)
Sensibilidade do receptor: -27dBm (Min)
Orçamento de link: 18dBm
Padrão de interface: em conformidade com o protocolo G.703;
Taxa de interface: 2048 Kbps ± 50 ppm;
Código de interface: HDB3;
Impedância E1: 75Ω (desequilíbrio), 120Ω (equilíbrio);
Tolerância ao jitter: De acordo com o protocolo G.742 e G.823
Atenuação permitida: 0~6dBm
Taxa de interface: 10/100 Mbps, negociação automática half/full duplex
Padrão de interface: compatível com IEEE 802.3, IEEE 802.1Q (VLAN)
Capacidade de endereço MAC: 4096
Conector: RJ45, suporte Auto-MDIX
Temperatura de trabalho: -10 ° C ~ 50 ° C
Umidade de trabalho: 5%~95% (sem condensação)
Temperatura de armazenamento: -40 ° C ~ 80 ° C
Umidade de armazenamento: 5%~95% (sem condensação)
| Modelo |
FCP-E4F1 |
|
Função Descrição |
4E1+1*FE PDH, ordem de telefone com fio |
|
Descrição da porta |

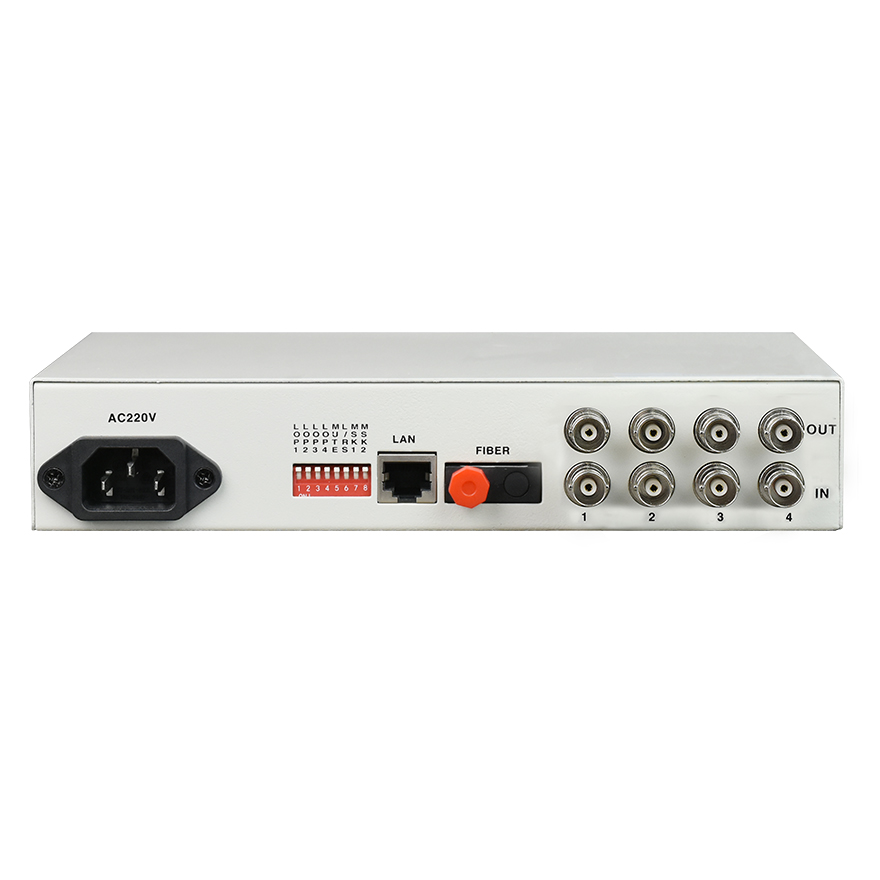

Uma porta óptica, 4 interfaces E1 (75/120 ohms), 1 interface Ethernet FE |
|
Energia |
Fonte de alimentação: AC180V ~ 260V; DC–48V; DC+24V Consumo de energia: ≤10W |
|
Dimensão |
Tamanho do produto: Tipo de mesa 216X138X41mm (LxPxA) |
|
Peso |
1.25KG / PCS |
