O dispositivo fornece 16 canais de voz, 4 interfaces E1, 4 interfaces Ethernet 1000M e 4 interfaces de expansão.
O dispositivo fornece 16 canais de voz, 4 interfaces E1, 4 interfaces Ethernet 1000M e 4 interfaces de expansão. 2 interfaces de serviço estendidas podem ser usadas como dados assíncronos RS232 / RS485 / RS422, sinal de voz, sinais de áudio E&M de 2/4 fios, canal de transmissão de sinais digitais, a aplicação é muito flexível.
● A interface E1 está em conformidade com a recomendação G.703, utilizando recuperação de clock totalmente digital e técnicas de PLL (Phase-Locked Loop) suaves;
● A porta de voz suporta FXO/FXS, áudio EM2/4 e interface de telefone magnético. A porta FXO é conectada ao PBX, enquanto a porta FXS é conectada ao aparelho telefônico do usuário;
● A porta de voz suporta exibição de identificação de chamadas, carregamento com polaridade invertida e função de fax;
● A interface telefônica suporta a funcionalidade de discagem mútua entre dois locais;
● O dispositivo fornece 4 interfaces estendidas, que podem ser usadas para expandir de 1 a 4 canais de transmissão de dados assíncrona, como RS232/RS485/RS422/TTL, ou de 1 a 8 canais de sinais de contato seco, etc.;
● A Ethernet suporta 1000M, full/half duplex totalmente adaptável, com suporte para particionamento de VLAN;
● As 4 interfaces Gigabit Ethernet podem ser usadas como portas de comutação e suportam particionamento VLAN. Elas também podem ser configuradas como 4 canais lógicos para isolamento de rede;
● Cada porta Ethernet suporta Auto-MDIX (adaptação de cabo cruzado/direto);
● Distância de transmissão não repetida de até 2 a 100 km;
● Múltiplas opções de modo de alimentação: AC220V, DC-48V / DC24V, etc;
● A interface telefônica está equipada com proteção contra raios que atende ao padrão GB/T17626.5 (IEC61000-4-5) para ondas de corrente de curto-circuito de 10/700 μs e pode suportar uma tensão de pico de saída de 6 kV em condições de circuito aberto.
Fibra multimodo
50/125um, 62.5/125um,
Distância máxima de transmissão: 5 km a 62.5/125 um fibra monomodo, atenuação (3 dBm/km)
Comprimento de onda: 820nm
Potência de transmissão: -12dBm (Mín.) ~-9dBm (Máx.)
Sensibilidade do receptor: -28dBm (Min)
Orçamento de link: 16dBm
Fibra de modo único
8/125um, 9/125um
Distância máxima de transmissão: 40Km
Distância de transmissão: 40 km a 9/125 um fibra monomodo, atenuação (0.35 dBm/km)
Comprimento de onda: 1310nm
Potência de transmissão: -9dBm (Mín.) ~-8dBm (Máx.)
Sensibilidade do receptor: -27dBm (Min)
Orçamento de link: 18dBm
Padrão de interface: em conformidade com o protocolo G.703;
Taxa de interface: n*64Kbps±50ppm;
Codificação de linha: HDB3;
Impedância E1: 75Ω (desequilíbrio), 120Ω (equilíbrio);
Desempenho de Jitter: De acordo com o protocolo G.742 e G.823
Atenuação de entrada: 0~6dBm
● Interface Ethernet (10/100/1000M)
Taxa de interface: 10/100/1000 Mbps, negociação automática half/full duplex
Padrão de interface: compatível com IEEE 802.3, IEEE 802.1Q (VLAN)
Capacidade da tabela de endereços MAC: 4096
Conector: RJ45, suporte Auto-MDIX
● Porta de telefone FXS
Tensão do anel: 75V
Frequência de toque: 25HZ
Impedância de 2 fios: 600 Ohm (fora do gancho)
Perda de retorno: 40 dB
● Porta de tronco FXO
Tensão de detecção de anel: 35V
Frequência de detecção de anel: 17HZ-60HZ
Impedância de 2 fios: 600 Ohm (fora do gancho)
Perda de retorno: 40 dB
● EM 2/4 fios
AD: 0 dB
DA: -3.5 dB
Impedância de 2/4 fios: 600 Ohm
Perda de retorno: 20 dB
● Ambiente de trabalho
Temperatura de trabalho: -10°C ~ 50°C
Umidade de trabalho: 5%~95% (sem condensação)
Temperatura de armazenamento: -40 ° C ~ 80 ° C
Umidade de armazenamento: 5%~95% (sem condensação)

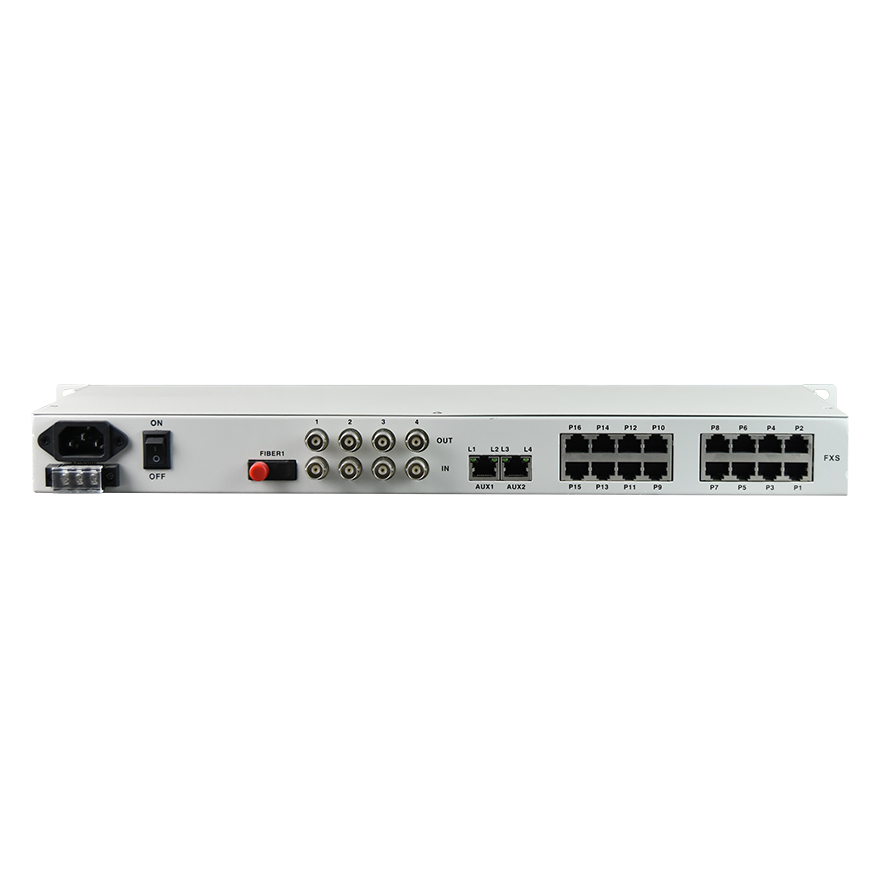

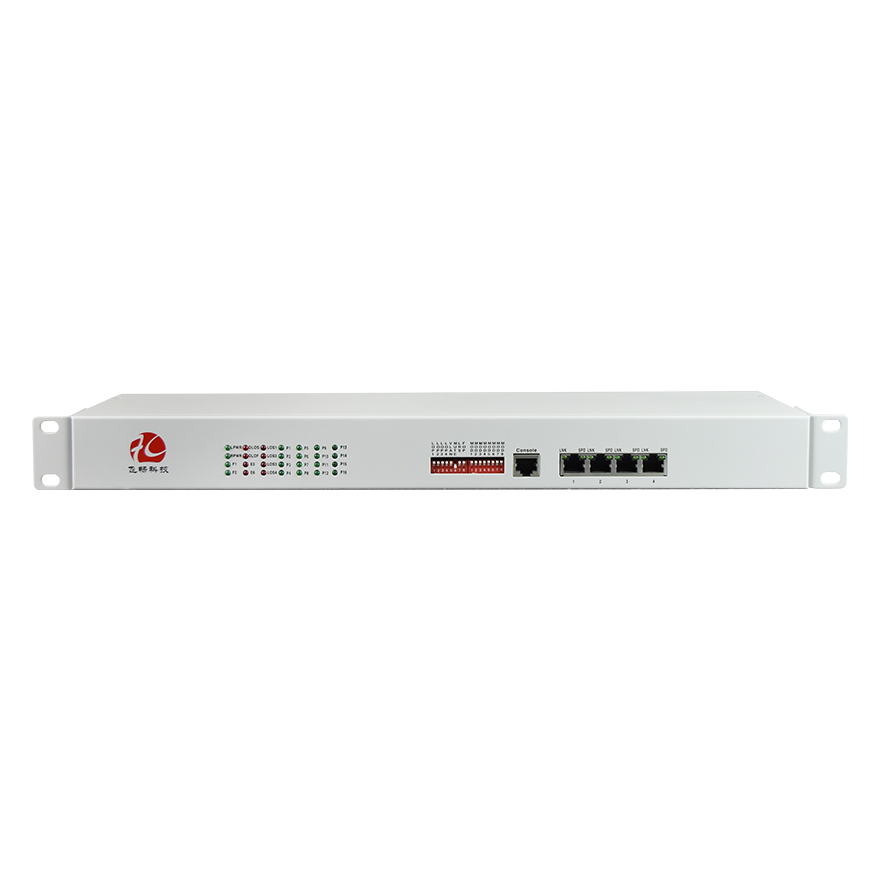

| Modelo | FCP-O16E4G4R4/FCP-S16E4G4R4 |
| Função Descrição | 16*telefone, 4E1, 4*GE (largura de banda 1000M), console ou SNMP, suporte para montagem em rack 6U, 4*RS232/422/485, backup de fibra 1+1 opcional |
| Fonte de alimentação do laboratório |
Fonte de alimentação: AC180V ~ 260V; DC –48V; DC +24V Consumo de energia: ≤10W |
| Dimensão | 19 polegadas 485X200X45mm (LxPxA) |
| Peso | 19 polegadas 2.4 kg |
