O dispositivo fornece 64 canais de voz, 8 interfaces E1 e 4 interfaces Gigabit Ethernet (largura de banda à velocidade de linha de 1000M). A aplicação é muito flexível e permite gerenciamento via SNMP ou CONSOLE. Backup de fibra 1+1 opcional.
- Pesquisa de produtos Guia: espaço = E, | = OU, ! = NÃO

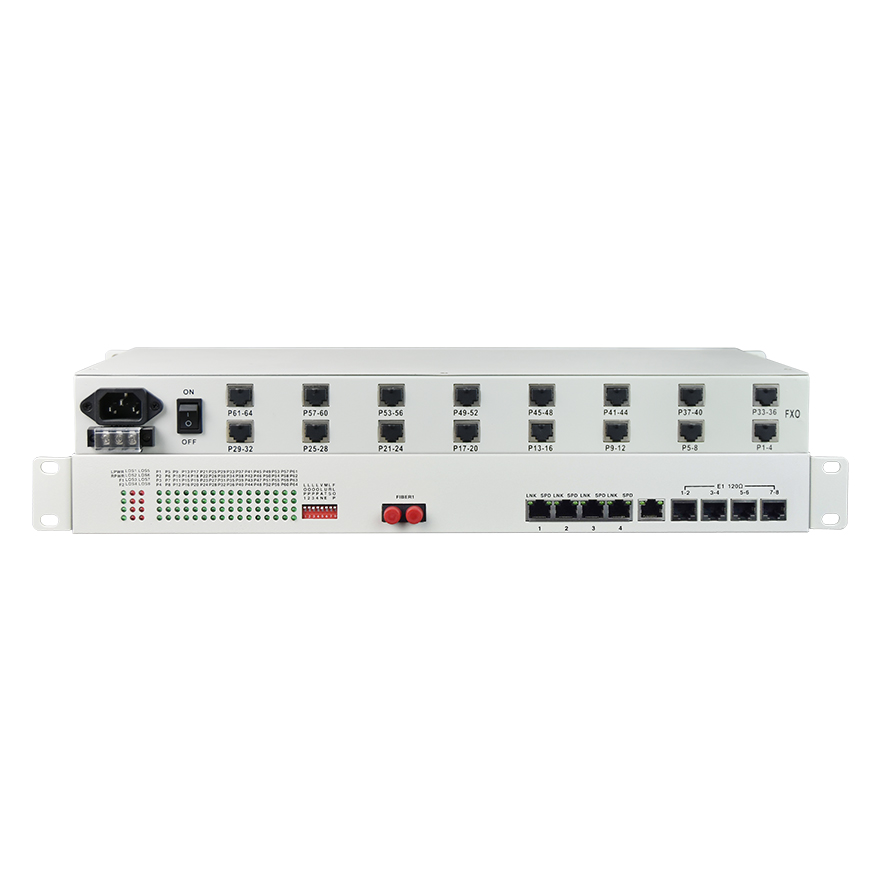

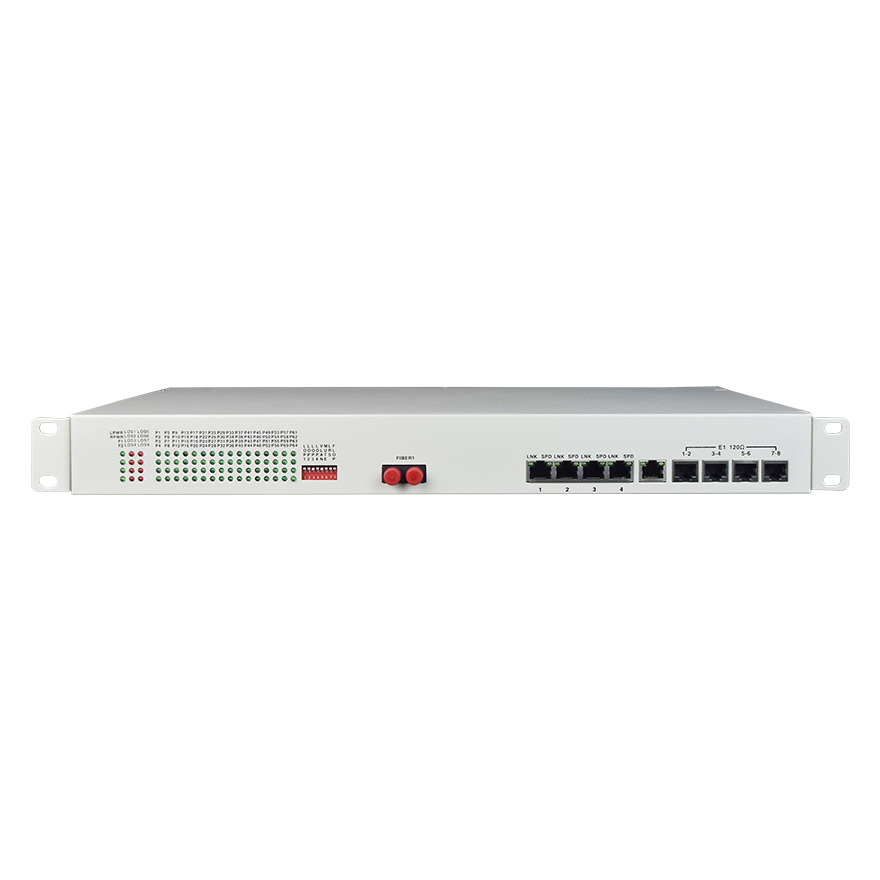

64Voz+8E1+4GE Multiplexador de fibra
Modelo
FCP-O64E8G4/FCP-S64E8G4
Descrição:
O dispositivo fornece 64 canais de voz, 8 interfaces E1 e 4 interface Gigabit Ethernet (largura de banda à velocidade de linha de 1000M).
Visão geral
Características
● O A interface E1 está em conformidade com a recomendação G.703, utilizando recuperação de relógio totalmente digital e técnicas de malha de captura de fase com suavização.
● O porta de voz suporta FXO/FXS. A porta FXO é conectada a uma central PBX, enquanto a porta FXS é conectada ao aparelho telefônico do usuário.
● O a porta de voz suporta exibição da identificação de chamadas e funções de tarifação por inversão de polaridade.
● Ele suporta a funcionalidade de discagem entre os locais de cada local.
● O A interface Ethernet suporta 10/100/1000M, autonegociação full/half duplex e particionamento VLAN.
● Cada porta Ethernet suporta Auto-MDIX (adaptação automática a cabo cruzado ou direto).
● A distância de transmissão é de até 2-100 km.
● Dispõe de uma interface de gerenciamento SNMP.
● O dispositivo pode monitorar a temperatura e a tensão locais (por meio da plataforma de gerenciamento de rede).
● Várias opções de alimentação: AC220V, DC-48V / DC24V, etc.
Parâmetros
● Fibra
Fibra multimodo:
50/125um ou 62.5/125um
Distância de transmissão: 2km para fibra multimodo com atenuação de 3dBm/km
Comprimento de onda: 850nm
Potência de transmissão: -12dBm (mín.) a -9dBm (máx.)
Sensibilidade do receptor: -28dBm (mín.)
Orçamento de potência do enlace: 16dBm
Fibra monomodo:
8/125um ou 9/125um
Distância de transmissão: 20km para fibra monomodo com atenuação de 0.35dBm/km (personalização necessária para distâncias maiores)
Comprimento de onda: 1310nm (comprimento de onda de 1550nm para transmissão a distâncias ultralongas)
Potência de transmissão: -9dBm (mín.) a -5dBm (máx.)
Sensibilidade do receptor: -27dBm (mín.)
Orçamento de potência do enlace: 18dBm
● Interface E1
Interface: em conformidade com as recomendações G.703
Taxa: 2048Kb/s ±50ppm
Código de linha: HDB3
Impedância: desbalanceada 75/ balanceada 120Ω
A interface desbalanceada pode ser adaptada a cabo coaxial 75-2/3
Características de jitter: em conformidade com as recomendações G.742, G.823
Faixa de atenuação de entrada: 0 a 6dBm
● Porta de telefone do usuário FXS
Tensão de toque: 75V
Frequência de toque: 25Hz
Impedância da linha: 600Ω (fora do gancho)
Perda de retorno: 20dB
● Porta de tronco FXO
Tensão de detecção de toque: 35V
Frequência de detecção de toque: 17Hz a 60Hz
Impedância da linha: 600Ω (fora do gancho)
Perda de retorno: 20dB
● Interface Ethernet 10/100/1000M
Protocolo: Em conformidade com IEEE 802.3, IEEE 802.1Q (VLAN)
Velocidade: 10/100/1000M adaptativa, autonegociação full/half duplex
Tabela de endereços MAC: suporta o aprendizado de 4096 endereços MAC
Interface física: conector RJ45 com Auto-MDIX (adaptação automática a cabo cruzado/direto)
● Interface de gerenciamento de rede
Tipo de interface: interface Ethernet (gerenciamento de rede SNMP)
Função principal: gerenciar cada dispositivo por meio da plataforma de gerenciamento de rede e monitorar seu estado (o procedimento específico de configuração e o software de gerenciamento serão fornecidos pela empresa após a compra do produto)
● Ambiente de operação
Temperatura de operação: -10°C a 50°C
Umidade de operação: 5% a 95 % (sem condensação)
Temperatura de armazenamento: -40°C a 80°C
Umidade de armazenamento: 5% a 95 % (sem condensação)
Especificações
| Modelo |
FCP-O64E8G4/FCP-S64E8G4 |
| Descrição da função | 64 * telefone, 8E1, 4 * Ethernet GE (largura de banda 1000M), Console ou SNMP, suporta montagem em rack de 6U, 1 ou 2 portas de fibra |
| Fonte de alimentação |
Alimentação: CA180V ~ 260V; CC –48V; CC +24V Consumo de energia: ≤10W |
| Dimensões | 19 polegadas 485X200X45mm (largura X profundidade X altura) |
| Peso | 2.4KG |
Aplicação
Produtos relacionados
Documentação e verificação do projeto — FCP-O64E8G4/FCP-S64E8G4
Antes de fazer o pedido ou realizar a ligação, confirme o modelo e a configuração exatos, a pinagem da interface, a compatibilidade óptica ou de rede, a entrada de alimentação e as condições de instalação. As configurações opcionais não são intercambiáveis.
Consulte os documentos técnicos de FCTEL · Solicite a ficha técnica atual e o diagrama de ligação específicos do modelo
