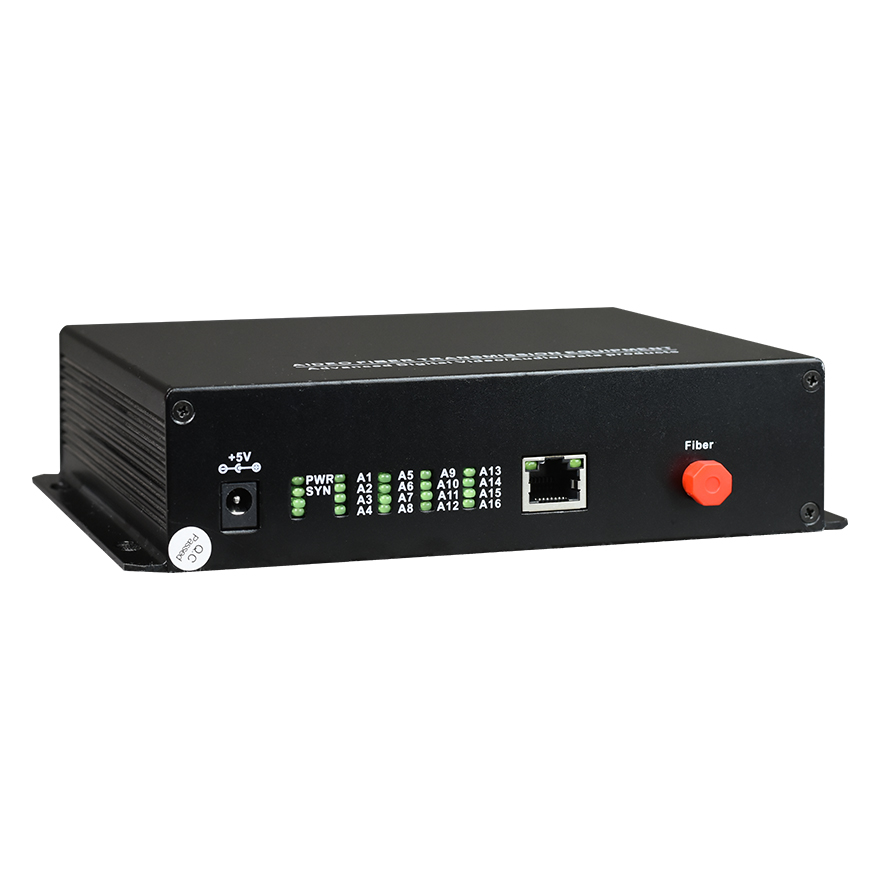

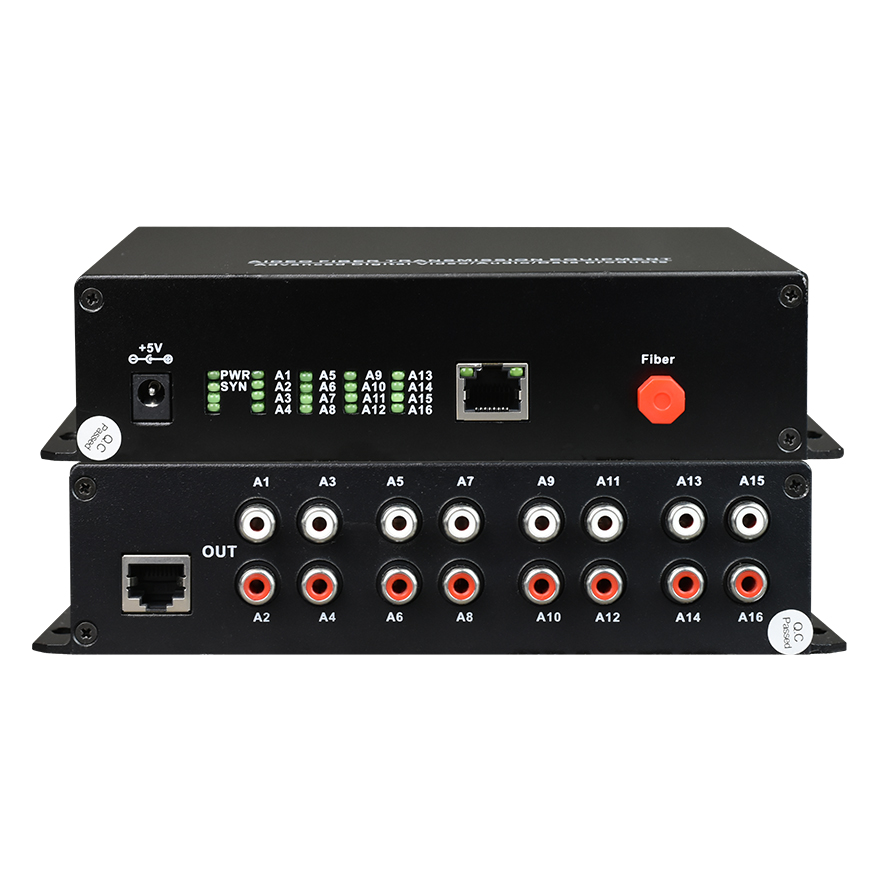

16-канальный RCA аудио через оптоволоконный преобразователь

16-канальный RCA аудио конвертер по оптоволокну использует технологию цифрового кодирования и оснащен аудиоинтерфейсом RCA (phono). Он обеспечивает передачу аудио, данных, сухого контакта и сигналов Ethernet по одномодовому оптоволокну для двунаправленной связи на большие расстояния. Он способен передавать сигналы без искажений или необходимости в реле на расстояние до 100 км. Устройство состоит из оптического передатчика и оптического приемника, и его можно настроить для поддержки либо 8 каналов (4 стерео) двунаправленного звука, либо 16 каналов (8 стерео) однонаправленного звука, в зависимости от требований.

● Интерфейсы передачи данных и аудио обеспечивают трехуровневую молниезащиту, способную пройти тест ITU-T K.21 (10/700 мкСм) на синфазный режим: сопротивление 6 кВ (40 Ом).

● Устройство поддерживает передачу по одному волокну с возможностью передачи по двум волокнам.

● Он способен обнаружить отсутствие приема оптоволоконного сигнала, что указывает на сбой питания удаленного устройства или обрыв волокна.

● Для передачи звука используется 24-битный АЦП/ЦАП с частотой дискретизации 128 Кбит/с, что обеспечивает качество передачи вещательного уровня.

● Устройство обеспечивает двунаправленную асинхронную передачу данных (в прямом и обратном направлении).

● Скорость асинхронной передачи данных 110–115.200 Кбит/с и выше.

● Асинхронные данные могут быть совместимы с кодировкой RS232/RS485/RS422/Manchester.

● Волокно

Многорежимный волокно:

50/125мкм или 62.5/125мкм

Дальность передачи: 5 км по многомодовому волокну 62.5/125 мкм с затуханием 3 дБ/км.

Длина волны: 820 нм

Мощность передатчика: от -12 дБм (мин.) до -9 дБм (макс.)

Чувствительность приемника: -28 дБм (мин.)

Бюджет линии: 16 дБм

Sодномодовое волокно:

8/125мкм, 9/125мкм

Дальность передачи: 40 км по одномодовому волокну 9/125 мкм с затуханием 0.35 дБ/км

Длина волны: 1310 нм

Мощность передатчика: от -9 дБм (мин.) до -8 дБм (макс.).

Чувствительность приемника: -27 дБм (мин.)

Бюджет линии: 18 дБм

● Аудиоинтерфейс

Уровень сигнала: 0.5-4 Впик-пик

Входное/выходное сопротивление: 600 Ом (несбалансированное или сбалансированное)

Полоса пропускания: от 20 Гц до 20 кГц

Общее гармоническое искажение: <1%

Аудио АЦП: 24-бит

Отношение сигнал/шум (SNR): >85 дБ

Разъем: RCA

● Спецификация продукта

Напряжение: переменный ток 165 В ~ 265 В; постоянный ток -48 В; постоянный ток +24 В

Потребляемая мощность: ≤10W

Размеры (отдельно): 445 мм (д) * 45 мм (в) * 202 мм (г)

Вес: 2.0 кг

● Экологические показатели

Рабочая температура: от -10 ° C до 50 ° C

Влажность при эксплуатации: от 5% до 95% (без конденсации)

Температура хранения: -40 ° C до 80 ° C

Влажность при хранении: от 5% до 95% (без конденсации)
