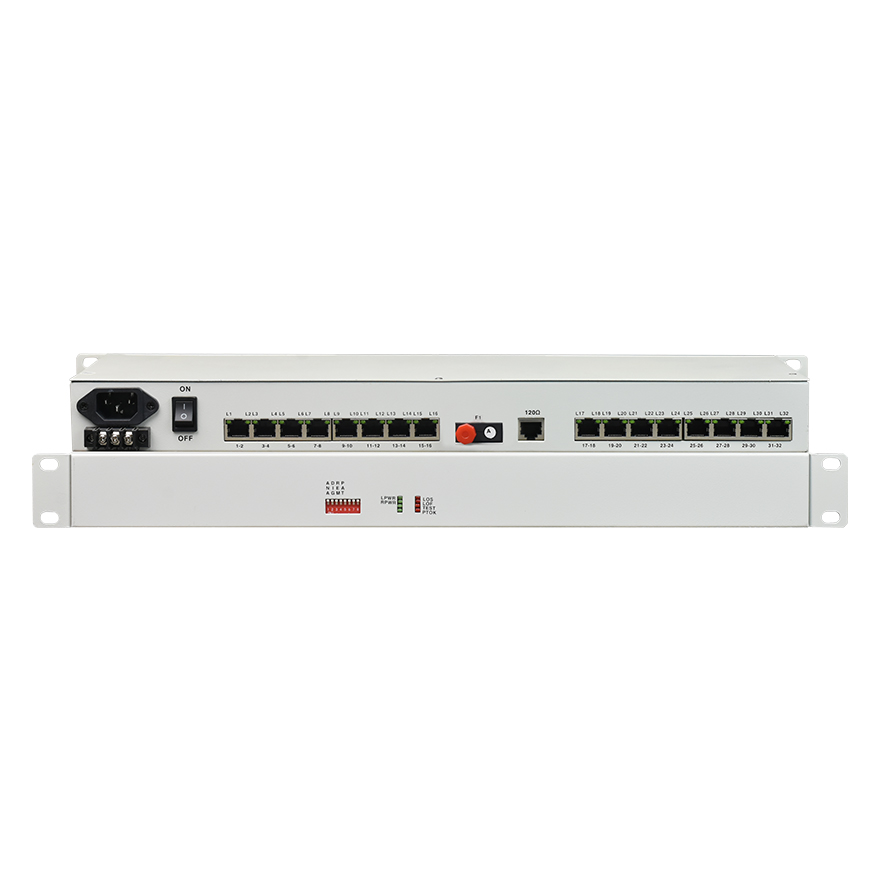

Промышленный оптоволоконный мультиплексор: 16 каналов последовательной связи/32 каналов сухих контактов

3,400 +6
Отправить запрос
Модель Связаться с нами
Описание:

Обеспечивает передачу по оптоволокну данных с максимум 1-16 последовательных портов, либо 1-32 однонаправленных дискретных сигналов, либо 16 двунаправленных сухих контактов, либо комбинации последовательных портов и сухих контактов (соотношение последовательных портов и сухих контактов составляет 1:2).

Обзор



Обеспечивает передачу по оптоволокну данных с максимум 1-16 последовательных портов, либо 1-32 однонаправленных дискретных сигналов, либо 16 двунаправленных сухих контактов, либо комбинации последовательных портов и сухих контактов (соотношение последовательных портов и сухих контактов составляет 1:2). Изделие решает проблемы электромагнитных помех, помех от контуров заземления и повреждений вследствие грозовых разрядов, повышает надёжность, безопасность и конфиденциальность передачи данных и может широко применяться в системах промышленного управления, управления технологическими процессами, дорожным движением и в других областях. Оно особенно подходит для банков, электроэнергетики, а также ведомств и систем с особыми требованиями к электромагнитной обстановке.

Особенности

● Поддержка до 1-16 последовательных портов, либо 1-32 каналов сухих контактов, либо 16 двунаправленных сухих контактов, либо комбинации последовательных портов и сухих контактов (соотношение последовательных портов и сухих контактов составляет 1:2);
● Поддержка 32 однонаправленных каналов и 16 двунаправленных каналов сухих контактов; поддерживаются сухие и мокрые контакты;
● Каждый канал оснащён световой индикацией включённого и выключенного состояния; размыкание и замыкание входного сухого контакта определяются автоматически. Состояние дискретного выхода соответствует состоянию входа;
● При включении сухого контакта или отсутствии подключения оптоволокна состояние переключения остаётся стабильным, без хаотичных срабатываний;
● Входной интерфейс сухих контактов оснащён фильтром для подавления импульсных помех и обеспечения стабильного дискретного сигнала на выходе;
● Для каждого дискретного выхода можно задать нормально разомкнутое или нормально замкнутое состояние при отсутствии подключения оптоволокна;
● Для последовательного порта доступны три интерфейса передачи данных на выбор: RS232 / 485 / 422; RS232 поддерживает 3-проводной RS232 (TXD, RXD, GND);
● Канал RS232 / 485 / 422 поддерживает передачу асинхронных данных последовательного порта с автоматической адаптацией к скорости от 0-115200 бод;
● Грозозащита последовательного порта и интерфейса дискретных сигналов должна соответствовать стандарту iec61000-4-5 (8 / 20 мкс): дифференциальный режим — 6 кВ, импеданс (2 Ом); синфазный режим — 6 кВ, импеданс (2 Ом);
● Поддержка широкого диапазона входного напряжения 9-55 В переменного и постоянного тока;
● Поддержка внутренней изоляции и двух резервируемых входов питания;
● Источник питания поддерживает защиту от перегрузки и переполюсовки;
● Соответствие требованиям промышленной электромагнитной совместимости уровня IV;
● Усиленная грозозащита: защита от грозовых разрядов, наведённого высокого напряжения, импульсных перенапряжений и т. д.;

Параметры

Оптоволокно

Оптический порт: 1
Оптоволокно: одноволоконное и двухволоконное подключение
Оптоволоконный интерфейс: SC / FC / St / LC (SFP) на выбор
Длина волны: 850 нм / 1310 нм — многомодовое волокно; 1310 нм / 1550 нм — одномодовое волокно
Дальность передачи без ретранслятора: 0 ~ 80 км
Типичная мощность передачи: одномодовое волокно 100 мкВт-0.93 мВт

Замыкание сухого контакта
Тип выходного интерфейса:
Сухой контакт
1: выход сухого контакта сигнального реле;
2: выход оптоэлектронного MOS-реле (максимальное внутреннее сопротивление 25 Ом)
Импульсный сигнал:
Выход оптоэлектронного MOS-реле, 0–VCC (VCC — напряжение местного источника питания)
Время отклика: выход сухого контакта сигнального реле — < 1.2 мс; выход оптоэлектронного MOS-реле — < 0.6 мс
Коммутируемые напряжение и ток: выход сухого контакта сигнального реле — 30 В постоянного тока / 0.5 А; выход оптоэлектронного MOS-реле — 245 В постоянного тока / 0.12 А
Максимальная частота переключения 50 Гц
Защита выхода от импульсных перенапряжений: выход сухого контакта сигнального реле — отсутствует; выход оптоэлектронного MOS-реле — защита TVS + твердотельный разрядник

Последовательный интерфейс
Стандарт
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
Последовательный интерфейс:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485, 4 провода: TxD+ TxD- RxD+ RxD-; RS-485, 2 провода: a (соответствует TX +), B (соответствует TX -), земля
RS-232: RXD TXD Сигнальная земля

Условия окружающей среды
Рабочая температура: – 40 ℃ – + 85 ℃
Температура хранения: – 40 ℃ – + 85 ℃
Рабочая влажность: 0% – 95% (без конденсации)
MTBF: > 100000 часов

Технические характеристики

Модель

Номер модели: FCP-

D8K16G

Описание функций Промышленный оптоволоконный мультиплексор: 16 каналов последовательной связи/32 каналов сухих контактов
Описание портов 16 каналов последовательной связи / 32 каналов сухих контактов, 1 каналов оптоволоконного интерфейса

Питание

Два резервируемых входа питания 9-48 В постоянного тока, потребляемая мощность < 5 Вт
Защита от перегрузки: поддерживается; защита от переполюсовки: поддерживается; защита за счет резервирования: поддерживается
Входная клеммная колодка: съемная, 4-контактная, с шагом 5.08 мм

Габариты

Корпус: степень защиты IP40, материал — алюминиевый сплав
Габариты: 133 мм (Д) x 120 мм (Ш) x 40.0 мм (В)
Способ установки: монтаж на направляющую, монтаж на стену

Масса

0.85 кг/шт.

Применение

Применение 1

Применение 2

Документация и проверка проекта

Перед заказом или подключением уточните точную модель и конфигурацию, назначение контактов интерфейсов, оптическую или сетевую совместимость, параметры входного питания и условия установки. Опциональные конфигурации не являются взаимозаменяемыми.

Просмотреть техническую документацию FCTEL · Запросить актуальное техническое описание и схему подключения для конкретной модели
