Промышленный 4-канальный аналоговый модем с сухими контактами и последовательным портом для установки на DIN-рейку (с функцией сохранения данных при обрыве волокна) FC2P-042918

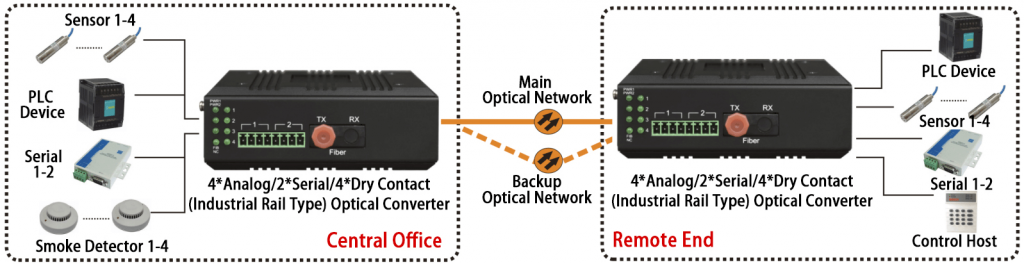

В этой серии устройств используется крупномасштабная архитектура FPGA и запатентованная технология для одновременной поддержки 1-4 канала аналоговых сигналов (ток/напряжение) или до 4 сигнала сухого контакта, или до 2 последовательных порта RS232/422/485 для передачи данных по оптоволоконным кабелям.

Особенности устройства двойной источник питанияЭто высокопроизводительное программируемое устройство на базе FPGA, не требующее обработки микроконтроллером и обеспечивающее высокоскоростное преобразование с частотой дискретизации до 20 кГц и 12-битным АЦП.

Это решает проблемы электромагнитных помех, помех от контуров заземления и повреждений от молнии, значительно повышая надежность, безопасность и конфиденциальность управляющих сигналов, а также преодолевая ограничения дальности передачи по кабелю.

● волокно Порт отгрузки

Оптический порт: 2

Волокно: одинарное волокно и двойное волокно

Интерфейс оптоволокна: FC/SC/ST/LC (SFP)

Длина волны: 850 нм/1310 нм многомодовый; 1310 нм/1550 нм одномодовый

Расстояние передачи без реле: 20~120 км

Типичная мощность передачи:

Одномодовый 1310/1550 нм: ≥-9 дБм

Многомодовый 850 нм: -18 дБм

Многомодовый 1310 нм: -25 дБм

Диапазон чувствительности приема: -28 дБм~- 40 дБм

● Текущий аналоговый

Диапазон входного/выходного сигнала: 0~20 мА (включая 4~20 мА)

Разрешение: 12 бит

Частота дискретизации: 20 тыс. раз/сек.

Задержка по времени: <0.1 мс

Максимальная нагрузочная способность: 600 Ом

Входное сопротивление: 125 Ом

Точность: 0.4% (нормальная температура)

● Аналоговое напряжение

Диапазон входного и выходного сигнала: 0~10 В (включая 0~5 В)

Разрешение: 12 бита

Частота дискретизации: 20 тыс. раз/сек.

Задержка по времени: <1 мс

Максимальная нагрузочная способность: 600 Ом

Входное сопротивление: 100 кОм

Точность: 0.4% (нормальная температура)

● Последовательный интерфейс

Стандартный

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

Последовательный интерфейс:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 провода: TxD+ TxD- RxD+ RxD- RS-485 2 провода: A (соответствует TX+) B (соответствует TX-) Земля

RS-232: RXD TXD Сигнал Земля

● Интерфейс сухих контактов

Тип выходного интерфейса:

Сухой контакт

1: Выход сухого контакта сигнального реле; 2: Оптический выход МОП-реле (максимальное внутреннее сопротивление 25 Ом)

Количество импульсов:

Оптический выход реле MOS, 0-VCC (VCC — напряжение питания данного устройства)

Время ответа:

Выходной сигнал сухого контакта реле: <1.2 мс; выходной сигнал оптического МОП-реле: <0.6 мс

Сигнал переключения:

 Выход сухого контакта сигнального реле: 30 В постоянного тока/0.5 А; выход оптического МОП-реле: 245 В постоянного тока/0.12 А.

Максимальная частота переключения: 50 Гц

Защита от перенапряжения на выходе: сухой контакт сигнального реле: нет; оптический выход реле MOS: TVS+защита твердотельной разрядной трубки

● EУсловия окружающей среды INDEX

Рабочая температура: -40℃—+85℃

Температура хранения: -40℃—+85℃.

Рабочая влажность: 0%—95% (без конденсации)

Среднее время безотказной работы: >100,000 XNUMX часов

● Расстояние передачи данных через оптический порт без ретрансляторов может достигать 2-120 километров; предусмотрена функция резервирования оптических портов 1+1, резервирование двух оптических портов обеспечивает бесперебойную работу (опционально);

● Устройство имеет в общей сложности 2 слота для модулей, каждый слот имеет 2 аналоговых канала (двунаправленных), 2 канала с сухими контактами (двунаправленных) или 1 канал последовательного порта, например, его можно сконфигурировать как 1 двунаправленный аналоговый канал + 1 однонаправленный канал с сухими контактами;

● Аналоговые сигналы поддерживают ток 4-20 мА; или напряжение 0-10 В/0-5 В; 16 аналоговых входных и выходных каналов могут быть произвольно объединены;

● Четыре аналоговых канала АЦП/ЦАП используют параллельное чтение и запись FPGA, а не последовательное чтение и запись микроконтроллера, при этом задержка каждого аналогового канала составляет <0.1 мс;

● Каждый аналоговый канал считывает высокоскоростные дискретизированные данные через ПЛИС с частотой дискретизации 20 000 раз в секунду, что значительно выше, чем у аналогичных продуктов на рынке;

● При обрыве волокна или выключении входного устройства аналоговый выход сохраняет значение, которое было до обрыва волокна. Эта функция включается с помощью DIP-переключателя. Если эта функция не включена, после обрыва волокна аналоговый выход будет равен 0 мА или 0 В.

● Последовательный порт поддерживает три интерфейса передачи данных: RS232/485/422, RS232 поддерживает 3-проводной интерфейс RS232 (TXD, RXD, GND); каналы RS232/485/422 могут передавать асинхронные последовательные данные с адаптивной скоростью передачи от 0 до 115200 бод;

● Каждый канал сухого контакта имеет индикаторную лампочку, показывающую состояние открытия и закрытия; входной сигнал сухого контакта автоматически определяется, и выходной сигнал сухого контакта соответствует входному состоянию, что упрощает ввод в эксплуатацию; сигнал сухого контакта остается стабильным в режиме включения питания или при отключенном волокне, без сбоев;

● Многомодовое/одномодовое волокно является опциональным, многомодовое волокно может передавать данные на расстояние 2 км, одномодовое — на расстояние 20 км, интерфейсы ST/SC/FC являются опциональными;

● Устройство имеет функцию защиты от сбоев сигнала; обеспечивает комплексное отображение состояния электрического интерфейса и работы волокна;

● Защита от молнии для интерфейса 4-20 мА соответствует стандарту IEC61000-4-5 (8/20 мкс). Дифференциальный режим: 6 кВ, импеданс (2 Ом); синфазный режим: 6 кВ, импеданс (2 Ом).

●При использовании двухканального источника питания постоянного тока (клеммная колодка 5.08):

Поддерживает широкий диапазон напряжения питания постоянного тока 9-55 В или переменного тока 7-50 В, имеет функцию автоматического определения полярности, поэтому при установке не нужно различать положительный и отрицательный полюса;

Поддерживает внутреннюю изоляцию и резервный двойной вход питания; защиту от обратного подключения;

● При использовании блока питания переменного тока (трехконтактный разъем переменного тока):

Поддерживает широкий диапазон входного напряжения: переменный ток 85-265 В или постоянный ток 110-300 В;

●Соответствует требованиям электромагнитной совместимости промышленного уровня 4;

●Сверхмощная функция защиты от молнии: защита от ударов молнии, устойчивость к наведенному высокому напряжению, защита от скачков напряжения и т. д.; высокоэффективное безвентиляторное рассеивание тепла, сокращающее время ремонта;

● Степень защиты корпуса IP40, способность выдерживать суровые условия эксплуатации;

● Монтаж на DIN-рейку или стену; широкий диапазон рабочих температур: от -40℃ до +85℃;

● Все модели прошли 100% тестирование на работоспособность, гарантийный срок: 5 лет;
