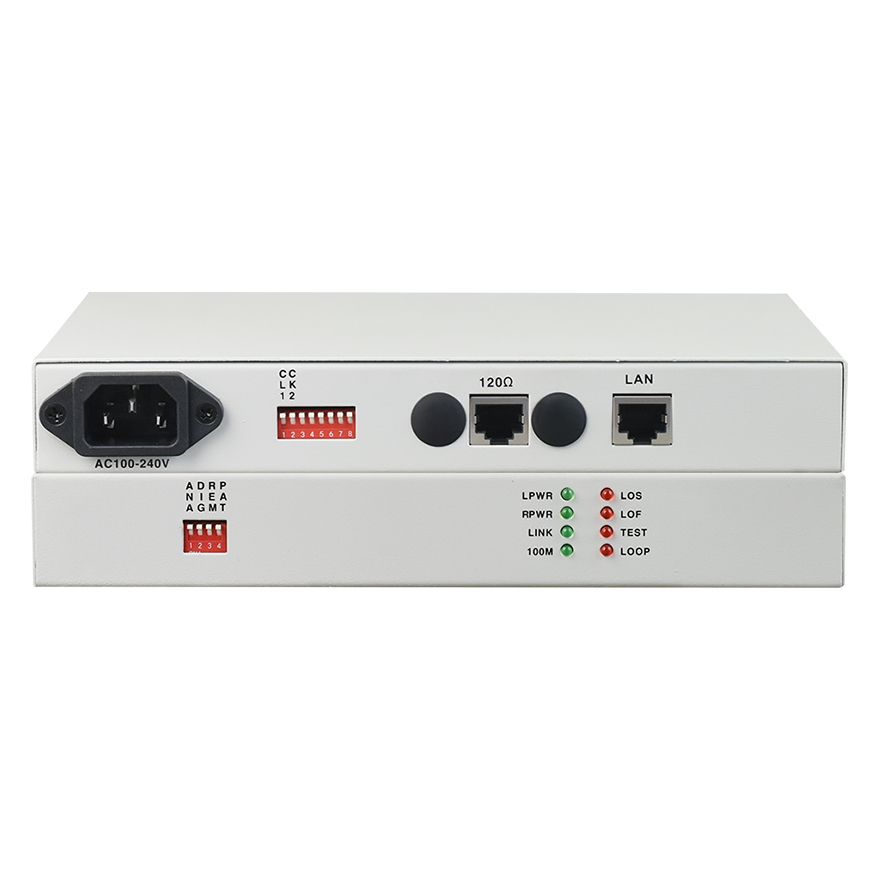

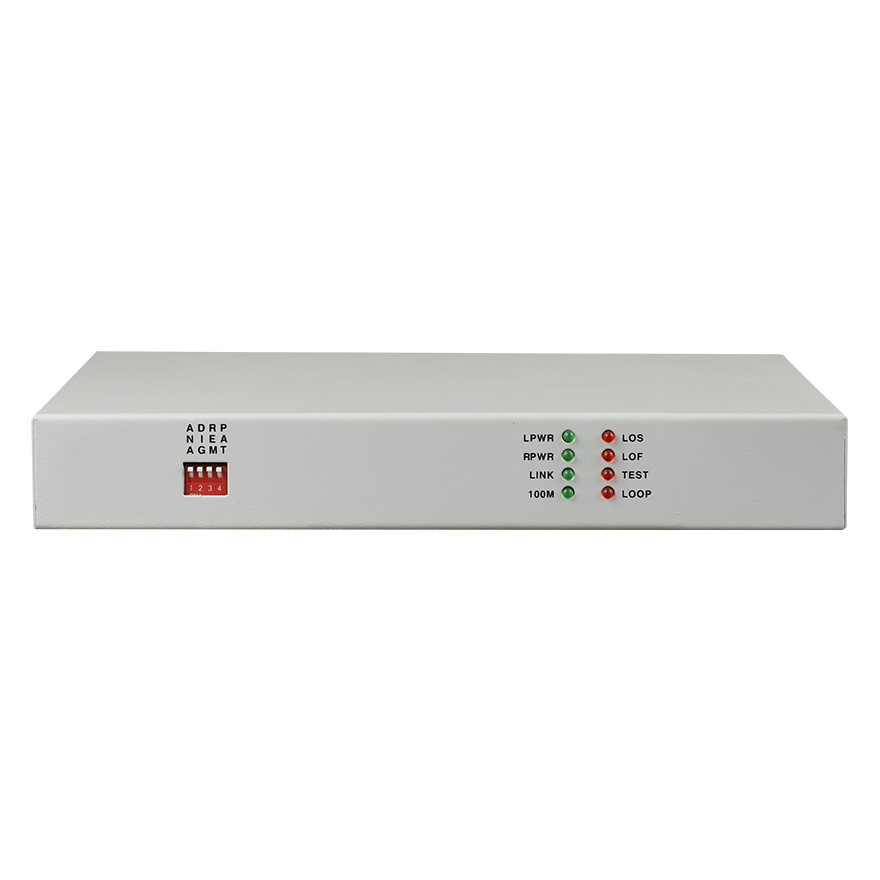

Сонаправленный преобразователь 64K-FE

Интерфейс G.703 (Co-Directional G.703) делит цикл 64 Кбит/с на 4 единичных интервала, он использует «0101» для представления «0», «1100» для представления «1». Путем чередования полярности преобразования смежного блока двоичные сигналы преобразуют трехуровневые сигналы. В каждой 8-й группе разрушается блок чередующейся полярности, таким образом, передается сигнал синхронизации 8 кГц. С помощью вышеуказанного кодирования сонаправленный сигнал 703 Кбит/с G.64 может обеспечить передачу сигнала синхронизации 64 кГц, 8 кГц и 64 кГц и сигнала данных 64 Кбит/с в том же направлении с помощью парной сбалансированной линии.
       Этот преобразователь интерфейсов обеспечивает один сонаправленный интерфейс G.703 и один интерфейс Ethernet для достижения передачи данных Ethernet 10/100Base-T на канале G.703. Это высокопроизводительный, самообучающийся мост Ethernet. Это устройство является устройством расширения Ethernet, использующим сеть (PDH/SDH/Microwave), которая обеспечивает канал G.703 для достижения локального и удаленного соединения Ethernet с последовательными интерфейсами по более низкой цене. Устройство имеет функцию тестирования петли между наборами для облегчения запуска проекта и ежедневного обслуживания.

●На основе авторских прав IC
●Возможность реализации передачи данных Ethernet в одном сонаправленном канале G.703
●Межсетевой динамический MAC-адрес Ethernet (4,096) с локальной фильтрацией кадров данных
●Локальное устройство может управлять удаленным устройством
●Имеет функцию проверки обратной связи G.703 и индикацию на светодиоде
●Можно ли различить причину потери сигнала сонаправленного G.703: отключение питания удаленного устройства или обрыв линии направленного G.703
●Интерфейс Ethernet поддерживает AUTO-MDIX (самоадаптация кросс- и прямолинейно подключенных линий);
●Предоставляет 2 типа тактовых импульсов: основной тактовый сигнал G.703 сонаправленного действия и линейный тактовый сигнал G.703;
●Локальное устройство может принудительно заставить удаленное устройство следовать за ним по скорости (если устройство находится в режиме без фрейма, это недопустимо)
●Имеет три режима Loop Back: Loop Back интерфейса G.703 (ANA), Loop Back интерфейса Ethernet (DIG), Управление Loop Back удаленного интерфейса Ethernet (REM)
●Поддержка самоадаптирующегося баланса 120 Ом;

Сонаправленный интерфейс G.703
Стандарт интерфейса: соответствует протоколу ITU-T G.703;
Скорость интерфейса: 64 Кбит/с ± 50 частей в минуту;
E1 Сопротивление: 120 Ом (баланс);
Устойчивость к джиттеру: в соответствии с протоколами G.742 и G.823
Максимальная дальность передачи: до 500 м
Интерфейс Ethernet (10/100M)
Скорость интерфейса: 10/100 Мбит/с, полудуплекс/полнодуплекс с автосогласованием
Стандарт интерфейса: Совместимость с IEEE 802.3, IEEE 802.1Q (VLAN)
Возможности MAC-адреса: 4096
Разъем: RJ45, поддержка Auto-MDIX
Рабочая обстановка
Рабочая температура: -10 ° C ~ 50 ° C
Рабочая влажность: 5%~95% (без конденсации)
Температура хранения: -40 ° C ~ 80 ° C
Влажность при хранении: 5%~95% (без конденсации)
