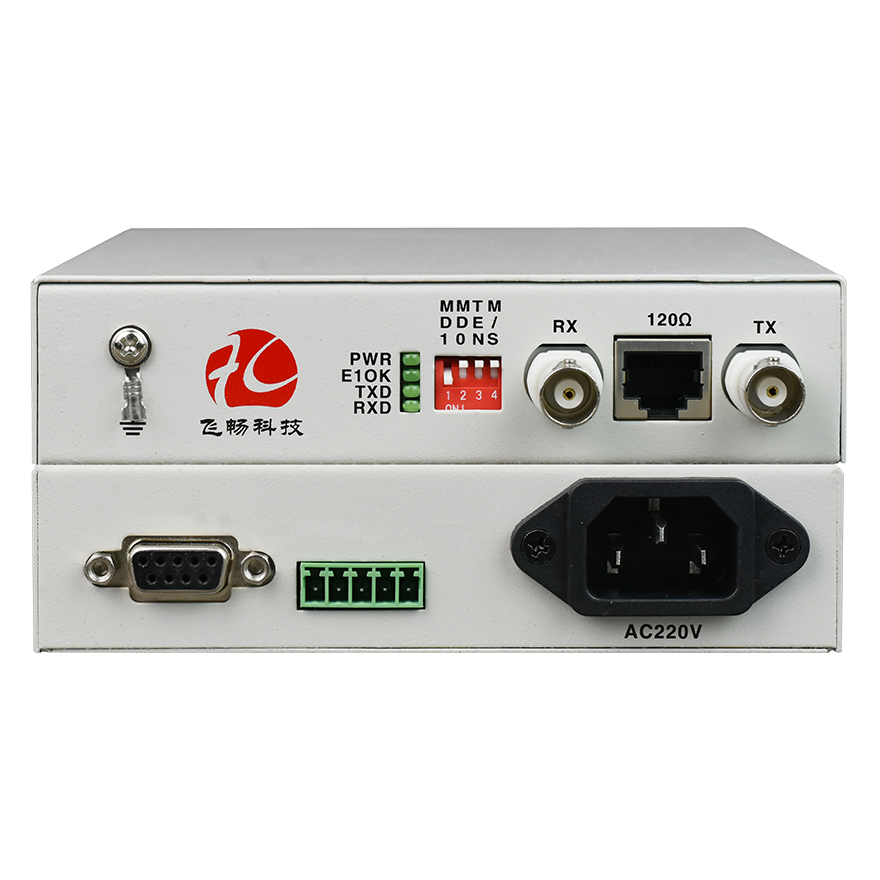

Преобразователь E1-RS485

Этот преобразователь интерфейса основан на FPGA, обеспечивая один интерфейс E1 и один последовательный интерфейс RS485, 1-канальную передачу RS485 через интерфейс E1. Продукт устраняет противоречия между расстоянием связи традиционного последовательного интерфейса и скоростью связи, кроме того, он также может решать проблемы электромагнитных помех, помех заземляющего кольца и повреждения молнией. Устройство значительно повышает надежность, безопасность и конфиденциальность передачи данных. Он широко используется для различных случаев промышленного управления, управления процессами и управления движением, особенно для банков, а также для энергетики и других секторов и систем, которые предъявляют особые требования к среде электромагнитных помех. Скорость связи последовательного интерфейса составляет до 921.6 Кбит/с.

●На основе авторских прав IC
●Может автоматически определять и контролировать поток данных RS-485 без сигналов подтверждения связи для управления направлением потока данных
●Возможность автоматического определения скорости передачи сигнала последовательного порта.
●Автоматически проверяет причину неисправности устройства, если устройство выключено или линия E1 повреждена. Затем указывает на светодиод
●Обеспечивает 2 импеданса: 75 Ом несимметрия и 120 Ом баланс;
●Поддержка сетевого управления SNMP
●Последовательный канал может передавать адаптивные последовательные данные асинхронно со скоростью 300 Кбит/с - 921.6 Кбит/с
●Мультиплексирование последовательных данных в E1 поддерживает режим кодирования скачками ITU-T R.111
●Защита от молний интерфейса последовательного порта соответствует стандарту IEC61000-4-5 (8/20 мкс) DM (дифференциальный режим): 6 кВ, сопротивление (2 Ом), CM (общий режим): 6 кВ, сопротивление (2 Ом)

Интерфейс E1
Стандарт интерфейса: соответствует протоколу G.703;
Скорость интерфейса: 2048 Кбит/с ± 50 частей в минуту;
Код интерфейса: HDB3;
Сопротивление: 75 Ом (небаланс), 120 Ом (баланс);
Устойчивость к джиттеру: в соответствии с протоколами G.742 и G.823
Допустимое затухание: 0~6 дБм
Последовательный интерфейс
Стандарт
EIA/TIA-485 RS-485 (ISO/IEC8284)
Последовательный интерфейс
RS-485 4 провода: TXD+, TXD-, RXD+, RXD-, сигнальная земля
RS-485 2 провода: Данные+ (соответствует TX+), Данные- (соответствует TX-), Сигнальная земля
Рабочая обстановка
Рабочая температура: -10 ° C ~ 50 ° C
Рабочая влажность: 5%~95% (без конденсации)
Температура хранения: -40 ° C ~ 80 ° C
Влажность при хранении: 5%~95% (без конденсации)
