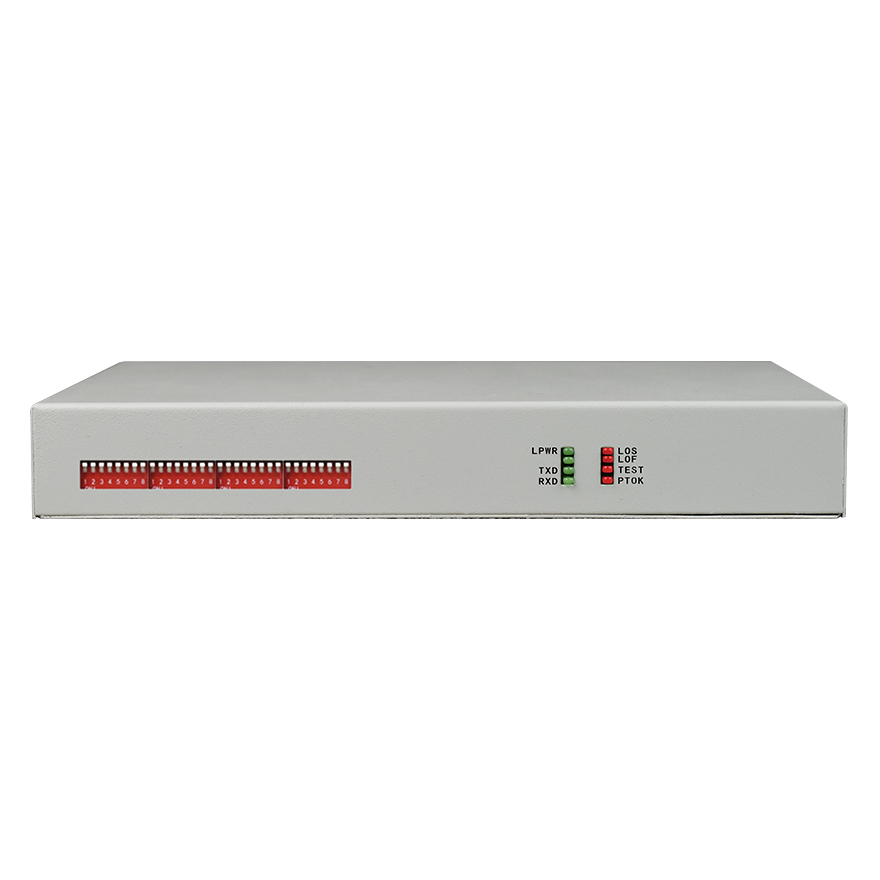

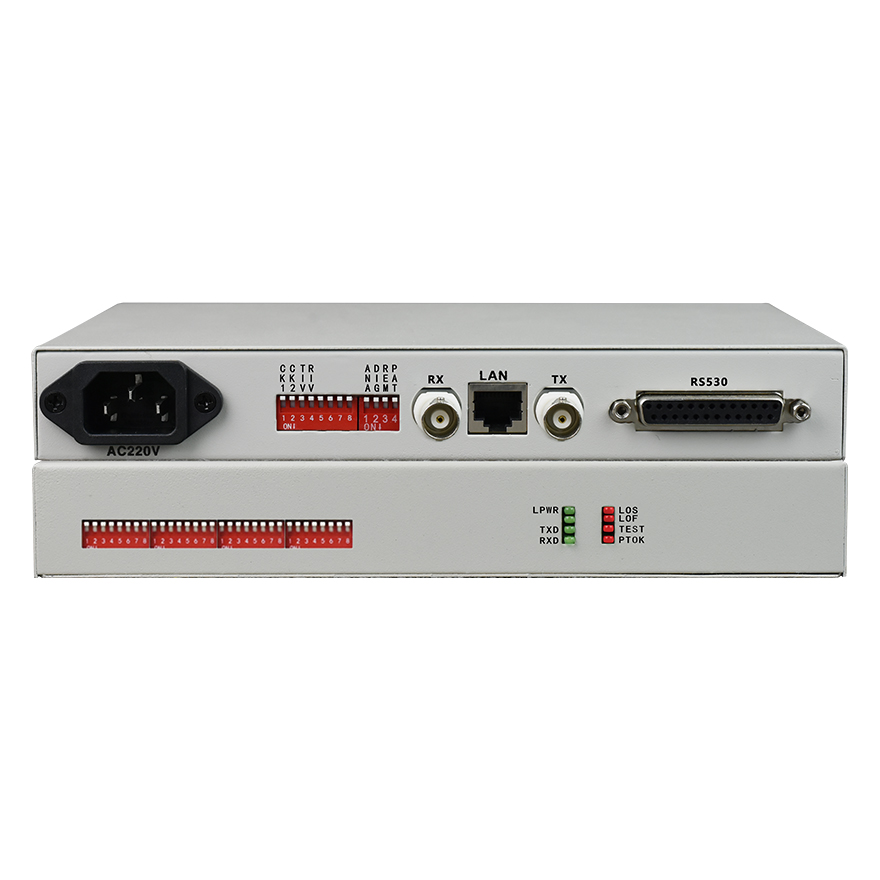

Преобразователь интерфейса E1-RS530 без фрейма

Это устройство обеспечивает экономичное решение цифрового доступа для сетевых служб E1 и Fractional E1. С помощью адаптерного кабеля устройство может подключаться к другому устройству DTE, например маршрутизатору, со скоростью передачи данных от 64 Кбит/с до 2048 Кбит/с. Пользовательские данные помещаются в кадр E1, используя только необходимое количество таймслотов, назначение таймслотов выполняется в соответствии со скоростью порта данных и ручной настройкой DIP-переключателей. GVE широко используется в сетях связи, как в области WAN, так и в области LAN-подключений.

●На основе авторских прав IC

●Вы можете различить, когда умирающий вздох или перерыв, когда промежуточный сигнал передачи E1 E1 потерян
●Поддерживая адаптивное сопротивление 120 Ом / баланс и 75 Ом / дисбаланс, нет необходимости выполнять настройки
●Система прошла тщательное тестирование и практическую проверку, полностью соответствует EIA-530, ITU-T G.703, G.704 и другим рекомендациям; обеспечивает три функции обратной связи: локальная обратная связь E1 (ANA), обратная связь RS530 (DIG), обратная связь RS530 (REM);

●Функция проверки псевдослучайного кода, а именно для облегчения открытия линии, когда можно прийти с 2M BERT
●Поддержка и взаимодействие оборудования DTE или DCE; интерфейс RS530 поддерживает горячую замену
●Тактовая частота RS530 поддерживает внутренние часы, внешние часы и линейные часы;
●Дополнительное питание переменного тока 220 В, постоянного тока -48 В, постоянного тока + 24 В, постоянного тока без положительных и отрицательных точек

Интерфейс E1
Стандарт интерфейса: соответствует протоколу G.703;
Скорость интерфейса: 2048 Кбит/с ± 50 частей в минуту;
Код интерфейса: HDB3;
Сопротивление: 75 Ом (небаланс), 120 Ом (баланс);
Устойчивость к джиттеру: в соответствии с протоколами G.742 и G.823
Допустимое затухание: 0~6 дБм

Интерфейс RS530

Скорость интерфейса: 2048 Кбит/с

Характер интерфейса: соответствует EIA-530

Разъем: DB25 «папа/мама» (опционально).

Тип интерфейса: DCE

Часы: G.703 возобновления часов, внутренние /RS530 внешние

Рабочая обстановка
Рабочая температура: -10 ° C ~ 50 ° C
Рабочая влажность: 5%~95% (без конденсации)
Температура хранения: -40 ° C ~ 80 ° C
Влажность при хранении: 5%~95% (без конденсации)
