Блок питания на DIN-рейку AC220В → DC12В 15А/24В 8А/48В 5А FCP-1215G

1,129 +1

Отправить запрос

Модель FCP-1215G

Описание:

Особенности

● Степень защиты IP40, толстостенный теплоотводящий корпус из анодированного алюминиевого сплава, способный выдерживать суровые условия эксплуатации;

● Цифровой сегментный индикатор напряжения упрощает регулировку напряжения на месте и ввод в эксплуатацию.

● Характеристики блока питания 3: 12В 15А/24В 8А/48В 5А, полная выходная мощность, небольшой нагрев.

● С коррекцией коэффициента мощности (PF), PF>0.9.

● Разработан в соответствии с требованиями безопасности; электрическая прочность изоляции превышает 1500 В переменного тока.

● Разработан с учетом требований ЭМС, обладает высокой помехоустойчивостью.

● Полный набор защитных функций: защита выхода от сверхтока, перегрузки и короткого замыкания.

● Функция грозозащиты: защита от грозовых импульсов 6 кВ, устойчивость к высоким наведенным напряжениям, защита от импульсных перенапряжений и т. д.;

● Безвентиляторное эффективное охлаждение с помощью толстостенного теплоотвода из алюминиевого сплава сокращает время ремонта;

● Степень защиты корпуса IP40, устойчивость к суровым условиям эксплуатации;

● Монтаж на DIN-рейку 35 мм или на стену;

● Исполнение с широким температурным диапазоном: рабочая температура -40 °C ~ +85 °C;

● Высокотемпературный прогон при полной нагрузке, испытание на старение 100%;

Параметры

Электрические параметры и технические характеристики
Параметр	Модель	FCP-1215G	FCP-2408G	FCP-4805G
Выход	Напряжение	12 В	24 В	48 В
	Ток	0-15 А	0-8 А	0-5 А
	Номинальная мощность	180 Вт	192 Вт	240 Вт
	Пульсации напряжения (шум)	＜85 мВ от пика до пика	＜70 мВ от пика до пика	＜75 мВ от пика до пика
	Коэффициент мощности (PF)	≥0.9	≥0.9	≥0.9
	Нестабильность по входному напряжению	±0.1%	±0.1%	±0.1%
	Нестабильность по нагрузке	±0.3%	±0.3%	±0.3%
	КПД	>=91.%	>=93%	>=91%
	Время запуска и нарастания	800 мс, 52 мс/220 В переменного тока; 1000 мс, 54 мс/110 В переменного тока (при полной нагрузке)
Вход	Диапазон напряжения	100vc–240 В переменного тока;
	Переменный ток	0.96 А/220 В, 1.9 А/110 В
	Диапазон частот	47-63 Гц
	Грозовые воздействия и импульсные перенапряжения	Грозозащита 6 кВ, пусковой ток при холодном запуске: <40 А/230 В переменного тока
Защита	Короткое замыкание на выходе	Режим периодического перезапуска; после устранения неисправности выход может автоматически восстановиться
	Сверхток на выходе	Номинальный выходной ток 130%-200%
	Перегрузка выхода	Номинальная выходная мощность 130%-200%
Условия окружающей среды	Рабочая температура	-40℃—+85℃
	Рабочая влажность	20-90% относительной влажности (без конденсации)
	Температура хранения	-40℃—+85℃
	Влажность при хранении	10-95% относительной влажности
	Вибрация	10-500 Гц, 2G, 10 мин/цикл, по 60 мин для каждой из осей X, Y и Z
	MTBF	＞100,000 часов
Технические характеристики	Габаритные размеры (Д × Ш × В)	110 мм × 81.1 мм × 45 мм
Технические характеристики	Масса	0.8 кг

Примечание

1. Если не указано иное, все характеристики и параметры измерены при входном напряжении 220 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.

2. Метод измерения шума напряжения: используйте двухпроводный провод длиной 30 см для параллельного подключения конденсаторов 1 0.1 мкФ и 1 10 мкФ; измеряйте при полосе пропускания 20 МГц.

3. Точность: включает погрешность установки, нестабильность по входному напряжению и нестабильность по нагрузке.

4. Метод измерения нестабильности по входному напряжению: при номинальной выходной мощности изменяйте входное напряжение во всем диапазоне и измеряйте относительное изменение выходного напряжения.

5. Метод измерения нестабильности по нагрузке: измеряйте относительное изменение выходного напряжения при изменении выходного тока во всем диапазоне.

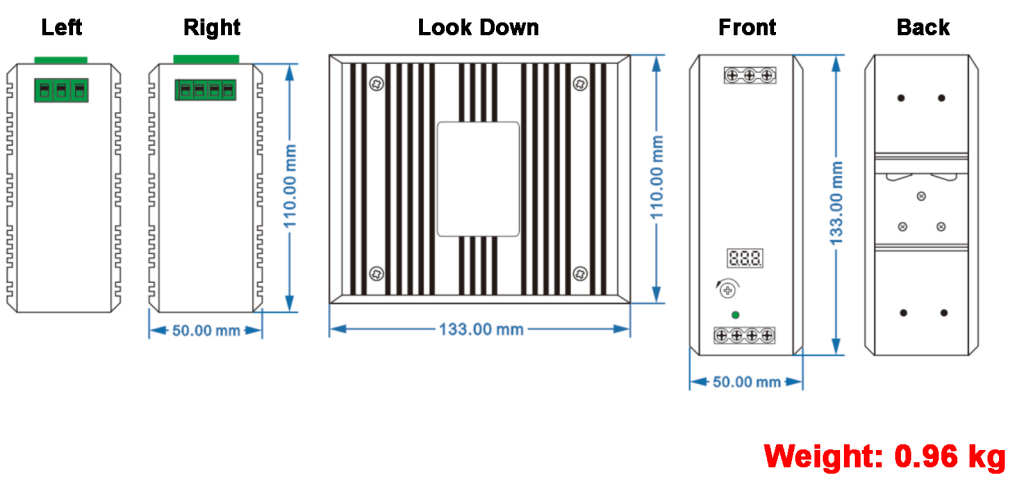

Размеры изделия

Документация и проверка проекта — FCP-1215G

Перед заказом или подключением уточните точную модель и конфигурацию, назначение контактов интерфейсов, оптическую или сетевую совместимость, параметры входного питания и условия установки. Опциональные конфигурации не являются взаимозаменяемыми.

Просмотреть техническую документацию FCTEL · Запросить актуальное техническое описание и схему подключения для конкретной модели
