Посмотреть : 2,404
Модель: Свяжитесь с нами
Описание :

Устройство оснащено 1–4 интерфейсами E1, основным и резервным разъемом оптоволоконного интерфейса, 1–4 физически изолированными интерфейсами Fast Ethernet 10/100M, а также двумя интерфейсами расширения бизнеса.

Обзор

Это устройство является компанией, разработанной для передачи по волокну PDH, выделенной VLSI, разработанной на основе оборудования оптической передачи «точка-точка». Оно обеспечивает 1-4 интерфейса E1, основной и резервный разъем оптоволоконного интерфейса, 1-4 физических интерфейса Fast Ethernet 10/100M (независимая четырехпроводная скорость 100M, общая пропускная способность составляет 4*100M), а также два интерфейса расширения бизнеса. 2 расширенных сервисных интерфейса могут использоваться как асинхронные данные RS232 / RS485 / RS422, приложение очень гибкое. Дополнительный один цифровой сервисный телефон, приложение очень гибкое. С функцией звуковой сигнализации все стабильно, надежно, с низким энергопотреблением, высокой интеграцией и небольшим размером.

Особенности

● На основе авторских прав IC

● 1-4 физических изолированных интерфейса Fast Ethernet 10/100M, каждая независимая скорость провода Ethernet FE составляет 100M, общая пропускная способность составляет 4*100M;

● Обеспечить интерфейс управления консолью (RS232)

● Обеспечивает функцию защиты двух волоконно-оптических интерфейсов 1+1 (APS)

● Скорость интерфейса Ethernet составляет 10/100M, полудуплекс/полнодуплекс с автоматическим согласованием

● Пакет Ethernet поддерживает большие кадры размером до 10240 байт

● Интерфейс E1 соответствует G.703, использует технологию восстановления цифровой синхронизации и плавной фазовой синхронизации

● Использует стандартный 2-проводной телефон (не телефонные ручки), установленный в качестве инженерной горячей линии (опционально)

● Когда оптический сигнал теряется, он может обнаружить, что удаленное устройство выключено или оптоволокно отключено, и подать сигнал тревоги с помощью светодиода.

● Локальное устройство может просматривать рабочее состояние удаленного устройства.

● Обеспечивает управление удаленным интерфейсом Loop Back, поддерживает локальную функцию E1Loop Back, поддерживает сигнализацию E1 LOS и AIS, упрощает обслуживание линии

● Расстояние передачи составляет от 2 до 100 км без прерывания.

● Поддержка SNMP-менеджера (SNMP-агент внутри)

● AC 220V, DC-48V, DC24V могут быть опциональными

● Функция определения полярности источника питания DC-48V/DC24V, без полярности

Параметры

● Волокно

Многорежимное волокно

50/125мкм, 62.5/125мкм,

Максимальная дальность передачи: 5 км @ 62.5 / 125 мкм одномодовое волокно, затухание (3 дБм/км)

Длина волны: 820 нм

Мощность передачи: -12 дБм (мин.) ~-9 дБм (макс.)

Чувствительность приемника: -28 дБм (мин.)

Бюджет соединения: 16 дБм

Одномодовое волокно

8/125 мкм, 9/125 мкм

Максимальное расстояние передачи: 40 км

Расстояние передачи: 40 км по одномодовому волокну 9/125 мкм, затухание (0.35 дБм/км)

Длина волны: 1310 нм

Мощность передачи: -9 дБм (мин.) ~-8 дБм (макс.)

Чувствительность приемника: -27 дБм (мин.)

Бюджет соединения: 18 дБм



● Интерфейс E1

Стандарт интерфейса: соответствует протоколу G.703;

Скорость интерфейса: 2048 Кбит/с ± 50 частей в минуту;

Код интерфейса: HDB3;

E1 Сопротивление: 75 Ом (небаланс), 120 Ом (баланс);

Устойчивость к джиттеру: в соответствии с протоколами G.742 и G.823

Допустимое затухание: 0~6 дБм



● Интерфейс Ethernet (10/100M)

Скорость интерфейса: 10/100 Мбит/с, полудуплекс/полнодуплекс с автосогласованием

Стандарт интерфейса: Совместимость с IEEE 802.3, IEEE 802.1Q (VLAN)

Возможности MAC-адреса: 4096

Разъем: RJ45, поддержка Auto-MDIX



● Рабочая среда

Рабочая температура: -10 ° C ~ 50 ° C

Рабочая влажность: 5%~95% (без конденсации)

Температура хранения: -40 ° C ~ 80 ° C

Влажность при хранении: 5%~95% (без конденсации)

Характеристики

Модель

Номер модели: FCP-E4WF4

Функция Описание

4E1 PDH, 4 * Ethernet физическая изоляция (общая пропускная способность 4*100M), телефон для служебных проводов, 19 дюймов 1U, с консолью, SNMP, 1+1 резервное оптоволокно

Описание порта

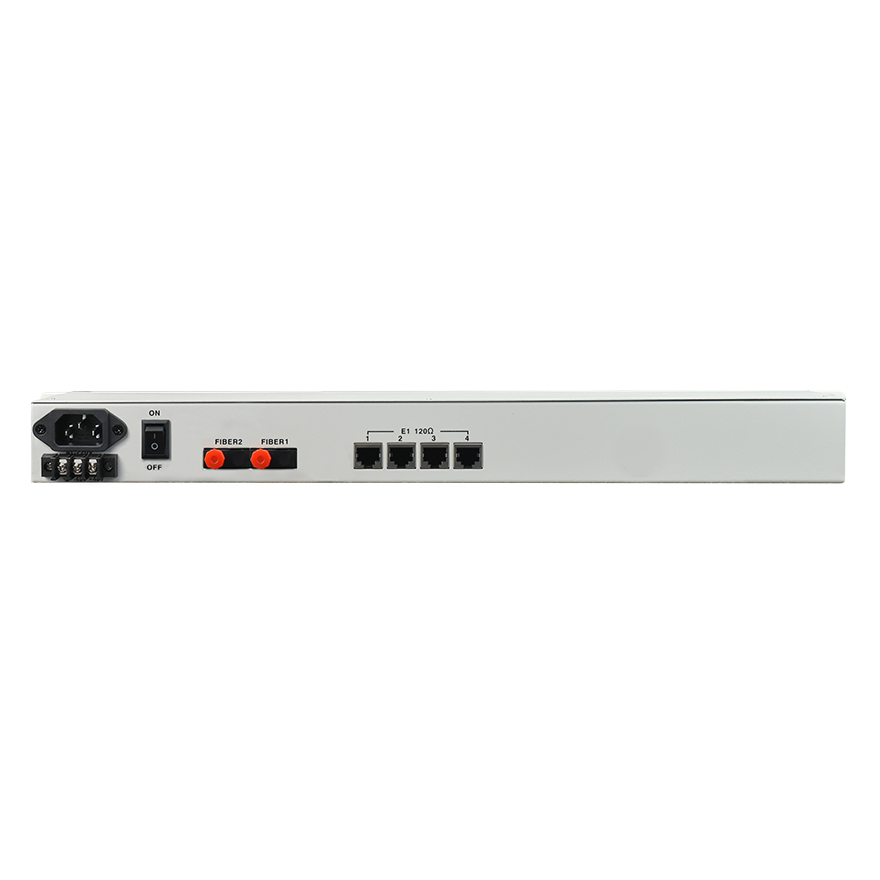

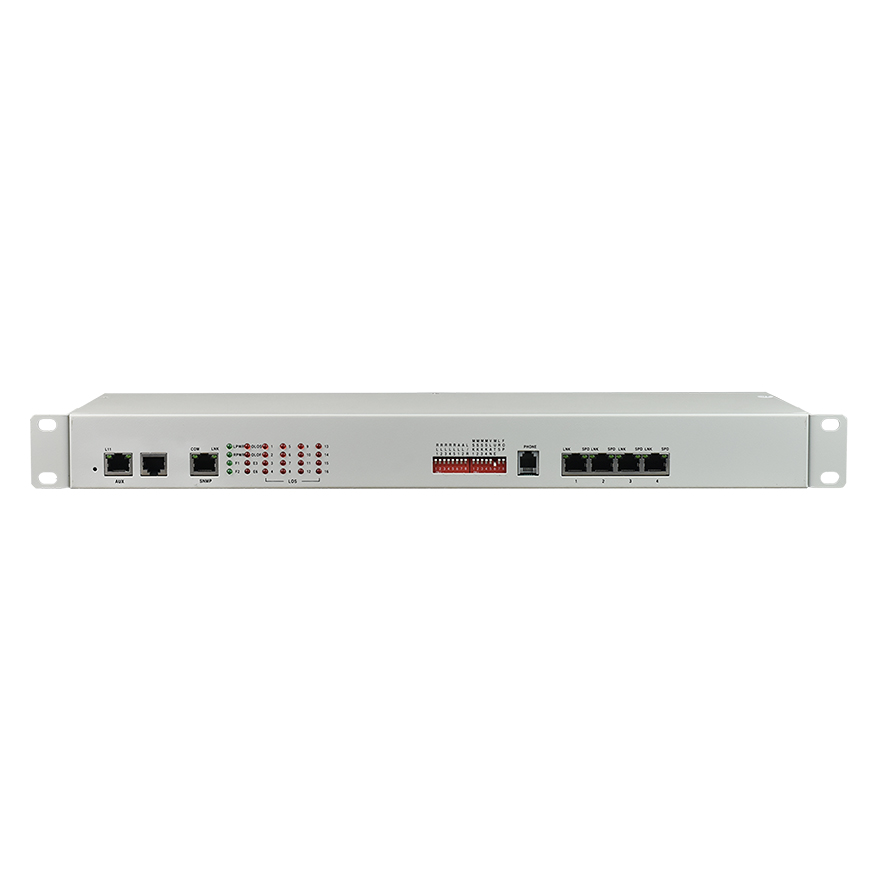

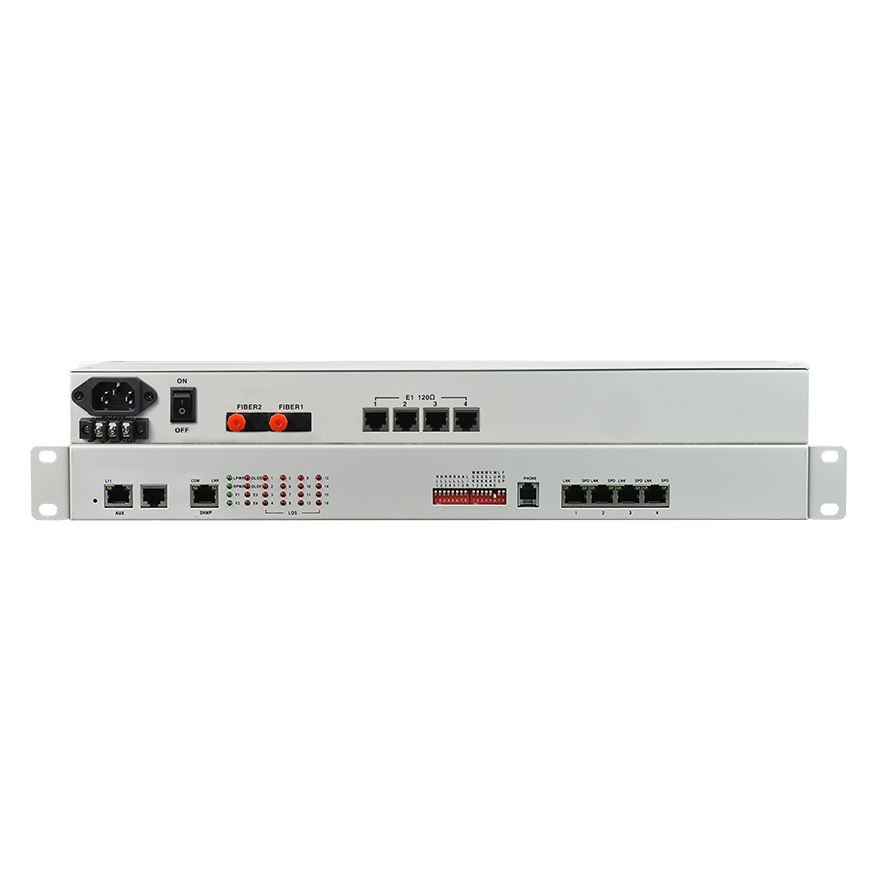

1+1 оптический порт, 4 интерфейса E1 (75/120 Ом), 4 интерфейса FE, 1 консольный интерфейс RS232, 1 интерфейс SNMP Ethernet, один телефонный интерфейс инженерного заказа

Мощность

Электропитание: переменный ток 180 В ~ 260 В; постоянный ток –48 В; постоянный ток +24 В

Потребляемая мощность: ≤10 Вт

Размеры

Размер продукта: 19 дюймов 1U 483X138X45 мм (ШXГXВ)

Вес

3 кг

Области применения

применение мультиплексора 4e1 pdh
