2-портовый преобразователь последовательного интерфейса RS232/422/485 в Ethernet

Этот преобразователь последовательного порта в Ethernet представляет собой промышленный сервер последовательного порта типа DIN-рейка со степенью защиты IP40.

Это сетевой сервер последовательного порта, который позволяет устройствам с последовательным портом немедленно получать сетевые возможности.

Он может централизованно управлять разбросанными последовательными устройствами и хостами через сеть. Продукт поддерживает 2 канала RS-232/RS-422/RS-485 на 1 канал 100M Ethernet comb port (предоставляя 1 канал 100M электрического порта или 1 канал 100M оптического порта). Он может быть установлен на 35-мм рейке и на стене, что может удовлетворить потребности различных мест применения.

Сервер последовательного порта поддерживает множество сетевых протоколов, таких как протоколы TCP, UDP, ARP, ICMP, HTTP, DNS, DHCP и SNMP. Он имеет идеальные функции управления и поддерживает контроль доступа, быструю настройку, онлайн-обновление и т. д. Каждый последовательный порт поддерживает 4 сеанса TCP или UDP и поддерживает несколько режимов работы, таких как TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент и т. д. Он поддерживает режим веб-доступа. Кроме того, инструмент конфигурации управления на основе платформы Windows может направлять пользователей для управления и настройки устройств и реализовывать немедленное сетевое взаимодействие устройств последовательного порта с помощью простых настроек. Система управления сетью имеет дружественный дизайн интерфейса, простую и удобную эксплуатацию и может обеспечить вам хороший пользовательский опыт.

Аппаратное обеспечение разработано без вентилятора, с низким энергопотреблением, широким диапазоном температур и напряжений. Оно прошло строгие испытания в соответствии с отраслевыми стандартами и может адаптироваться к промышленной полевой среде с жесткими требованиями к ЭМС. Его можно широко использовать в управлении и контроле ПЛК, автоматизации зданий, системах автоматизации медицинского обслуживания, измерительных приборах и системах мониторинга окружающей среды.

Этот преобразователь последовательного интерфейса RS232/422/485 в Ethernet может использоваться во многих встраиваемых сетевых приложениях управления:

-Промышленная автоматизация производства

-Безопасный контроль доступа: контроль доступа к сети, оборудование сигнализации, инфракрасная сигнализация, удаленный считыватель карт

-Умное домашнее оборудование: умный домашний шлюз, умная розетка, умный выключатель

- Сетевой контроллер ввода-вывода: промышленный удаленный ввод-вывод, удаленное управление реле

-Интеллектуальное управление зданиями и мониторинг энергопотребления

-Медицинское контрольное оборудование

● Используется процессор Arm Cortex – M4 с основной частотой 192 МГц;

● Поддержка 1*100M Ethernet comb-порта (обеспечивает 100M электрический порт или 100M оптический порт SFP), а также поддержка управления DDM оптическим модулем SFP;

● Ethernet поддерживает адаптивный интерфейс Ethernet 10/100Base-T (x); поддерживает автоматическое согласование полного и полудуплексного режима и MDI/mdix;

● Последовательный порт поддерживает неблокируемую связь со скоростью 300–921600 бит/с, поддерживает автоматическое сканирование и сопоставление скорости передачи данных, а также поддерживает определяемую пользователем скорость передачи данных;

● Последовательный интерфейс данных соответствует соответствующим стандартам RS-232 / RS-485 / RS-485. Имеется 3 интерфейса, и различные режимы шины могут быть установлены путем набора кода;

● Поддержка TCP-сервера, TCP-клиента, UDP-сервера, UDP-клиента и других режимов работы;

● Поддержка мониторинга состояния последовательного порта и параметров последовательного порта, а состояние связи понятно с первого взгляда;

● Поддержка шлюзовой и перекрестной связи; Поддержка режима доступа к виртуальному последовательному порту и функции автоматического восстановления соединения после прерывания работы сети;

● Гибкая настройка кадрирования данных последовательного порта для удовлетворения различных субподрядных потребностей пользователей;

● Поддерживает стандартный доступ к приложениям сокетов TCP/IP, а TCP поддерживает несколько подключений, чтобы соответствовать требованиям, согласно которым менее 4 пользователей могут одновременно контролировать или управлять устройствами последовательного порта;

● Поддержка одномашинной или многомашинной связи в режиме UDP для удовлетворения потребностей нескольких пользователей, одновременно осуществляющих мониторинг или управление оборудованием последовательного порта;

● Поддержка инструмента настройки Windows, последовательного порта, веб- и других форм настройки, а также поддержка управления сетью SNMP;

● Поддержка локального и удаленного обновления прошивки системы;

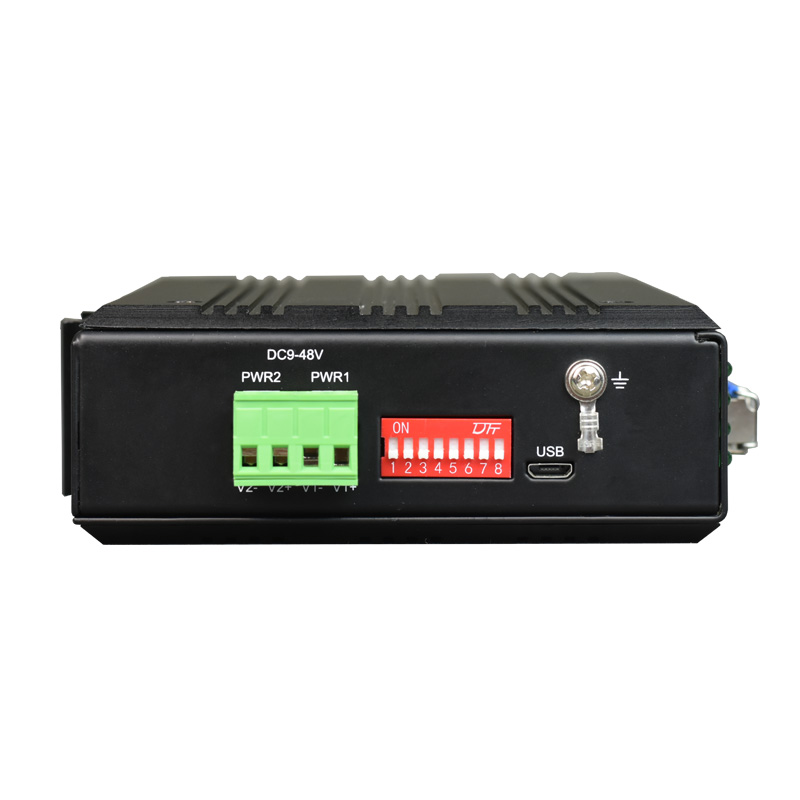

● Поддержка широкого диапазона входного напряжения переменного и постоянного тока 9-55 В;

● Поддержка внутренней изоляции и резервного двойного входа питания;

● Блок питания поддерживает защиту от перегрузки и защиту от обратного подключения;

● Соответствуют требованиям промышленного уровня электромагнитной совместимости IV;

● Функция супер молниезащиты: молниезащита, защита от наведенного высокого напряжения, защита от перенапряжения и т. д.;

● Эффективный отвод тепла без вентилятора, что сокращает время ремонта;

● Корпус из анодированного алюминиевого сплава, класс защиты IP40, выдерживает испытания в суровых условиях;

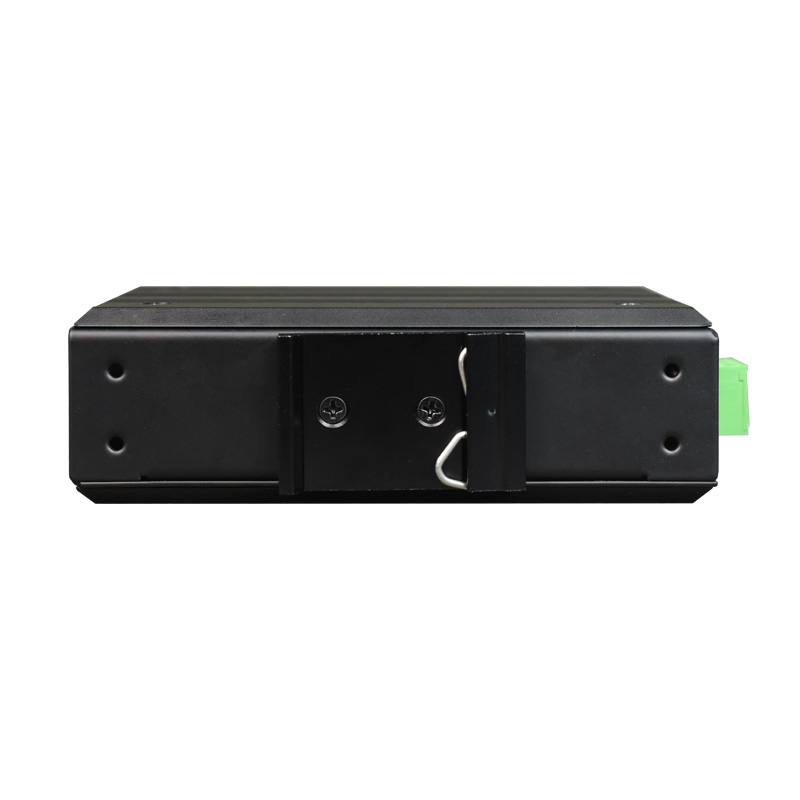

● Монтаж на DIN-рейку или на стену;

● Широкий температурный диапазон: рабочая температура – ​​40 ℃ ~ + 85 ℃;

● Все модели прошли 100%-ное испытание на отказ.

● Интерфейс Ethernet 10/100M

Протокол: IEEE 802.3ab, совместимый с IEEE 802.3z.

Скорость: 10/100M адаптивная, полнодуплексная/полудуплексная адаптивная

Емкость таблицы MAC-адресов: можно запомнить 4096 MAC-адресов

Физический интерфейс: разъем RJ45 с поддержкой автоматического mdix

● Последовательный порт

 стандарт

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

Последовательный интерфейс:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 провода: TxD+ TxD- RxD+ RxD-

RS-485 2 провода: A (соответствует TX +) B (соответствует TX -) земля

RS-232: RXD TXD Сигнал Земля

● Экологические показатели

Рабочая температура: – 40 ℃ – + 85 ℃

Температура хранения: – 40 ℃ – + 85 ℃

Рабочая влажность: 0% – 95% (без конденсации)

Среднее время безотказной работы:> 100000 часов
