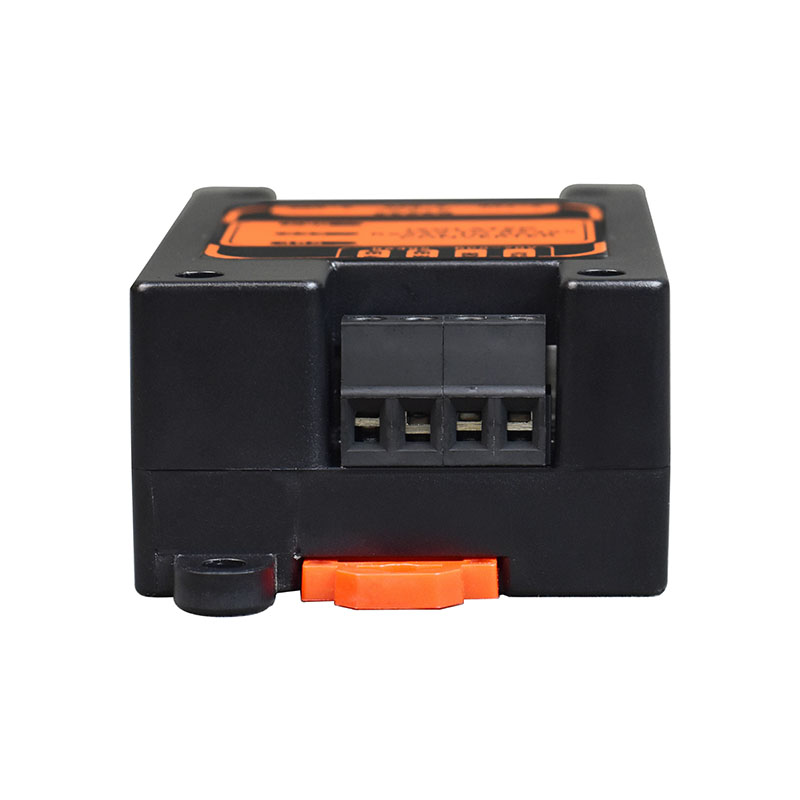

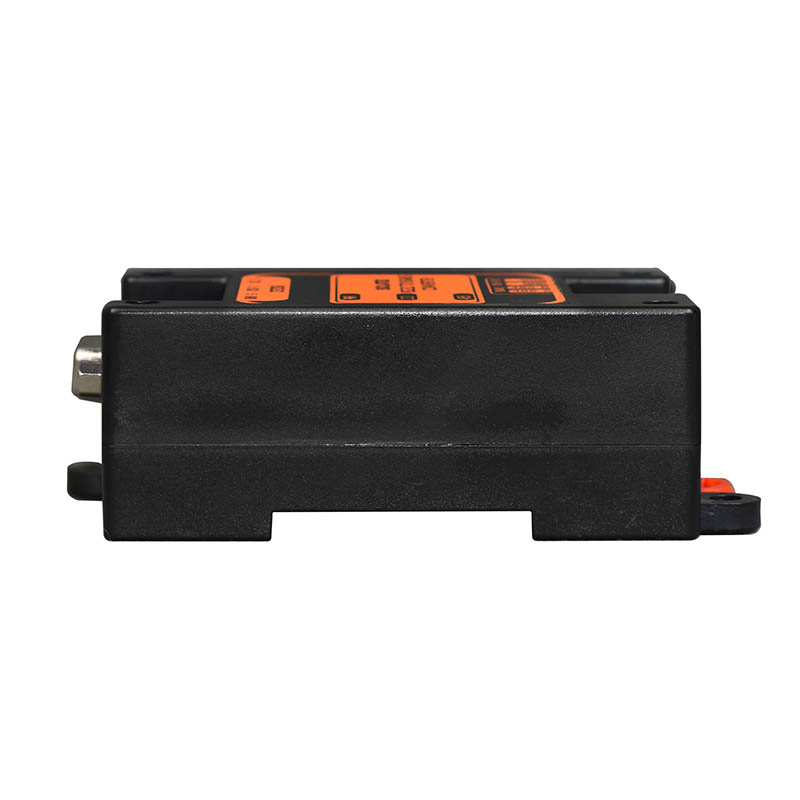

Изолированный преобразователь RS232 в RS485

Этот изолированный преобразователь RS232 в RS485 реализует активное изолированное преобразование между RS232 и RS485 и использует источник питания DC-DC с напряжением изоляции 2500 В. Технология кражи питания последовательного порта не используется, а сигнал связи использует высокоскоростную изоляцию оптопары.

Порты RS232 и RS485 имеют 3-уровневую молниезащиту, которая соответствует стандарту GB/T17626.5 (IEC61000-4-5) для волн тока короткого замыкания 10/700 мкс и пикового выходного напряжения холостого хода 6 кВ с внутренним сопротивлением 40 Ом. Расстояние связи может достигать 1800 метров, что делает его широко используемым в сложных промышленных системах.

● RS232-RS485 с самоадаптирующейся скоростью передачи данных от 300 до 256 Кбит/с.

● Устройство питается от источника питания постоянного тока с напряжением изоляции 2500 В, сигналы связи изолируются с помощью высокоскоростных оптопар для предотвращения кражи питания последовательного порта и улучшения совместимости устройств.

● Интерфейсы RS232 и RS485 защищены трехуровневой молниезащитой, соответствующей стандарту GB/T3 (IEC17626.5-61000-4), с волной тока короткого замыкания 5/10 мкс и пиковым выходным напряжением холостого хода 700 кВ и внутренним сопротивлением 6 Ом.

● Он имеет широкий диапазон входного напряжения (DC5-70 В) и может автоматически определять полярность источника постоянного тока. Он также имеет встроенные самовосстанавливающиеся предохранители и поддерживает защиту от перегрузки и защиту от обратного подключения.

● Соответствует промышленным требованиям ЭМС.

● Он обладает мощными молниезащитными свойствами, способен выдерживать удары молнии, высоковольтную индукцию и защиту от перенапряжения.

● Его можно установить на DIN-рейку или стену.

● Рабочая температура: от -40℃ до +85℃.

● Устройство прошло 100%-ное испытание на отказ.

● Последовательный порт

Стандарт:

    EIA/TIA-232 RS-232 (ITU-T V.28)

    EIA/TIA-485 RS-485 (ISO/IEC8284)

Последовательный интерфейс:

RS-232: гнездовой разъем DB9

RS-485: 2/4-проводной

Ниже: SG = Сигнальное заземление

RS-232: TxD(DB9-2), RxD(DB9-3), SG(DB9-5)

Внутренняя цепь: RTS к CTS, DTR к DSR и DCD

RS-485 2 провода: A (соответствует TX+), B (соответствует TX-), SG

● Светодиодный индикатор

● Рабочая среда

Рабочая температура: -40 ° C - + 85 ° C

Температура хранения: -40 ° C - + 85 ° C

Рабочая влажность: 0% - 95% (без конденсации)

Среднее время безотказной работы: > 100,000 часов
