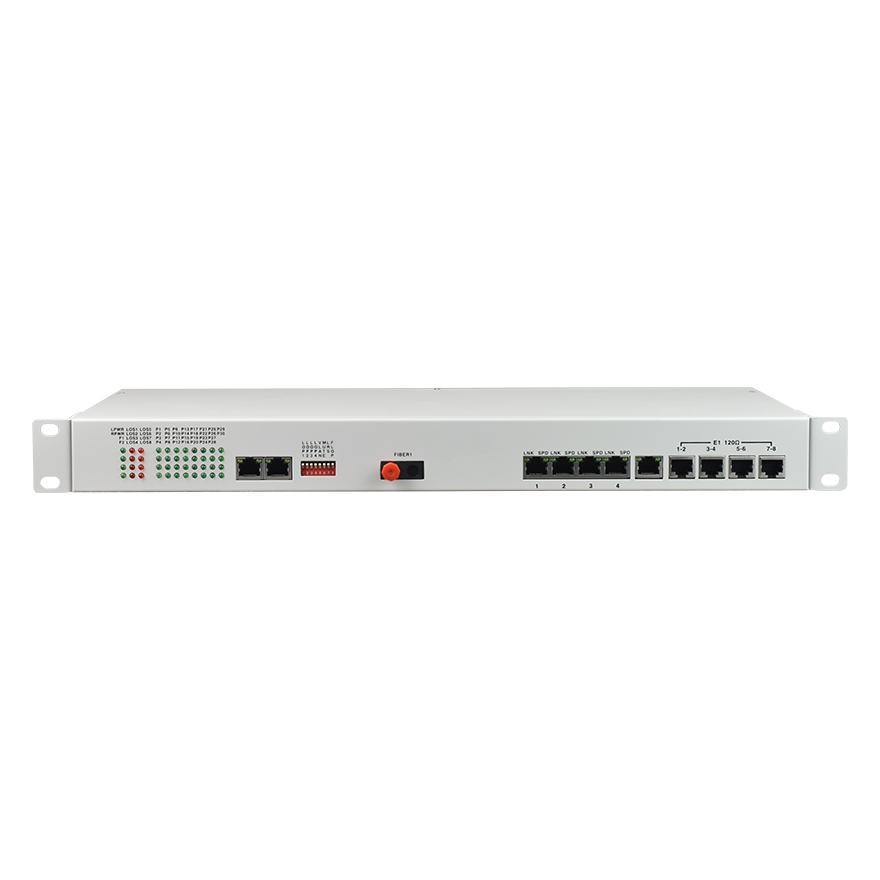

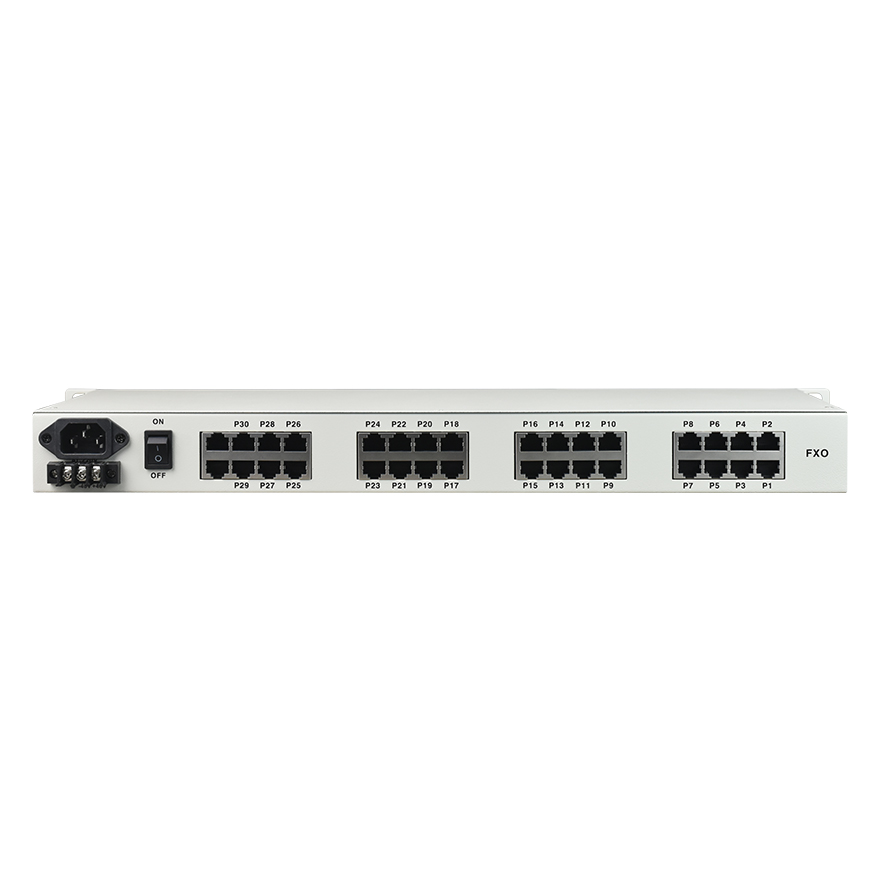

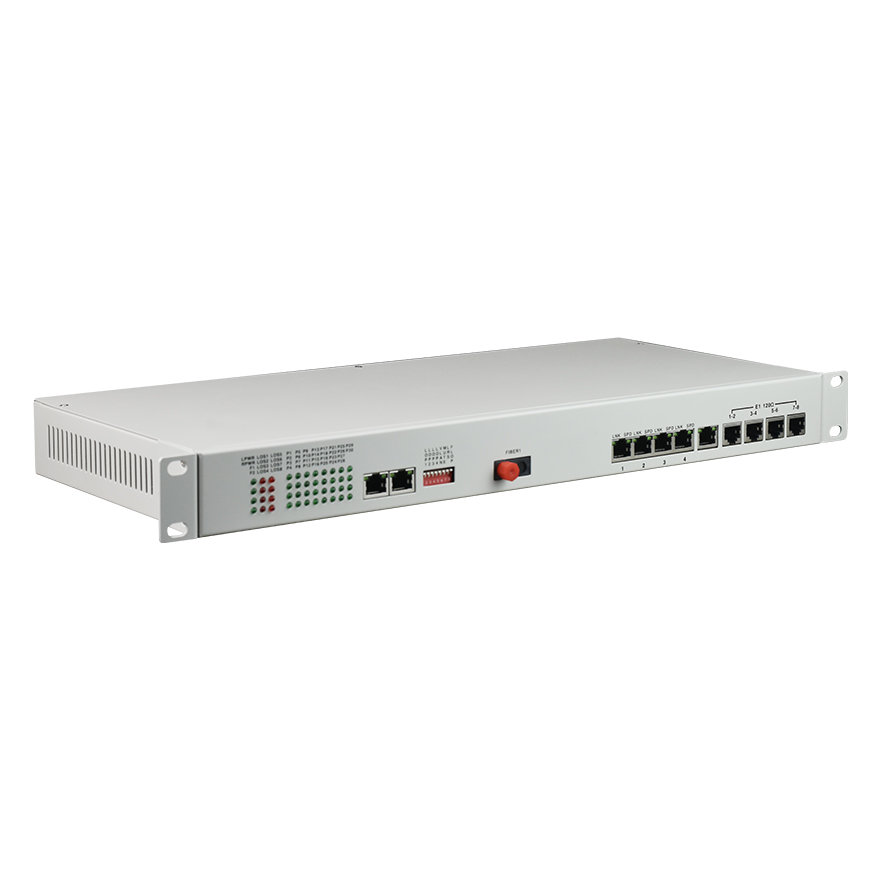

32Voice+8E1+4GE+4RS232 Fiber Multiplexer

Это устройство обеспечивает 32-канальный телефон, 8-канальный интерфейс E1, 4-канальный интерфейс Ethernet 10/100/1000M (скорость передачи данных 1000M) и 4 интерфейса расширения. 4 интерфейса Ethernet являются интерфейсами коммутатора, которые могут поддерживать VLAN. 4 интерфейса расширения могут использоваться в качестве канала передачи асинхронных данных RS232/RS485/RS422, голосового сигнала, 2/4-линейного аудиосигнала E&M, сигнала сухого контакта и сигнала Ethernet (пропускная способность 2M). SNMP или консольное управление являются опциональными. Это очень гибко.

● Интерфейс E1 соответствует стандарту G.703 и использует технологию полного восстановления цифровой тактовой частоты и плавной фазовой автоподстройки частоты (SPLL);

● Голосовой порт поддерживает FXO/FXS, EM2/4-wire, 2/4-Wire Audio, Magnet Telephone Interface. Порт FXO подключается к АТС, а порт FXS подключается к телефону пользователя;

● Голосовой порт поддерживает отображение идентификатора вызывающего абонента, зарядку с обратной полярностью и функцию факса;

● Поддерживает функцию взаимного дозвона между двумя станциями;

● Данное устройство предоставляет 4 интерфейса расширения, которые можно использовать для расширения 1–4 каналов асинхронной передачи данных, таких как RS232/RS485/RS422/TTL, или 1–8 каналов сигналов сухих контактов;

● Интерфейс Ethernet поддерживает скорость до 1000 Мбит/с, полудуплексный/полнодуплексный режим с автоматической настройкой, поддерживает VLAN;

● Интерфейсы Ethernet с 4 портами являются интерфейсами коммутатора, поддерживают VLAN и могут быть настроены на 4-канальную логическую изоляцию;

● Интерфейс Ethernet может поддерживать AUTO-MDIX (самоадаптация кросс- и прямо подключенной линии);

● Телефонный интерфейс оснащен грозозащитой, которая соответствует стандарту GB/T17626.5 (IEC61000-4-5) с волной тока короткого замыкания 10/700 мкс и пиковым выходным напряжением холостого хода 6 кВ.;

● Расстояние передачи составляет от 2 до 120 км без перерыва;

● Источник питания Опционально могут быть использованы переменный ток 220 В, постоянный ток 48 В, постоянный ток 24 В.

● Волокно

Многорежимное волокно

50/125мкм, 62.5/125мкм,

Максимальная дальность передачи: 5 км при одномодовом волокне 62.5/125 мкм, затухание (3 дБм/км)

Длина волны: 820 нм

Мощность передачи: -12 дБм (мин.) ~-9 дБм (макс.)

Чувствительность приемника: -28 дБм (мин.)

Бюджет соединения: 16 дБм

Одномодовое волокно

8/125 мкм, 9/125 мкм

Максимальное расстояние передачи: 40 км

Расстояние передачи: 40 км по одномодовому волокну 9/125 мкм, затухание (0.35 дБм/км)

Длина волны: 1310 нм

Мощность передачи: -9 дБм (мин.) ~-8 дБм (макс.)

Чувствительность приемника: -27 дБм (мин.)

Бюджет соединения: 18 дБм

● Интерфейс E1

Стандарт интерфейса: соответствует протоколу G.703;

Скорость: n*64Кбит/с±50ppm;

Линейное кодирование: HDB3;

E1 Сопротивление: 75 Ом (небаланс), 120 Ом (баланс);

Показатели джиттера: в соответствии с протоколами G.742 и G.823

Входное затухание: 0~6 дБм

● Интерфейс Ethernet (10/100/ 1000M)

Скорость интерфейса: 10/100/1000 Мбит/с, полудуплекс/полнодуплекс с автосогласованием

Стандарт интерфейса: Совместимость с IEEE 802.3, IEEE 802.1Q (VLAN)

Емкость таблицы MAC-адресов: 4096

Разъем: RJ45, поддержка Auto-MDIX

● Телефонный порт FXS

Напряжение звонка: 75 В

Частота звонка: 25 Гц

2-проводное сопротивление: 600 Ом (трубка снята)

Возвратные потери: 40 дБ

● Порт магистрали FXO

Напряжение обнаружения звонка: 35 В

Частота обнаружения звонка: 17 Гц-60 Гц

2-проводное сопротивление: 600 Ом (трубка снята)

Возвратные потери: 40 дБ

● ЭМ 2/4-проводной

АЦ: 0дБ

ДА: -3.5 дБ

2/4-проводное сопротивление: 600 Ом

Возвратные потери: 20 дБ

● Рабочая среда

Рабочая температура: -10 ° C ~ 50 ° C

Рабочая влажность: 5%~95% (без конденсации)

Температура хранения: -40 ° C ~ 80 ° C

Влажность при хранении: 5%~95% (без конденсации)
