Устройство может предоставлять 60 голосовых каналов, 4 портов Fast Ethernet со скоростью 10/100 Мбит/с (линия 100 Мбит/с) и 1 интерфейсов расширения (асинхронные данные RS232/RS485/RS422, дискретный сигнал).
Устройство предоставляет 60 голосовых каналов, 4 портов Fast Ethernet со скоростью 10/100 Мбит/с (линия 100 Мбит/с), 1 интерфейсов расширения (асинхронные данные RS232/RS485/RS422). Интерфейсы Ethernet могут обмениваться данными между собой и поддерживают VLAN. Устройство отличается надежной и стабильной работой, низким энергопотреблением, высокой степенью интеграции, простотой установки и обслуживания.
● На базе микросхемы собственной разработки;

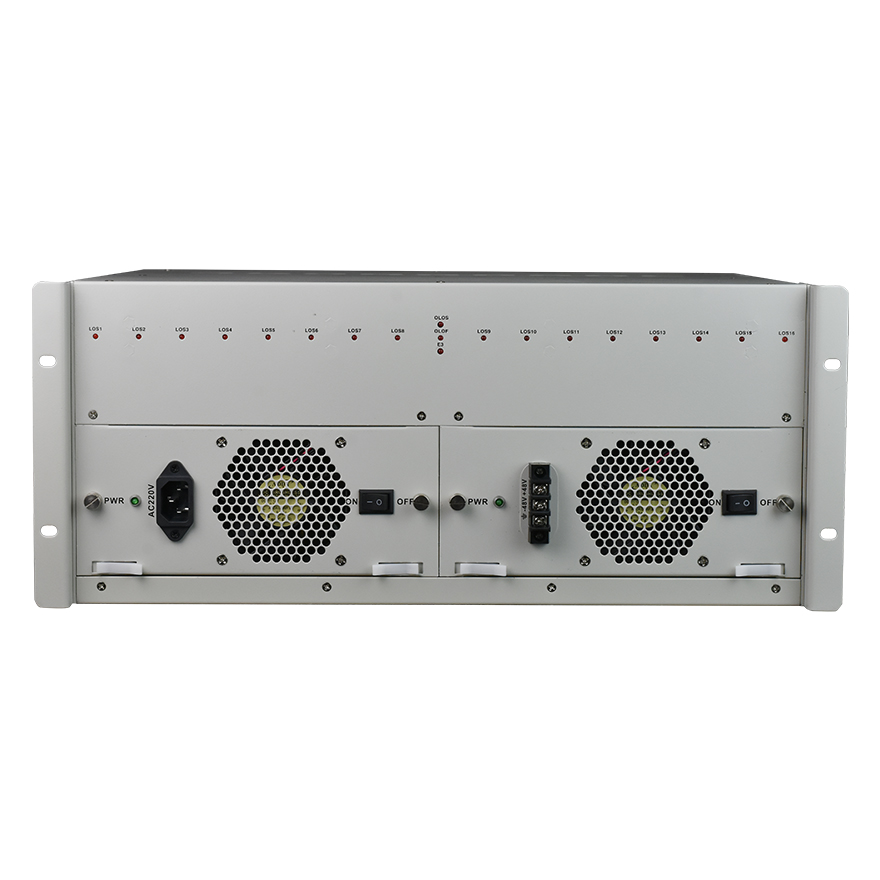

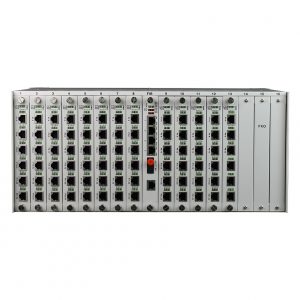

● Оборудование высотой 4U для 19-дюймовой стойки включает плату оптических портов и 16 функциональных плат;
● Максимальная конфигурация — 256 телефонных каналов; для настройки сетевого управления SNMP необходимо удалить одну плату на 16 голосовых каналов; для установки 1 плат N E1 также необходимо удалить одну плату на 16 голосовых каналов;
● Доступ по 60 голосовым каналам, поддержка определения номера вызывающего абонента и тарификации по переполюсовке;
● Поддержка функции взаимного распределения номеров между различными объектами;
● Поддержка FXO/FXS, аудио EM2/4, интерфейса индукторного телефона; порт FXO подключается к программно-управляемой АТС, порт FXS — к телефону абонента;
● 4-канальный интерфейс Ethernet является коммутируемым интерфейсом и поддерживает VLAN;
● Скорость интерфейса Ethernet — 10/100 Мбит/с, автоматический выбор полнодуплексного/полудуплексного режима;
● Возможность подачи команды на включение шлейфа на удаленном интерфейсе для технического обслуживания канала;
● Дальность передачи без промежуточной ретрансляции составляет до 2-120 км;
● На выбор доступны варианты питания: 220 В переменного тока, -48 В постоянного тока, 24 В постоянного тока;
● Питание -48 В/24 В постоянного тока имеет функцию автоматического определения полярности, поэтому устройство можно устанавливать без учета положительной и отрицательной полярности;
● Телефонный интерфейс оснащен грозозащитой, соответствующей стандарту IEC61000-4-5: форма импульса тока короткого замыкания 8/20 мкс, пиковое выходное напряжение холостого хода 6 кВ.
Многомодовое оптоволокно
50/125 мкм, 62.5/125 мкм,
Максимальная дальность передачи: 5 км по одномодовому волокну на длине волны 62.5/125 мкм, затухание (3 дБм/км)
Длина волны: 820 нм
Мощность передатчика: от -12 дБм (мин.) до -9 дБм (макс.)
Чувствительность приемника: -28 дБм (мин.)
Энергетический бюджет линии: 16 дБм
Одномодовое оптоволокно
8/125 мкм, 9/125 мкм
Максимальная дальность передачи: 40 км
Дальность передачи: 40 км по одномодовому волокну при длине волны 9/125 мкм, затухание (0.35 дБм/км)
Длина волны: 1310 нм
Мощность передатчика: от -9 дБм (мин.) до -8 дБм (макс.)
Чувствительность приемника: -27 дБм (мин.)
Энергетический бюджет линии: 18 дБм
Стандарт интерфейса: соответствует протоколу G.703;
Скорость интерфейса: n*64 кбит/с ±50 ppm;
Линейный код интерфейса: HDB3;
Импеданс E1: 75 Ом (несимметричный), 120 Ом (симметричный);
Устойчивость к джиттеру: в соответствии с протоколами G.742 и G.823
Допустимое затухание: 0~6 дБм
Скорость интерфейса: 10/100 Мбит/с, автоматическое согласование полу-/полнодуплексного режима
Стандарт интерфейса: совместимость с IEEE 802.3, IEEE 802.1Q (VLAN)
Ёмкость таблицы MAC-адресов: 4096
Разъем: RJ45, поддержка Auto-MDIX
Напряжение вызывного сигнала: 75 В
Частота вызывного сигнала: 25 Гц
Импеданс двухпроводной линии: 600 Ом (при снятой трубке)
Возвратные потери: 40 дБ
Напряжение обнаружения вызывного сигнала: 35 В
Частота обнаружения вызывного сигнала: 17 Гц-60 Гц
Импеданс двухпроводной линии: 600 Ом (при снятой трубке)
Возвратные потери: 40 дБ
AD: 0 дБ
DA: -3.5 дБ
Импеданс 2/4-проводной линии: 600 Ом
Возвратные потери: 20 дБ
Рабочая температура: от -10 °C до 50 °C
Рабочая влажность: 5%–95 % (без конденсации)
Температура хранения: от -40 °C до 80 °C
Влажность при хранении: 5%~95 % (без конденсации)
| Модель | FC2P-O60F4R4/FC2P-S60F4R4 |
| Описание функций | Стоечный мультиплексор 4U, 60 телефонных каналов, 4 портов Ethernet по 10/100 Мбит/с, E1, консоль или SNMP, 4*RS232/422/485, 1+1 резервирование оптоволоконной линии |
| Питание |
Питание: 180 В ~ 260 В переменного тока; –48 В постоянного тока; +24 В постоянного тока Потребляемая мощность: ≤10 Вт |
Перед заказом или подключением уточните точную модель и конфигурацию, назначение контактов интерфейсов, оптическую или сетевую совместимость, параметры входного питания и условия установки. Опциональные конфигурации не являются взаимозаменяемыми.
