Bir anahtar portu aktif kalırken uygulama yine de çerçeve kaybedebilir. Bunun nedeni, bir çıkışın iletebileceğinden daha hızlı gelen kısa süreli bir trafik patlaması olabilir. Akış kontrolü, doğrudan bağlı komşular arasında yeni trafiği kısa bir süre duraklatma isteğidir. Bu kılavuz; kuyruğu, pause çerçevesini ve mekanizmanın sınırlarını sade bir dille açıklar.
Tıkanıklığı bir çıkış kuyruğu olarak ele alın
Bir anahtar, çerçeveyi her zaman geldiği anda iletmez. Hedefi okur, bir çıkış seçer ve çerçeveyi kuyruğa yerleştirir. Birden fazla giriş kısa süreliğine daha yavaş tek bir çıkışa yönelebilir; dolayısıyla uzun vadeli ortalama düşük olsa bile kuyruk büyür. Kuyruk dolduğunda yeni çerçeveler atılır. Akış kontrolü, kuyruğun boşalması için zaman kazandırır; bağlantıyı hızlandırmaz.
Bu, kabloyu değiştirmekten veya bant genişliği eklemekten farklıdır. Bir bağlantı arızası, optik uyumsuzluk veya çift yönlülük hatası pause isteğiyle giderilemez. Mekanizma yalnızca her iki uç da onu desteklediğinde ve bağlantı tam çift yönlü olduğunda yardımcı olur.

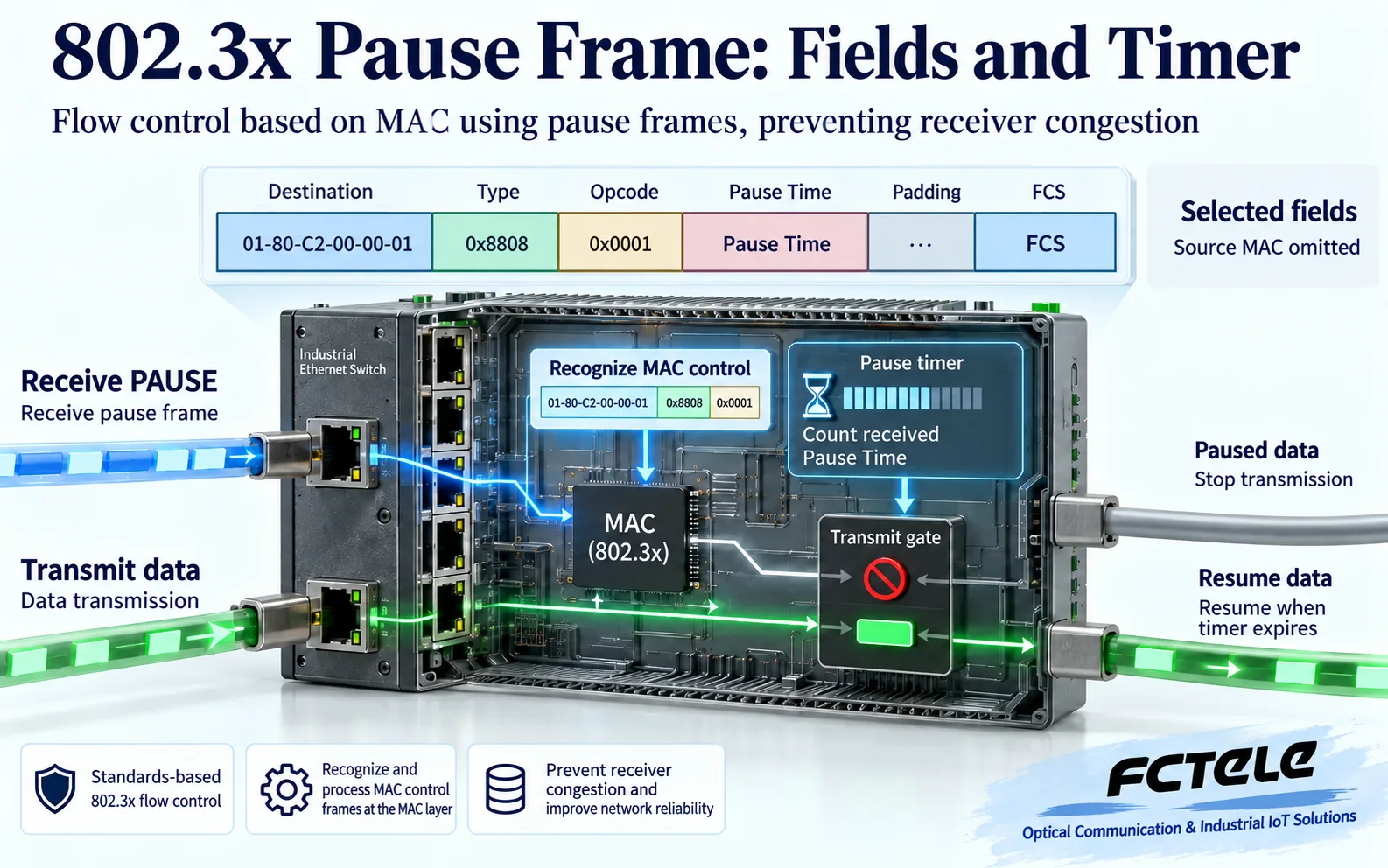

802.3x pause çerçevesi nasıl çalışır?

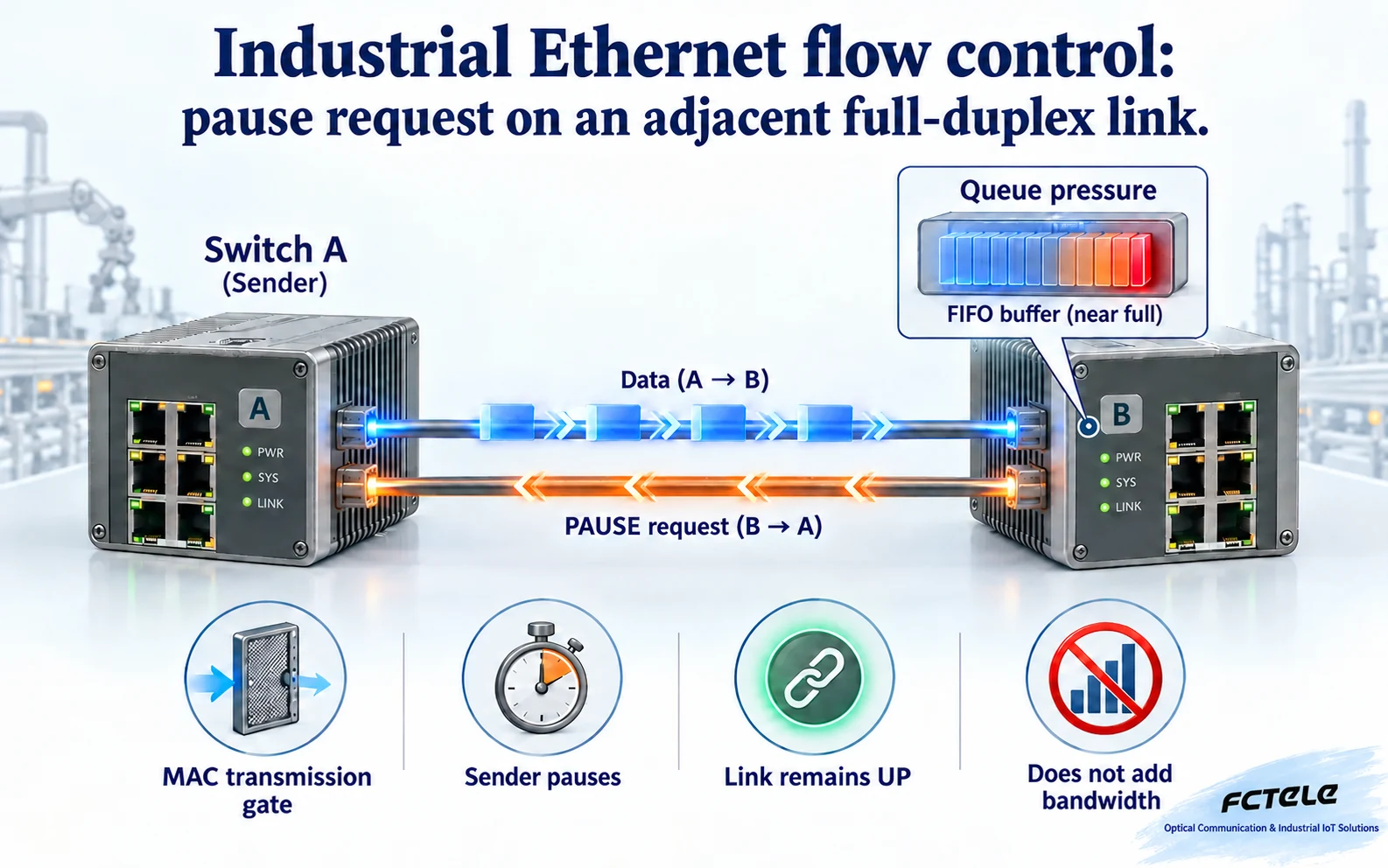

Tamponu yük altında olan bir alıcı, doğrudan bağlı olduğu göndericiye özel bir MAC kontrol çerçevesi gönderir. 0x8808 tür değeri MAC kontrolünü, 0x0001 işlem kodu ise pause işlemini tanımlar. Duraklatma süresi değeri, hâlihazırda hat üzerinde bulunan çerçevelerin iletimi tamamlanırken göndericinin MAC birimine yeni trafiği kısa süreliğine bekletmesini söyler.
Duraklatma süresi alanı, 512 bit sürelik kuantalarla ifade edilir; bu nedenle karşılık gelen geçen süre bağlantı hızına bağlıdır. Yeni istekler duraklatma aralığını güncelleyebilir ve sıfır değeri istenen duraklatmayı iptal eder. Kullanılan ekipman için geçerli MAC davranışını ve desteklenen gönderme/alma yönlerini doğrulayın.
Çerçeve, doğrudan bağlı tek bir tam çift yönlü bağlantıyı etkiler. Uçtan uca zamanlama yapmaz, bir IP adresini değiştirmez, fiberi onarmaz veya uygulama mesajlarını yeniden sıralamaz. Alma yönünde akış kontrolünü desteklemeyen veya etkinleştirmemiş bir eş cihaz bu çerçeveyi yok sayabilir.
Endüstriyel bir topolojide neler değişir?
PLC, kamera ve üst bağlantı trafiği, tıkanmış tek bir çıkışta birleşebilir. Alıcı, komşusuna bir pause isteği gönderir; komşu cihaz bu yöndeki yeni trafiği bekletir, tıkanmamış diğer portlar ise çalışmaya devam edebilir. Yük üst yöndeki cihazlara taşınırsa etki geri basınç olarak yayılabilir. Düşürülen çerçeve sayısı azalabilir, ancak kontrol trafiği daha uzun süre bekleyebilir.
Bu nedenle akış kontrolü bir tasarım tercihidir. Kontrol, alarm ve video trafiğini birlikte taşıyan bir ağda öncelikleri, kuyrukları ve port hızlarını kontrol edin. FCTEL ürün dokümantasyonu, yönetilebilir bir endüstriyel anahtarda port akış kontrolü, trafik fırtınası bastırma, istatistikler, VLAN ve yansıtma özelliklerini listeler; pause mekanizmasının kesin davranışı, seçilen model ve donanım yazılımı için doğrulanmalıdır.
Fiber üst bağlantı bu mantığı değiştirmez: Bir SFP sinyali dönüştürürken anahtarın MAC birimi kuyrukları ve kontrol çerçevelerini işlemeye devam eder. Bir pause isteğinin nereye iletilebileceğine karar vermeden önce her atlamayı ve yönü çizin.

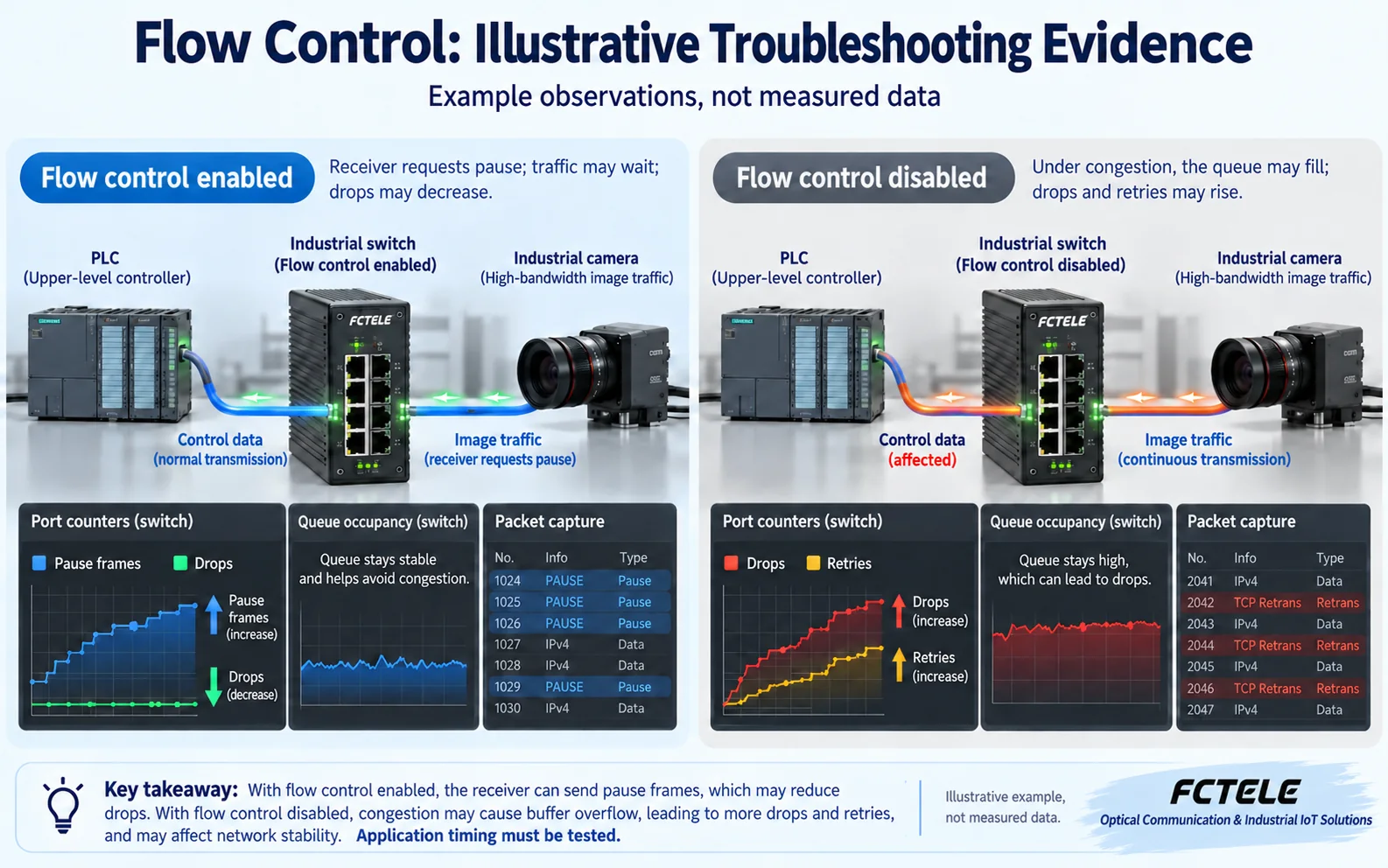

Formül tablosu olmadan sorun giderme
Hızı, çift yönlülük modunu ve elektriksel veya optik iletim ortamını kontrol edin. Ardından aynı test zaman aralığında çıkışta düşürülen çerçeveleri, kuyruk durumunu ve pause çerçevesi sayaçlarını karşılaştırın. Bir paket yakalama kaydı, yönü ve alanları doğrulamalıdır. Düşürülen çerçeveler azalırken duraklatmalar artıyorsa sistem, tampon alanı kazanmak için zamandan ödün veriyordur; duraklatmalar sıklaşıyor ve kontrol yanıtı yavaşlıyorsa trafik patlamasının kaynağını veya aşağı yöndeki darboğazı bulun.
Zamanında ulaşması gereken kontrol mesajlarını, bekleyebilecek izleme trafiğinden ve yeniden iletilebilecek sıradan verilerden ayırın. Akış kontrolünü gelişigüzel devre dışı bırakmayın veya çalışan bir üretim hattının bağlantısını kesmeyin. Onaylanmış bir zaman aralığında, değişiklik öncesinde ve sonrasında sayaçları, uygulama yanıtını ve toparlanmayı kaydedin.
Temel sorular şunlardır: Önce hangi çıkış doldu, duraklatmayı kim istedi, istek hangi yönde ilerledi ve kontrol hizmeti kabul hedefi içinde kaldı mı? Bulgular, tek bir yeşil bağlantı LED'inden daha yararlıdır.
Teknik kaynaklar: Microchip AN1120: Ethernet MAC kontrol çerçeveleri ve duraklatma kuantaları. İlgili FCTEL kaynakları: Teknik Makaleler ve endüstriyel anahtar ürün dokümantasyonu.
