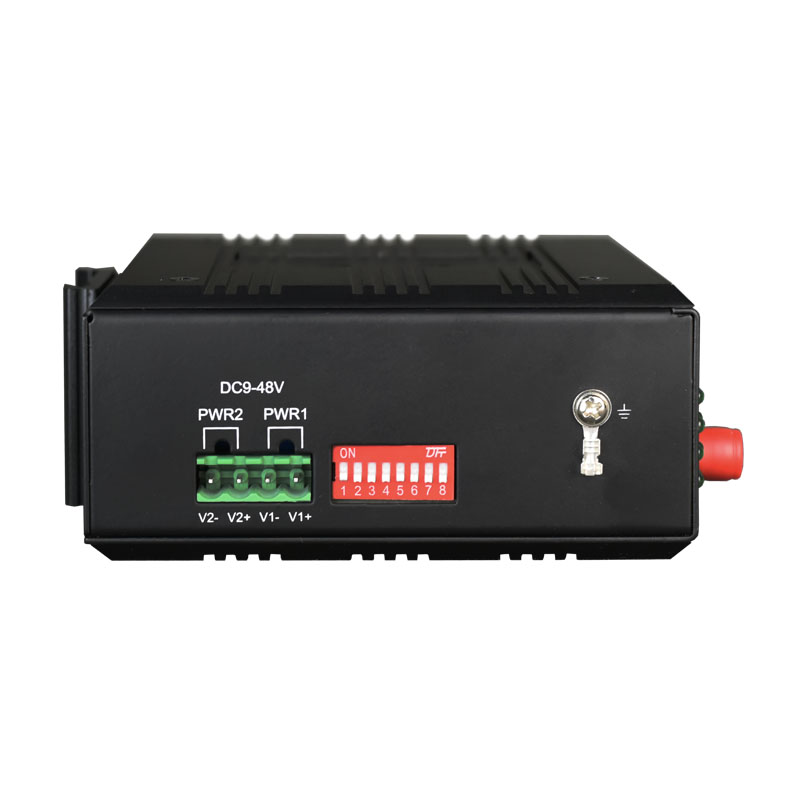

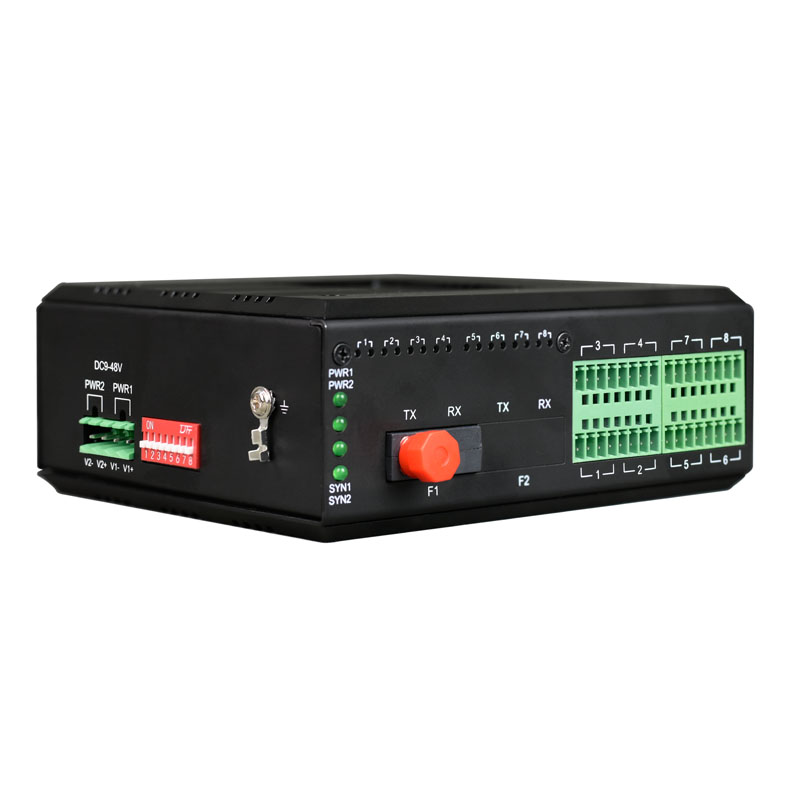

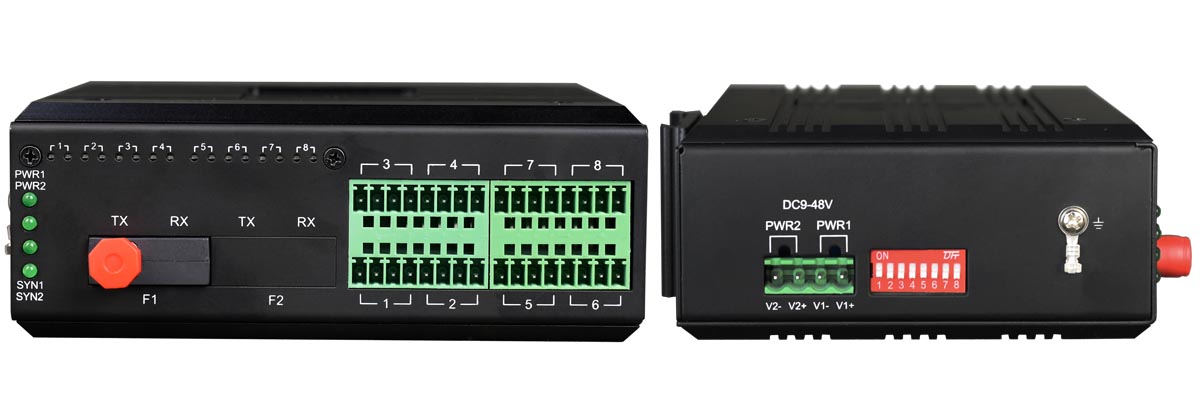

Convertidor analógico a fibra de 16 canales de 4-20 mA (con función de mantenimiento de corte de fibra)

Este producto adopta un diseño FPGA a gran escala y tecnología original, que puede admitir simultáneamente de 1 a 16 canales de transmisión de señal analógica (corriente/voltaje) a fibra óptica. El dispositivo adopta la fuente de alimentación dual, un dispositivo programable FPGA de alto rendimiento, sin procesamiento MCU, conversión de alta velocidad, frecuencia de muestreo que puede alcanzar los 20 KHZ, un chip de conversión AD de 12 bits, que resuelve los problemas de interferencia electromagnética, interferencia de anillo de tierra y daño por rayos, y mejora en gran medida la confiabilidad, seguridad y confidencialidad de la señal de control, y también resuelve el problema de la distancia de transmisión de cable limitada.

● El dispositivo se utiliza en pares, la entrada de señal del extremo local y la salida de señal del extremo opuesto;

● Admite 4~20 mA, 1-16 canales de corriente; o admite 0~10 V/0~5 V, 1-16 canales de voltaje; 16 canales de entrada y salida analógica se pueden combinar arbitrariamente;

● Los canales AD/DA de 16 cantidades analógicas adoptan lectura y escritura paralela FPGA, modo de lectura y escritura secuencial no MCU, y el retraso de cada cantidad analógica es inferior a 0.1 ms;

● Cada canal analógico lee datos de muestreo de alta velocidad a través de FPGA, y la frecuencia de muestreo es de 20 XNUMX veces por segundo, lo que es mucho más alto que productos similares en el mercado;

● Después de cortar la fibra o apagar el dispositivo de entrada, la salida analógica mantendrá el valor anterior al último corte de fibra y se utilizará el interruptor DIP para habilitarla. Cuando esta función no está habilitada, el valor analógico será 0 mA o 0 V después de cortar la fibra;

● La fibra multimodo/fibra monomodo es opcional, la multimodo puede transmitir 2KM, la monomodo puede transmitir 20KM, la interfaz ST/SC/FC es opcional;

● Con función de protección contra fallas de señal; mostrará el estado operativo de la interfaz eléctrica y de la fibra óptica;

● Interfaz antirradar de 4-20 mA según IEC61000-4-5 (8/20 μS), modo diferencial: 6 KV, impedancia (2 Ω), modo común: 6 KV, impedancia (2 Ω) estándar

● Admite una amplia gama de entradas de CA y CC, admite aislamiento interno, entrada de alimentación dual redundante, la fuente de alimentación admite protección contra sobrecarga, protección de conexión anti-inversa

● Cumplir con los requisitos de compatibilidad electromagnética de nivel industrial 4;

● Función de súper protección contra rayos: protección contra rayos, alto voltaje antiinductivo, antisobretensión, etc.;

● Sin ventilador para una eficiente disipación del calor, reduciendo el tiempo de reparación;

● Nivel de protección de carcasa IP40, capaz de soportar la prueba de entornos hostiles;

● Instalación sobre riel o pared;

● Amplio tipo de temperatura: temperatura de trabajo -40℃~+85℃;

● Todos los modelos han pasado la prueba del horno al 100%, período de garantía: 5 años.

● Fibra

Puerto óptico: 1

Fibra óptica: Fibra simple/doble

Interfaz de fibra: Tarjeta de control/tarjeta de control/tarjeta de control/tarjeta de control (SFP)

Longitud de onda: 850 nm/1310 nm multimodo; 1310 nm/1550 nm monomodo

ReléSin Distancia de transmisión: 20~120 km

Potencia de transmisión típica:

Modo único 1310/1550 nm: ≥-9dBm

    Multimodo 850 nm: -18 dBm

    Multimodo 1310 nm: -25 dBm

Rango de sensibilidad de recepción: -28dBm~-40dBm

● Corriente analógica

Rango de entrada y salida: 0~20 mA (incluidos 4~20 mA)

Resolución: 12 bits de

Tasa de muestreo: 20 veces por segundo

Tiempo de retardo:

Capacidad de carga máxima: 600Ω

Resistencia de entrada: 125Ω

Precisión: 0.4% (temperatura ambiente)

● Voltaje analógico

Rango de entrada y salida: 0~10 V (incluido 0~5 V)

Resolución: 12 bits de

Tasa de muestreo: 20 veces por segundo

Tiempo de retardo:

Capacidad de carga máxima: 600Ω

Resistencia de entrada: 100ΚΩ

Precisión: 0.4% (temperatura ambiente)

● Índice ambiental

Temperatura de trabajo: -40 ℃ - + 85 ℃

Temperatura de almacenamiento: -40 ℃ - + 85 ℃

Humedad de trabajo: 0%—95% (sin condensación)

MTBF: > 100,000 horas
