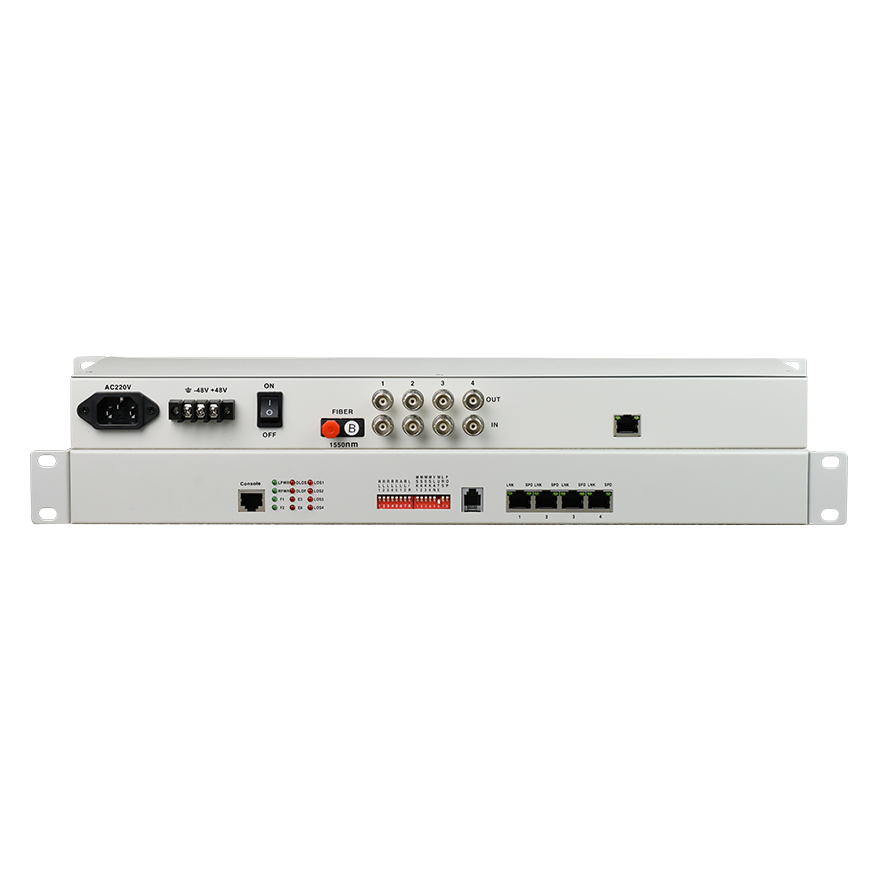

Multiplexeur PDH 4E1+4FE

4,000 +2

Demander des renseignements

Modèle FCP-E4F4

Description :

Cet appareil fournit 1-4 interfaces E1, 1-4 interfaces Ethernet 10M/100M (débit filaire de 100M) et une interface d’extension 2.

Présentation

Cet appareil fournit 1-4 interfaces E1, 1-4 interfaces Ethernet 10M/100M (débit filaire de 100M) et une interface d’extension 2. Les 4 interfaces Ethernet sont des interfaces de commutation et peuvent prendre en charge VLAN. L’interface d’extension 2 peut servir de canal de transmission de données asynchrones RS232/RS485/RS422. L’appareil offre une grande souplesse d’utilisation. Il dispose d’une fonction d’alarme. Son fonctionnement est fiable et stable ; il présente une faible consommation électrique, un haut niveau d’intégration et des dimensions réduites.

Caractéristiques

● Basé sur un circuit intégré propriétaire

● Détecteur optique modulaire à large plage dynamique

● Le débit de l’interface Ethernet (débit filaire de 100M) est de 10M/100M, avec autonégociation du mode semi-duplex/duplex intégral

● L’interface E1 est conforme à G.703 et utilise la récupération numérique d’horloge ainsi qu’une technologie de verrouillage de phase progressif

● Utilise un poste téléphonique standard à 2 fils (sans combiné téléphonique fourni) comme ligne directe de service technique (en option).

● Fournit une interface d’extension 2 pouvant servir de canal de transmission de données asynchrones RS232/RS485/RS422

● En cas de perte du signal optique, l’appareil peut détecter si l’équipement distant est hors tension ou si la fibre est déconnectée et signaler une alarme par LED.

● L’appareil local permet de consulter l’état de fonctionnement de l’appareil distant

● Permet de commander le bouclage de l’interface distante pour faciliter la maintenance de la ligne

● La distance de transmission atteint 2-120 km sans interruption

● Alimentations 220 V CA, -48 V CC et 24 V CC disponibles en option

● Fonction de détection de polarité de l’alimentation -48 V CC/24 V CC, sans contrainte de polarité

Paramètres

● Fibre

Fibre multimode

50/125um, 62.5/125um,

Distance de transmission maximale : 5 km à 62.5/125 μm sur fibre monomode, atténuation (3 dBm/km)

Longueur d'onde : 820nm

Puissance d'émission : -12dBm (min.) à -9dBm (max.)

Sensibilité du récepteur : -28dBm (min.)

Bilan de liaison : 16dBm

Fibre monomode

8/125um, 9/125um

Distance de transmission maximale : 40Km

Distance de transmission : 40Km sur fibre monomode de 9/125um, atténuation (0.35dbm/km)

Longueur d'onde : 1310nm

Puissance d'émission : -9dBm (min.) à -8dBm (max.)

Sensibilité du récepteur : -27dBm (min.)

Bilan de liaison : 18dBm

● Interface E1

Norme d’interface : conforme au protocole G.703 ;

Débit de l’interface : n*64 Kbps ±50 ppm ;

Code de ligne de l’interface : HDB3 ;

Impédance E1 : 75 Ω (asymétrique), 120 Ω (symétrique) ;

Tolérance à la gigue : conforme aux protocoles G.742 et G.823

Atténuation admissible : 0 à 6 dBm

● Interface Ethernet (10/100M)

Débit de l’interface : 10/100 Mbps, auto-négociation semi-duplex/duplex intégral

Norme de l’interface : compatible avec IEEE 802.3, IEEE 802.1Q (VLAN)

Capacité en adresses MAC : 4096

Connecteur : RJ45, prise en charge d’Auto-MDIX

● Environnement de fonctionnement

Température de fonctionnement : -10°C à 50°C

Humidité de fonctionnement : 5% à 95 % (sans condensation)

Température de stockage : -40°C à 80°C

Humidité de stockage : 5% à 95 % (sans condensation)

Caractéristiques techniques

Modèle	Numéro de modèle : FCP-E4F4
Description fonctionnelle	PDH 4E1+4FE, téléphone de service, 19 pouces 1U (interface téléphonique standard, combiné téléphonique non fourni)

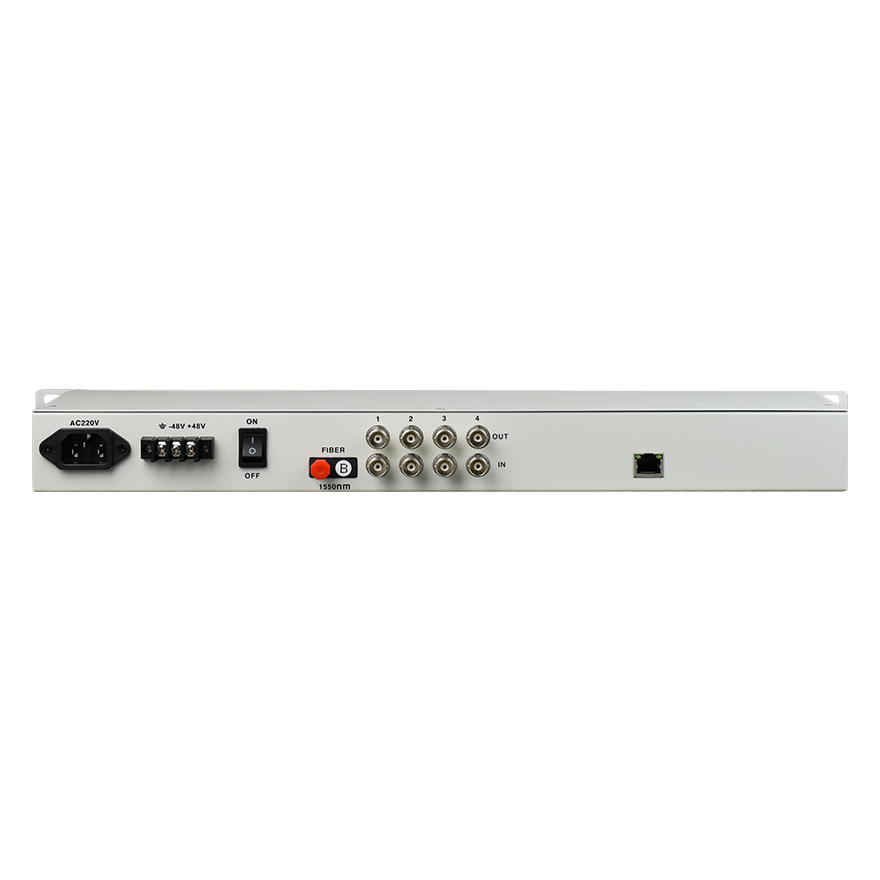

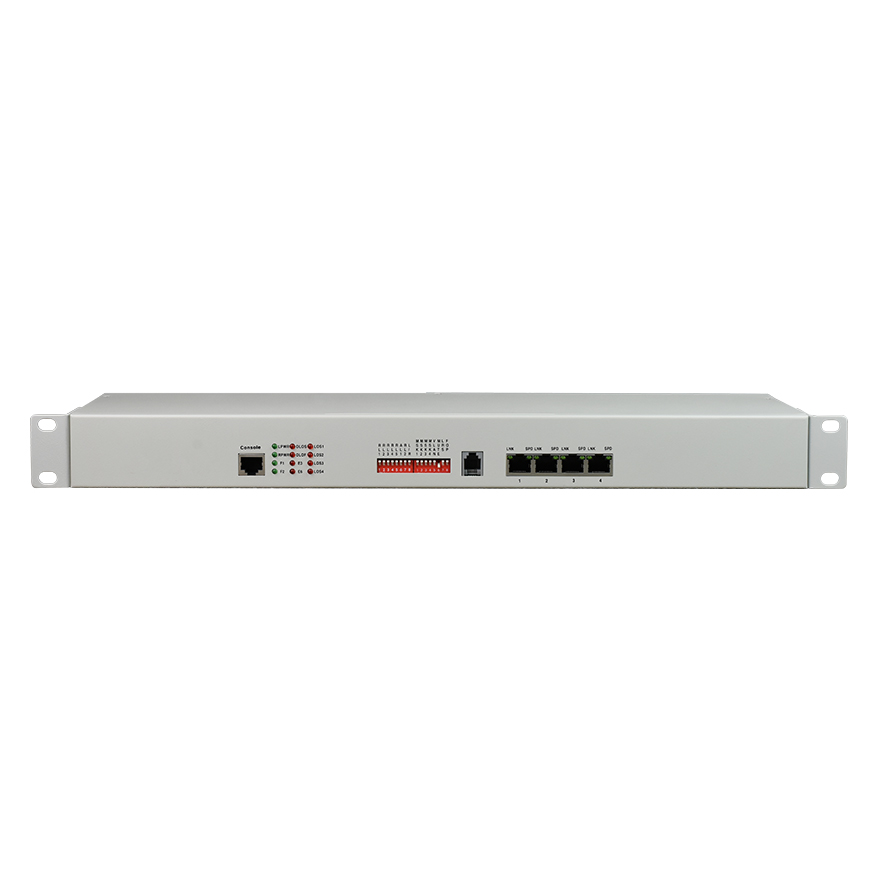

Description des ports	Un port optique, 4 interfaces E1 (75/120 ohms), 4 interfaces Ethernet FE Une interface console, une interface d’extension 2, une interface téléphonique de service pour les interventions techniques
Alimentation	Alimentation : 180V à 260V CA ; –48V CC ; +24V CC Consommation électrique : ≤10 W
Dimensions	Dimensions du produit : 19 pouces 1U 483X138X44mm (largeur X profondeur X hauteur)
Poids	2.3 kg

Application

application du convertisseur e1 à 4 canaux vers fibre optique

Documentation et vérification du projet — FCP-E4F4

Avant toute commande ou tout câblage, confirmez le modèle et la configuration exacts, le brochage des interfaces, la compatibilité optique ou réseau, l'alimentation d'entrée et les conditions d'installation. Les configurations en option ne sont pas interchangeables.

Consulter les documents techniques FCTEL · Demander la fiche technique et le schéma de câblage à jour propres au modèle
