Cet appareil fournit une interface 1-8*E1, une interface Ethernet 1-4*10/100M (vitesse de fil 100M).
Cet appareil fournit une interface 1-8*E1, une interface Ethernet 1-4*10M/100M (vitesse de fil 100M). L'interface Ethernet 4* est une interface de commutation, peut prendre en charge le VLAN. Il est très flexible. Il a une fonction d'alarme. Le travail est fiable, stable et à faible consommation d'énergie, à haute intégration, de petite taille.
● Basé sur une CI auto-propriété
● Détecteur optique modulaire à large plage dynamique
● L'interface Ethernet (vitesse de ligne 100 Mbit/s) offre un débit de 10/100 Mbit/s, en mode semi-duplex/duplex intégral avec négociation automatique.
● L'interface E1 est conforme à la norme G.703 et utilise une technologie de récupération d'horloge numérique et de verrouillage de phase fluide.
● Utilise un téléphone standard à 2 fils (sans poignées téléphoniques) configuré comme ligne d'assistance téléphonique pour les ordres d'ingénierie (en option)
● En cas de perte de signal optique, le système détecte la mise hors tension du périphérique distant ou la déconnexion de la fibre et signale une alarme par LED.
● L'appareil local peut visualiser l'état de fonctionnement de l'appareil distant
● Fournir une commande via l'interface distante Loop Back, facilitant la maintenance de la ligne
● La distance de transmission est de 2 à 120 km sans interruption
● Alimentation : 220 V CA, 48 V CC ou 24 V CC (en option)
● Fonction de détection de polarité de l'alimentation CC-48 V/CC-24 V, sans polarité
● Fibre
Fibre multimode
50/125 µm, 62.5/125 µm,
Distance de transmission maximale : 5 km à fibre monomode 62.5/125 um, atténuation (3 dbm/km)
Longueur d'onde: 820nm
Puissance de transmission : -12 dBm (min) ~ -9 dBm (max)
Sensibilité du récepteur : -28 dBm (min)
Bilan de liaison : 16 dBm
Fibre monomode
8/125um, 9/125um
Distance de transmission maximale : 40 km
Distance de transmission : 40 km à fibre monomode 9/125 um, atténuation (0.35 dbm/km)
Longueur d'onde: 1310nm
Puissance de transmission : -9 dBm (min) ~ -8 dBm (max)
Sensibilité du récepteur : -27 dBm (min)
Bilan de liaison : 18 dBm
● Interface E1
Norme d'interface : conforme au protocole G.703 ;
Débit d'interface : n*64 Kbps±50 ppm ;
Code d'interface : HDB3 ;
E1 Impédance : 75Ω (déséquilibré), 120Ω (équilibré) ;
Tolérance à la gigue : Conformément aux protocoles G.742 et G.823
Atténuation autorisée : 0 à 6 dBm
● Interface Ethernet (10/100 M)
Débit d'interface : 10/100 Mbps, négociation automatique en semi-duplex/duplex intégral
Norme d'interface : Compatible avec IEEE 802.3, IEEE 802.1Q (VLAN)
Capacité d'adresse MAC : 4096
Connecteur : RJ45, prend en charge Auto-MDIX
● Environnement de travail
Température de fonctionnement: -10 ° C ~ 50 ° C
Humidité de fonctionnement : 5%~95 % (sans condensation)
Température de stockage: -40 ° C ~ 80 ° C
Humidité de stockage : 5%~95 % (sans condensation)
|
Modèle |

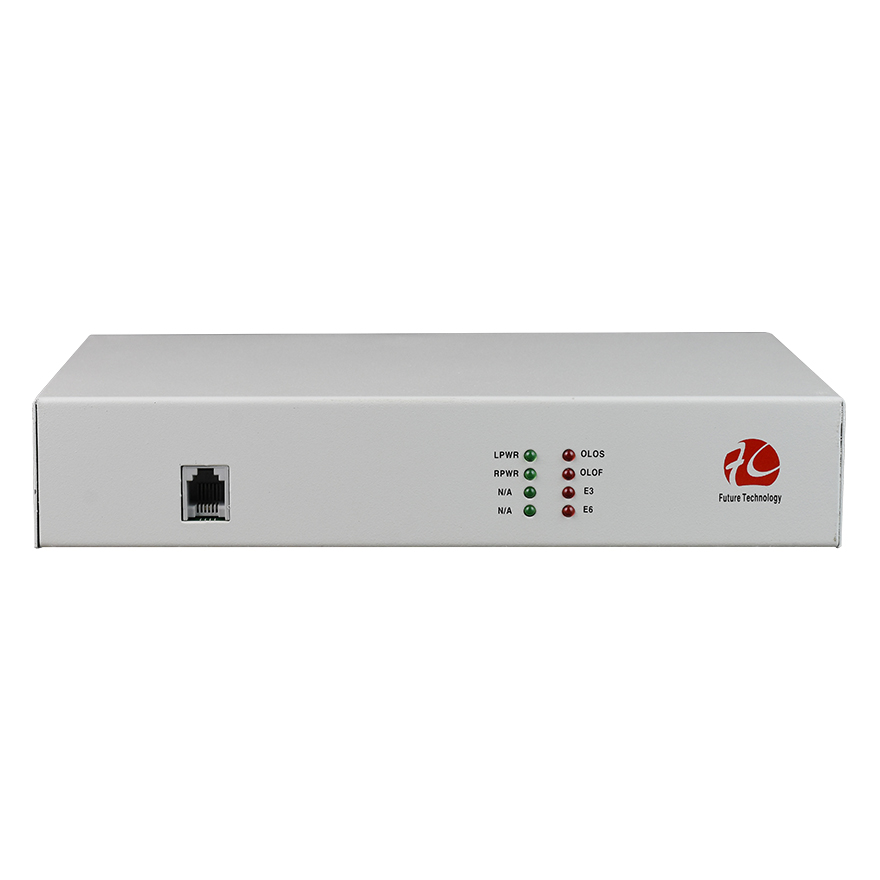

Numéro de modèle : FCP-E8F4 |
|
Description fonctionnelle |
8E1+4FE PDH, commande de téléphone filaire, type de bureau |
|
Description du port |
Un port optique, 8 interfaces E1 (75/120 ohms), 4 interfaces Ethernet FE, une interface téléphonique filaire de commande d'ingénierie |
|
Tuning Moteur |
Alimentation : CA 180 V ~ 260 V ; CC – 48 V ; CC + 24 V Consommation électrique : ≤10 W |
|
Poids |
1.5KG |
