Cet appareil fournit 1-8*interface E1, 1-4*interface Ethernet 10M/100M (vitesse de fil 100M) et 2 interfaces d'extension.
Cet appareil fournit 1-8*interface E1, 1-4*interface Ethernet 10M/100M (vitesse de fil 100M) et 2 interfaces d'extension. L'interface Ethernet 4* est une interface de commutation, qui peut prendre en charge le VLAN. 2 interfaces d'extension peuvent être utilisées comme canal de transmission de données asynchrones RS232/RS485/RS422. Il est très flexible. Il a une fonction d'alarme. Le travail est fiable, stable et à faible consommation d'énergie, à haute intégration, de petite taille.
● Basé sur l'auto-copyright IC
● Détecteur optique dynamique large modulaire
● Le débit de l'interface Ethernet (vitesse de ligne 100 M) est de 10 M/100 M, semi-duplex/duplex intégral Auto-Nego
● L'interface E1 est conforme à la norme G.703, adopte la récupération d'horloge numérique et la technologie de verrouillage de phase fluide
● Utilise un téléphone standard à 2 fils (poignées non téléphoniques) défini comme ligne directe pour les commandes d'ingénierie (en option)
● L'interface d'extension Provide2 peut être utilisée comme canal de transmission de données asynchrones RS232/RS485/RS422
● Lorsque l'optique perd le signal, elle peut détecter que l'appareil distant est hors tension ou que la fibre est déconnectée et indique une alarme par LED
● L'appareil local peut visualiser l'état de fonctionnement de l'appareil distant
● Fournit une commande de boucle de retour à l'interface distante, facilite la maintenance de la ligne
● La distance de transmission peut atteindre 2 à 120 km sans interruption
● AC 220V, DC-48V, DC24V peuvent être en option
● Fonction de détection de polarité de l'alimentation DC-48V/DC24V, sans polarité
● Fibre
Fibre multimode
50/125 µm, 62.5/125 µm,
Distance de transmission maximale : 5 km à fibre monomode 62.5/125 um, atténuation (3 dbm/km)
Longueur d'onde: 820nm
Puissance de transmission : -12 dBm (min) ~ -9 dBm (max)
Sensibilité du récepteur : -28 dBm (min)
Bilan de liaison : 16 dBm
Fibre monomode
8/125um, 9/125um
Distance de transmission maximale : 40 km
Distance de transmission : 40 km à fibre monomode 9/125 um, atténuation (0.35 dbm/km)
Longueur d'onde: 1310nm
Puissance de transmission : -9 dBm (min) ~ -8 dBm (max)
Sensibilité du récepteur : -27 dBm (min)
Bilan de liaison : 18 dBm
● Interface E1
Norme d'interface : conforme au protocole G.703 ;
Débit d'interface : n*64 Kbps±50 ppm ;
Code d'interface : HDB3 ;
E1 Impédance : 75Ω (déséquilibré), 120Ω (équilibré) ;
Tolérance à la gigue : Conformément aux protocoles G.742 et G.823
Atténuation autorisée : 0 à 6 dBm
● Interface Ethernet (10/100M)
Débit d'interface : 10/100 Mbps, négociation automatique en semi-duplex/duplex intégral
Norme d'interface : Compatible avec IEEE 802.3, IEEE 802.1Q (VLAN)
Capacité d'adresse MAC : 4096
Connecteur : RJ45, prend en charge Auto-MDIX
● Environnement de travail
Température de fonctionnement: -10 ° C ~ 50 ° C
Humidité de fonctionnement : 5%~95 % (sans condensation)
Température de stockage: -40 ° C ~ 80 ° C
Humidité de stockage : 5%~95 % (sans condensation)
|
Modèle |
Numéro de modèle : FCP-E8F4 |
|
Description fonctionnelle |
8E1+4FE PDH, commande de téléphone filaire, 19" pouces 1U, interface de console |
|
Description du port |

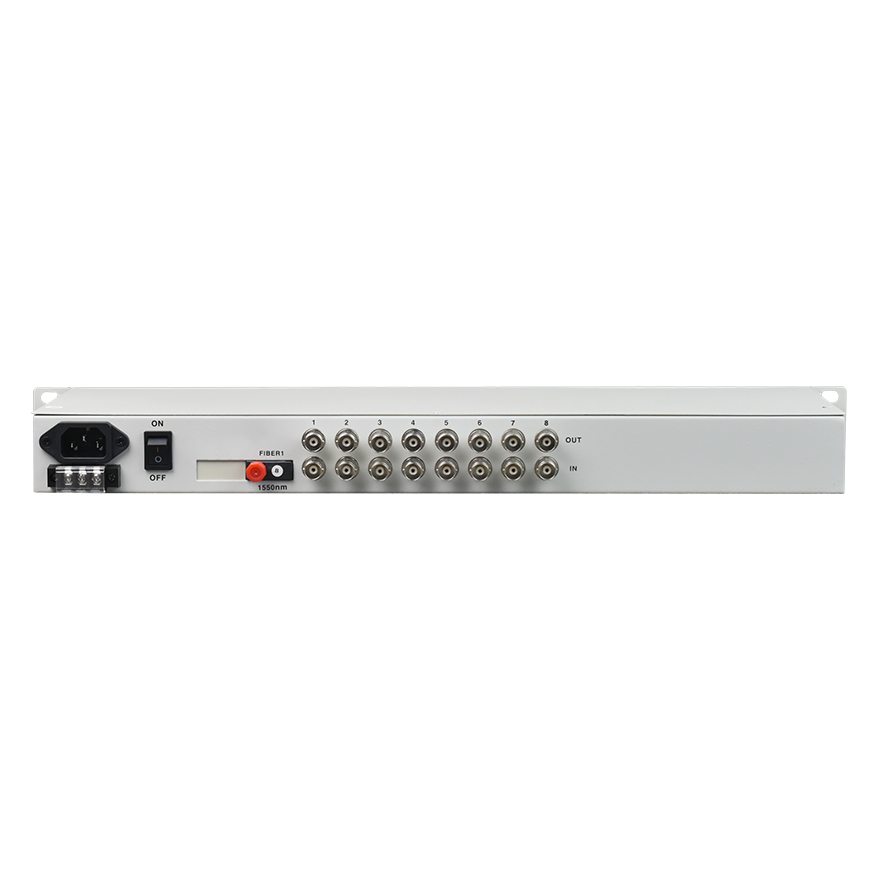

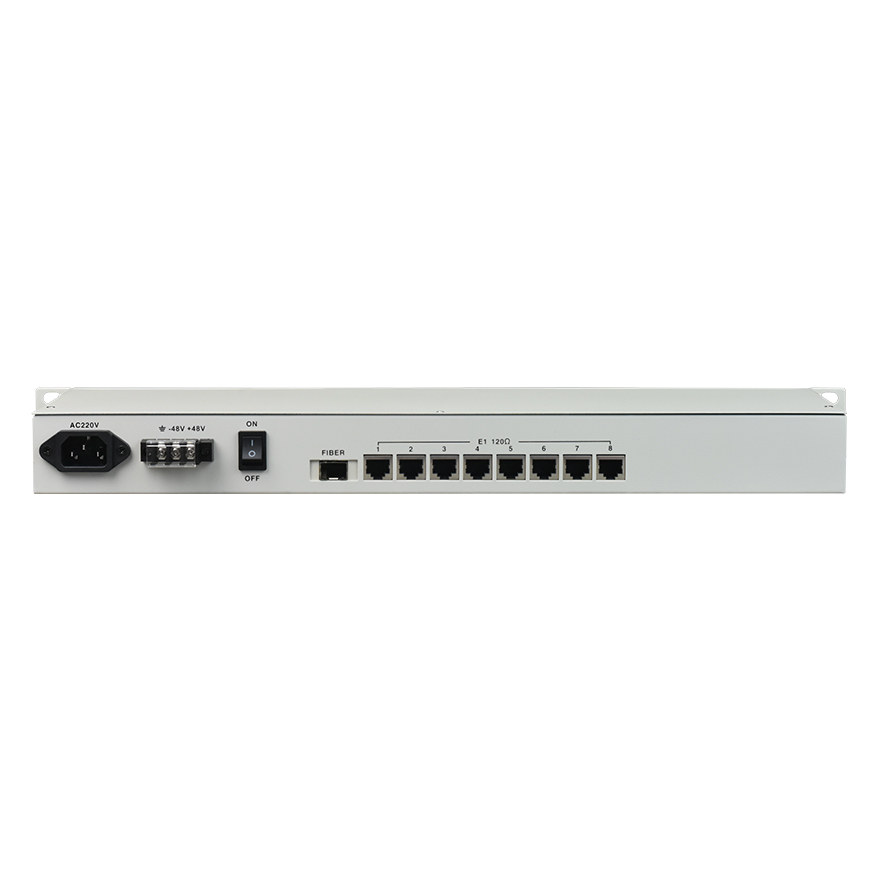

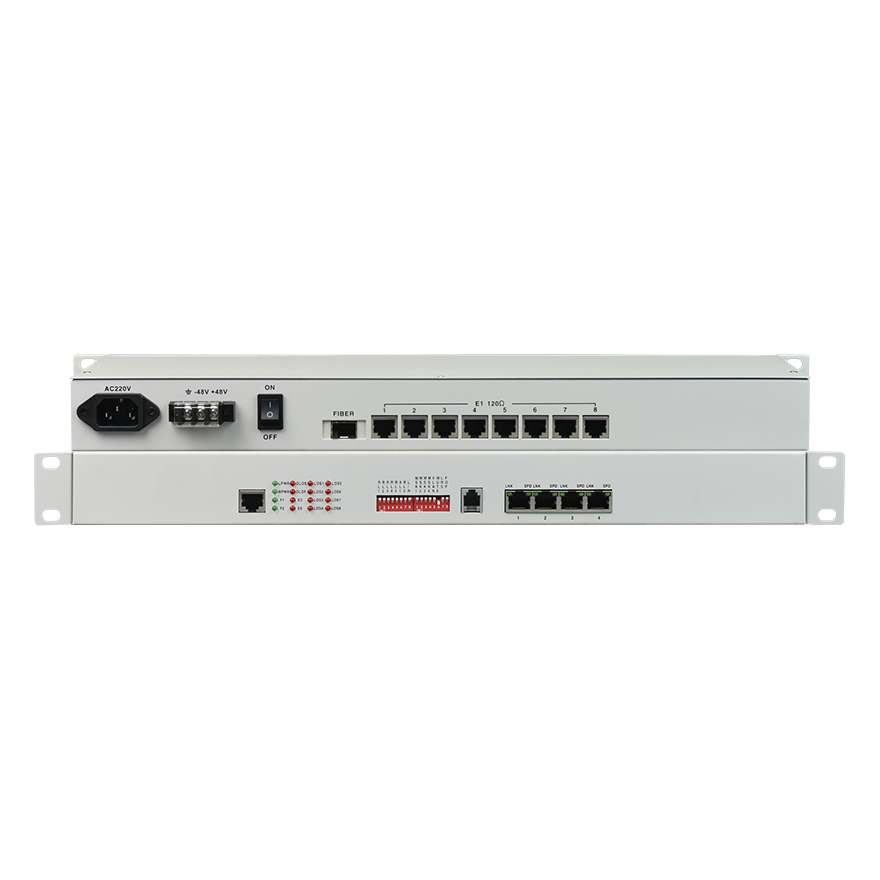

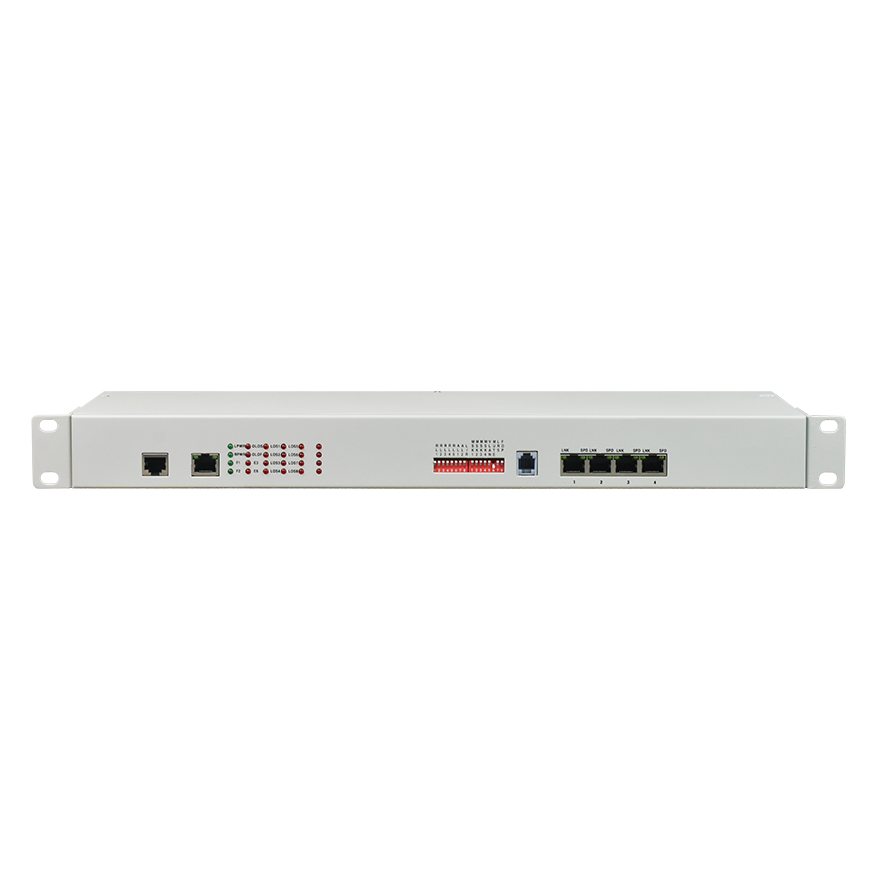

Un port optique, 8 interfaces E1 (75/120 ohms), 4 interfaces Ethernet FE Une interface de console, 2 interfaces d'extension, une interface téléphonique de commande technique |
|
Tuning Moteur |
Alimentation : CA 180 V ~ 260 V ; CC – 48 V ; CC + 24 V Consommation électrique : ≤10 W |
|
Dimension |
Taille du produit : 19 pouces 1U 483X138X45mm(LXPXH) |
|
Poids |
2.5KG |
