Cette série de produits comprend des convertisseurs de média Ethernet IEEE802.3, permettant la conversion ou l’extension de la transmission réseau entre des supports à paire torsadée 1-2*10/100Base-T et à fibre optique 100Base-FX, principalement utilisés pour la transmission longue distance sur réseau optique (20/40/60/80/120 km). Le port Ethernet fournit une alimentation IEEE802.3af / at pour alimenter d’autres appareils, tels que des points d’accès sans fil (AP), via des câbles Ethernet de catégorie 5, ou des téléphones IP.
- Recherche de produits Guide : espace = ET, | = OU, ! = NON

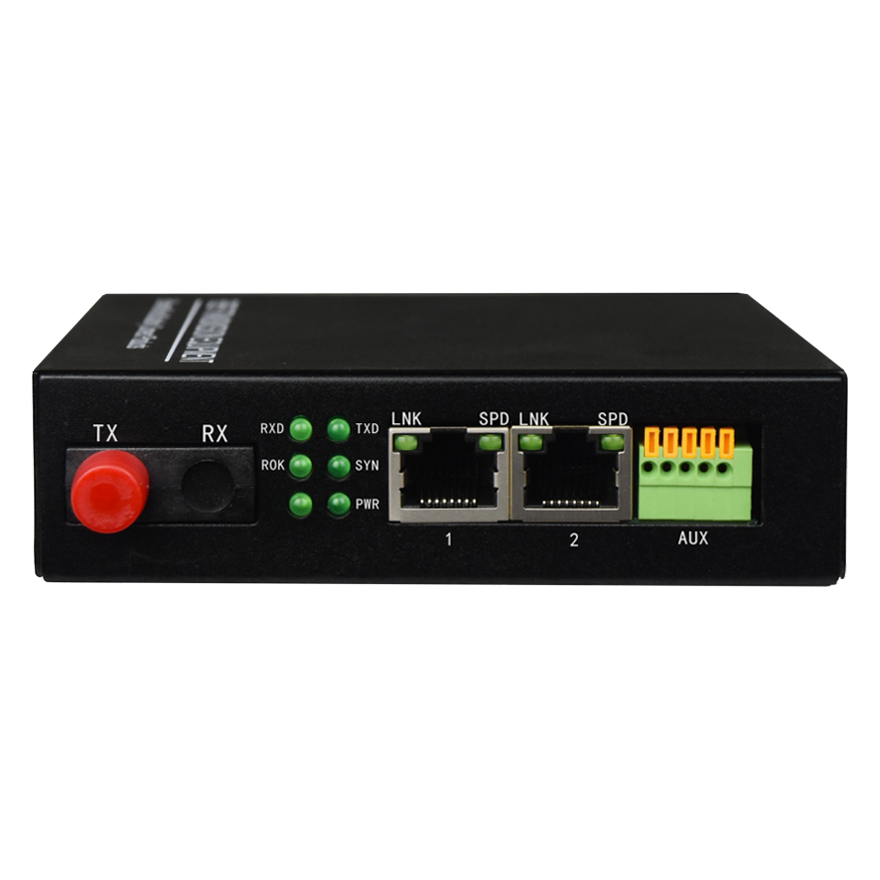

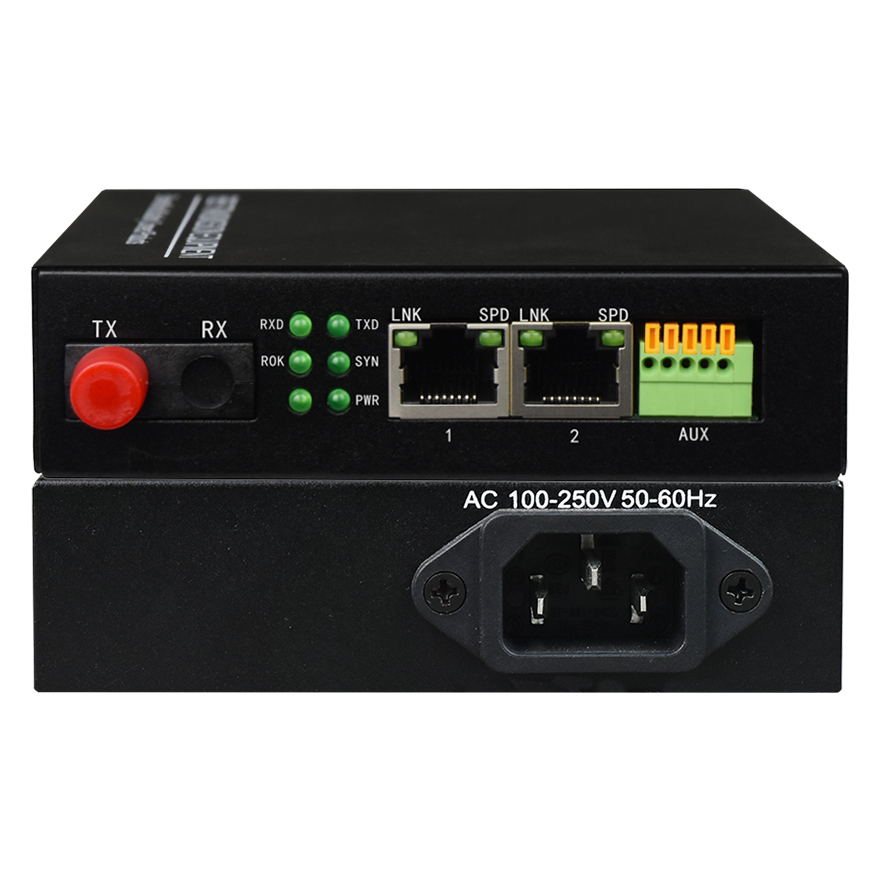

Émetteur-récepteur à fibre optique POE 1-2*FE
Modèle
FCM-F1-AF/AT
Description :
Cette série de produits comprend des convertisseurs de média Ethernet IEEE802.3, permettant la conversion ou l’extension de la transmission réseau entre des supports à paire torsadée 1-2*10/100Base-T et à fibre optique 100Base-FX, principalement utilisés pour la transmission longue distance sur réseau optique (20/40/60/80/120 km).
Présentation
Caractéristiques
● S’adapte automatiquement à un environnement 10/100Mbps, facilitant l’évolution vers différents réseaux ;
● L’émetteur-récepteur dispose notamment de fonctions de surveillance des blocages et de réinitialisation automatique ; il fonctionne durablement sans se bloquer dans un environnement de transmission vidéo à fort trafic, ce qui réduit considérablement la charge de maintenance des équipements ;
● L’émetteur-récepteur intègre une mémoire tampon haute vitesse de grande capacité et offre une bande passante de commutation du fond de panier de 1.4G, afin d’éviter les saccades dues à la transmission de trames en rafale lorsque les images de surveillance des caméras IP changent rapidement, notamment sous l’effet des reflets des phares des véhicules sur une route par une nuit pluvieuse ;
● Prend en charge la transmission de paquets de données longs en VLAN ainsi que des paquets Ethernet pouvant atteindre 1552 octets ou plus pour certains protocoles de transmission d’images sur réseau utilisant des trames Jumbo ;
● Prend en charge les communications réseau en duplex intégral et semi-duplex, avec auto-négociation et adaptation automatique MDI / MDI-X de l’interface électrique, sans réglage manuel, pour faciliter le câblage sur site ;
● Prend en charge le protocole d’économie d’énergie IEEE 802.3az ; faible consommation et faible dégagement de chaleur, permettant un fonctionnement stable de longue durée ;
● Prend en charge l’alimentation des points d’accès Ethernet et des caméras de surveillance via des câbles Ethernet de catégorie 5 ;
● Ethernet 1-2 prend en charge l’alimentation standard IEEE802.3af / at ; chaque port peut fournir la pleine puissance de 15.4W (IEEE802.3af) ou de 25.5W (IEEE802.3at) ;
● Interface Ethernet avec protection contre la foudre à trois niveaux, conforme à la norme GB / T17626.5 (IEC61000-4-5) pour une onde de courant de court-circuit de 10 / 700μs et une tension de crête de sortie à vide de 6KV ;
Paramètres
● Interface optique Ethernet
Longueur d’onde de fonctionnement : 1310nm, 1490nm, 1550nm
Débit : 100M, mode duplex intégral ou semi-duplex
Protocole : prend en charge IEEE 802.3, IEEE 802.1Q (VLAN)
Table d’adresses MAC : apprentissage de 4096 adresses MAC
Interface physique : FC / SC / ST / LC
La distance de transmission sur fibre est limitée par les pertes du trajet optique et les pertes supplémentaires dues aux terminaisons de connexion, aux connecteurs et aux panneaux de brassage. La distance de transmission peut également être limitée par la bande passante de la fibre optique.
● Interface Ethernet 10/100M
Protocole : conforme à IEEE 802.3, IEEE802.1Q (VLAN)
Débit : adaptation automatique 10 / 100M, MAC à adaptation entièrement automatique en duplex intégral / semi-duplex
Table d’adresses : apprentissage de 8K adresses MAC
Interface physique : prise RJ45, prise en charge d’Auto-MDIX (adaptation automatique aux câbles croisés / droits)
● Caractéristiques POE Ethernet
Norme PoE : IEEE 802.3af / at
Type PoE : méthode d’alimentation en extrémité (en option,
méthode d’alimentation intermédiaire)
Caractéristiques du port PoE : puissance de sortie du port 15.4W /
25.5W
Conducteurs de transmission PoE : paire 1/2 +, paire 3/6 - (en option, paire 4/5
+, paire 7/8 -)
● Caractéristiques environnementales
Température de fonctionnement : -10 ℃ – +60 ℃
Température de stockage : -40 ℃ – +85 ℃
Humidité : 0% -95% (sans condensation)
MTBF : > 100,000 heures
Caractéristiques techniques
|
Référence du produit |
FCM-F1-AF/AT FCM-F2-AF/AT |
|
Description des fonctions du produit |
Émetteurs-récepteurs à fibre optique POE 1-2*FE prenant en charge l’alimentation à pleine puissance IEEE802.3af ou IEEE802.3at |
|
Description des ports de service |
2 interface électrique Fast Ethernet ; 1 interface à fibre optique Fast Ethernet |
|
Alimentation |

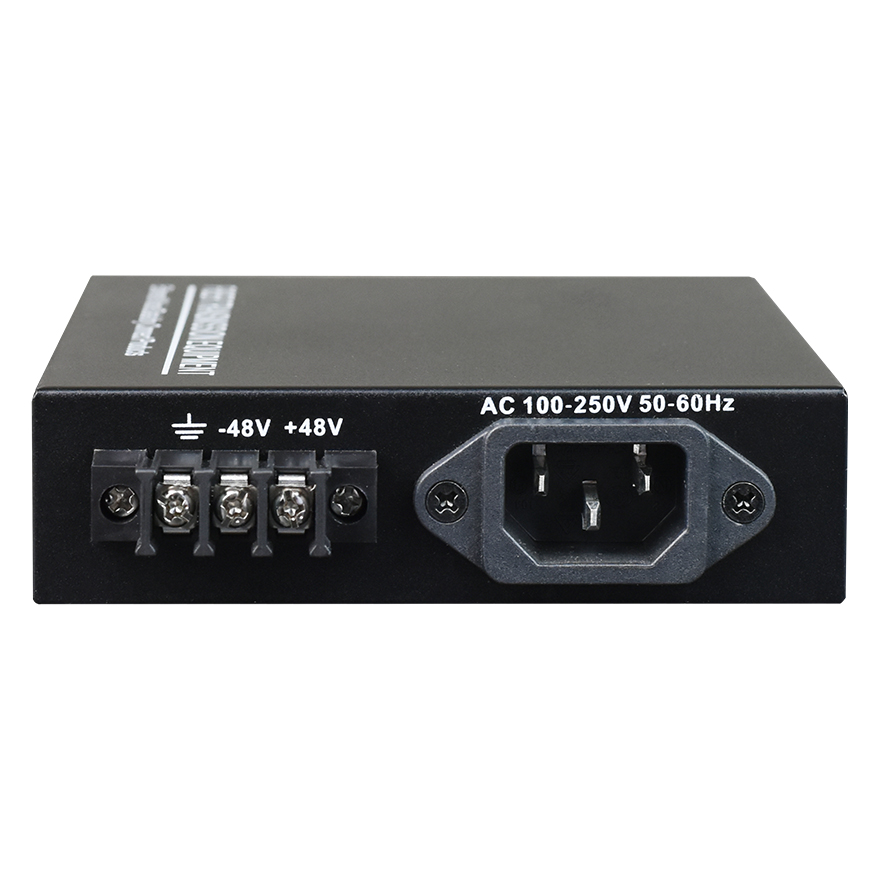

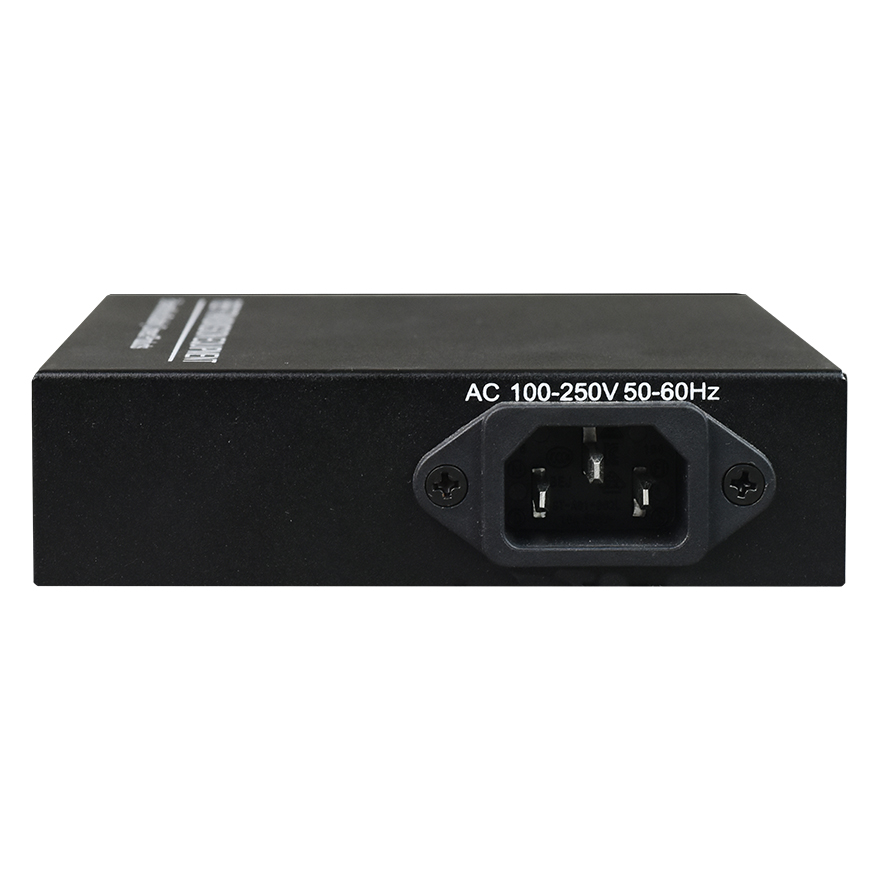

AC220V ou DC-48V (alimentation en option), prise en charge d’une alimentation de secours redondante |
|
Dimensions du produit |
(L × l × H) 140 * 110 * 30mm, modèle de bureau |
|
Poids |
0.5Kg / pièce |
Application
Produits associés
Documentation et vérification du projet — FCM-F1-AF/AT
Avant toute commande ou tout câblage, confirmez le modèle et la configuration exacts, le brochage des interfaces, la compatibilité optique ou réseau, l'alimentation d'entrée et les conditions d'installation. Les configurations en option ne sont pas interchangeables.
Consulter les documents techniques FCTEL · Demander la fiche technique et le schéma de câblage à jour propres au modèle
