Ce convertisseur d’interface fournit une interface E1 sans trame à 2048K ou une interface E1 avec trame à n*64Kbps, ainsi qu’une interface Ethernet, pour assurer la transmission de données Ethernet 10/100Base-T sur le canal E1. Il s’agit d’un pont Ethernet hautes performances à auto-apprentissage. Cet appareil est un dispositif d’extension Ethernet qui utilise un réseau (PDH/SDH/Micro-ondes) fournissant un canal E1 pour réaliser à moindre coût l’interconnexion Ethernet locale et distante via des interfaces série. L’appareil dispose d’une fonction de test de boucle entre équipements pour faciliter la mise en service et la maintenance quotidienne.
- Recherche de produits Guide : espace = ET, | = OU, ! = NON

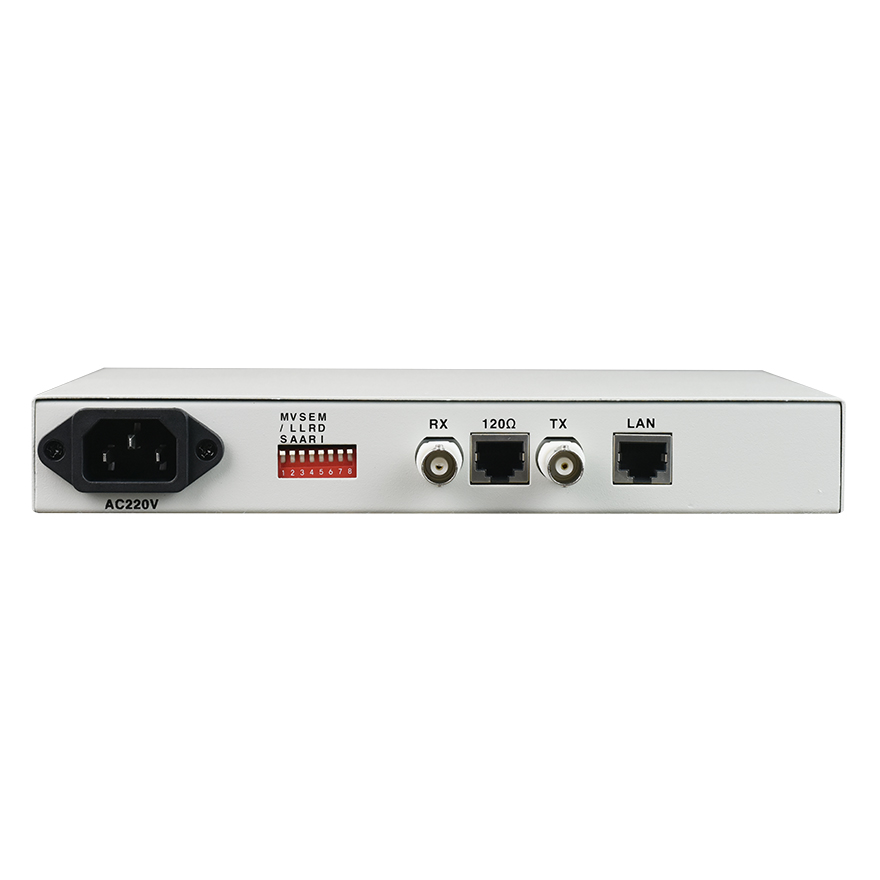

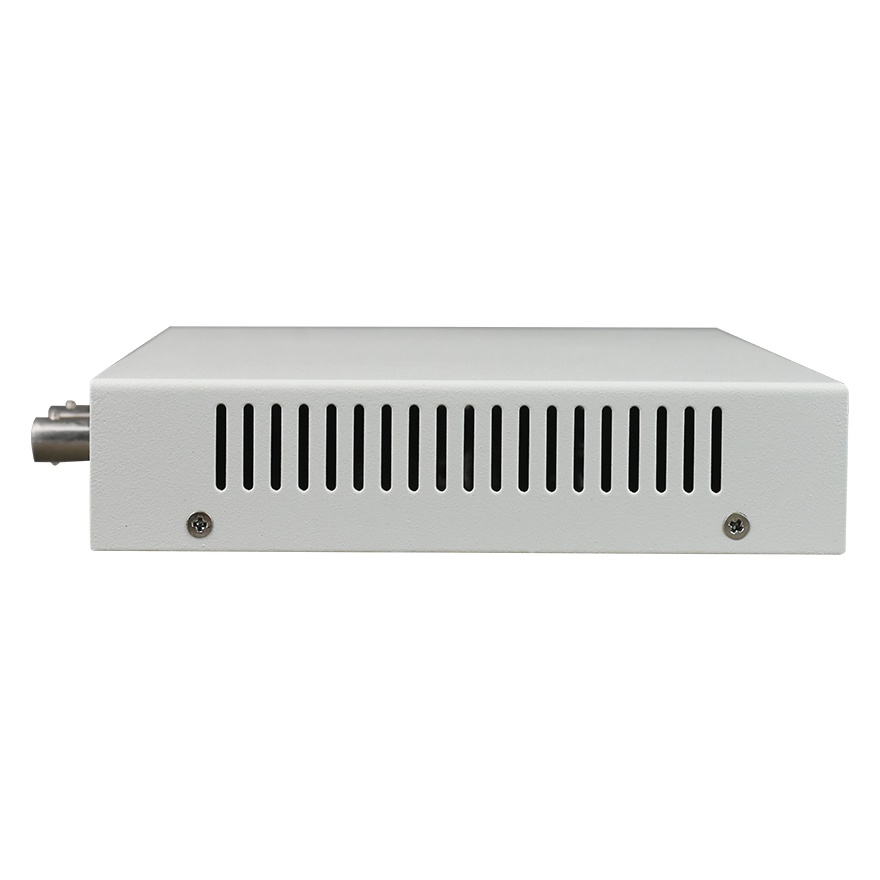

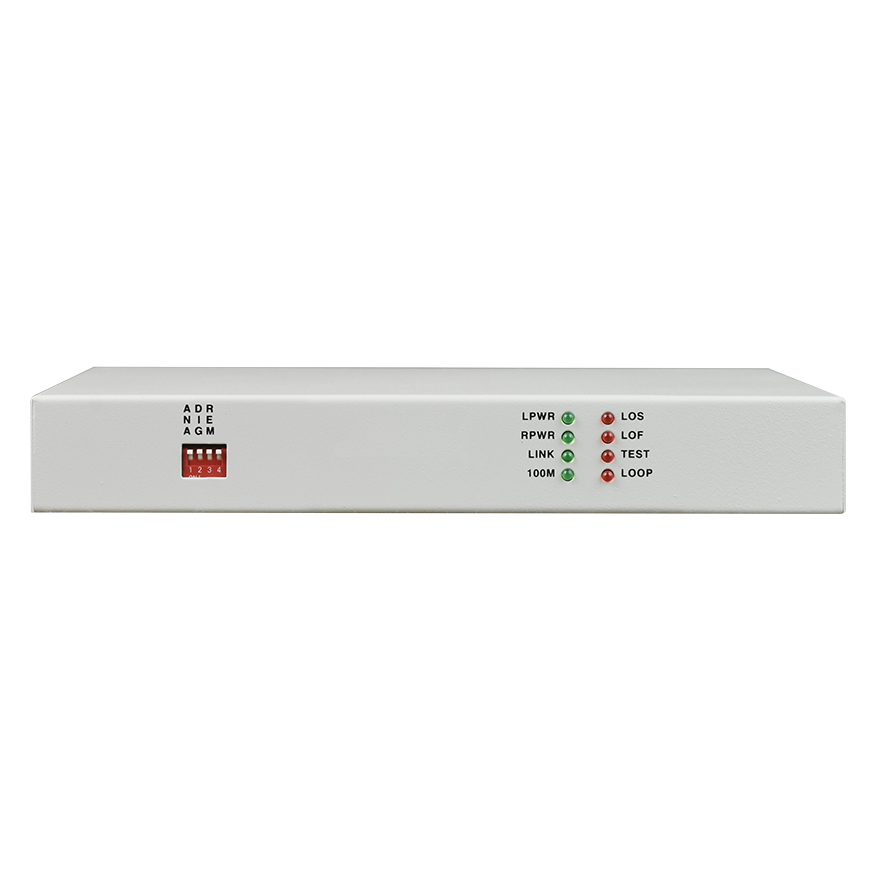

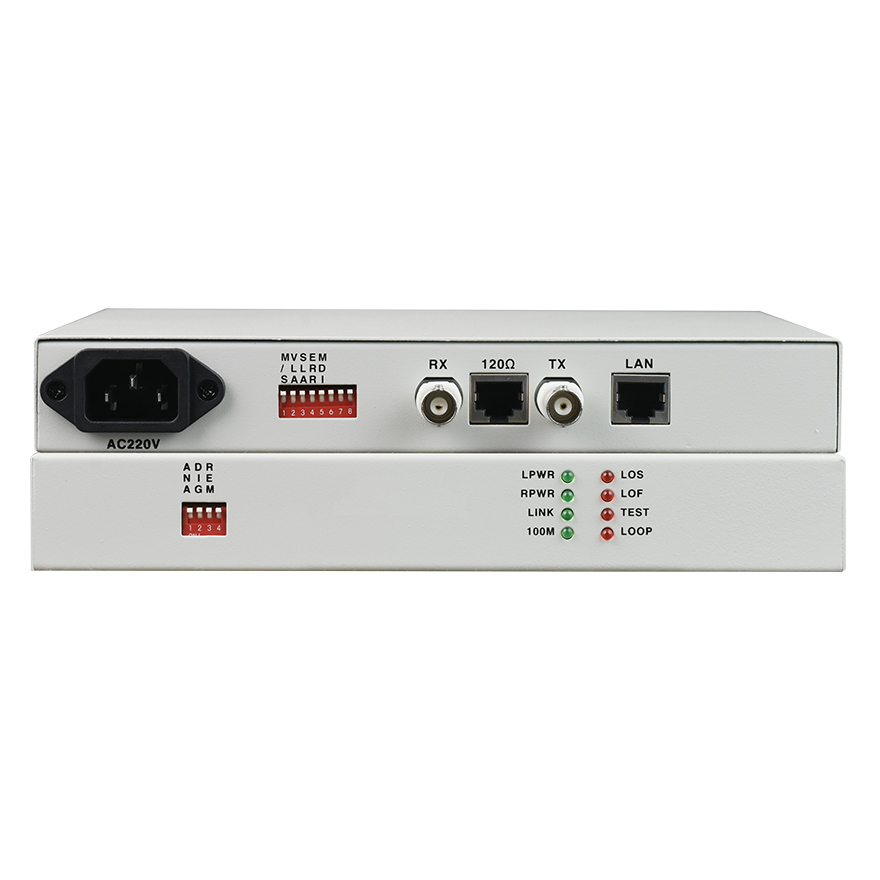

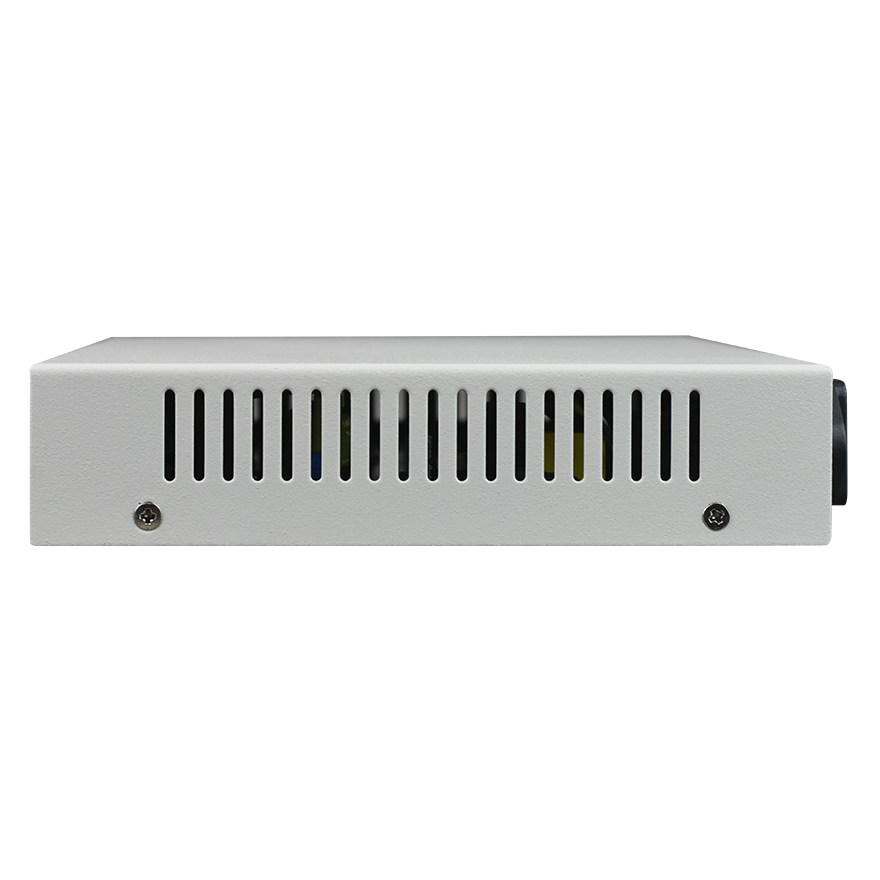

Convertisseur d’interface POE E1-FE af/at
Modèle
Nous contacter
Description :
Ce convertisseur d’interface fournit une interface E1 sans trame à 2048K ou une interface E1 avec trame à n*64Kbps, ainsi qu’une interface Ethernet, pour assurer la transmission de données Ethernet 10/100Base-T sur le canal E1.
Présentation
Caractéristiques
● Repose sur un circuit intégré propriétaire
● Prend en charge la configuration en mode sans trame (2048K) et permet de gérer l’état de l’équipement distant ; les données de gestion OAM n’occupent pas les intervalles de temps de l’utilisateur.
● Dispose d’une fonction de contrôle de bouclage de l’interface E1 afin d’éviter le blocage du convertisseur dû à un bouclage de l’interface ;
● Dispose d’un indicateur signalant la mise hors tension de l’équipement, une coupure de la ligne E1 ou une perte de signal ;
● Permet de configurer la ligne E1 pour qu’aucun signal LINK ne soit envoyé à l’interface Ethernet lorsque la ligne E1 est coupée ;
● L’interface Ethernet prend en charge les trames jumbo (2036 octets) ;
● Adresse MAC Ethernet dynamique entre équipements (4,096) avec filtrage des trames de données locales
● L’interface Ethernet prend en charge 10M/100M, l’auto-négociation semi-duplex/duplex intégral et AUTO-MDIX (adaptation automatique aux câbles croisés et droits) ;
● Dispose d’une fonction de surveillance Ethernet avec réinitialisation automatique pour éviter le blocage de l’équipement
● Permet de configurer à distance l’équipement dans n’importe lequel des 5 modes Ethernet et de désactiver la fonction AUTO-MDIX ;
● Propose 2 types d’horloge : horloge maître E1 et horloge de ligne E1 ;
● L’équipement local peut imposer son débit à l’équipement distant (cette fonction est inopérante lorsque l’équipement est en mode sans trame) ;
● Dispose de trois modes de bouclage : bouclage de l’interface E1 (ANA), bouclage de l’interface Ethernet (DIG), commande de bouclage de l’interface Ethernet de l’équipement distant (REM).
● Propose 2 impédances : 75 ohms asymétrique et 120 ohms symétrique ;
● Ethernet prend en charge l’alimentation conforme à la norme IEEE802.3af / at ; chaque port peut fournir une puissance de 15.4 W (IEEE802.3af) ou de 25.5 W (IEEE802.3at) ;
Paramètres
● Interface E1
Norme d’interface : conforme au protocole G.703 ;
Débit de l’interface : n*64 Kbps ±50 ppm ;
Code de ligne de l’interface : HDB3 ;
Impédance E1 : 75 Ω (asymétrique), 120 Ω (symétrique) ;
Tolérance à la gigue : conforme aux protocoles G.742 et G.823
Atténuation admissible : 0 à 6 dBm
● Interface Ethernet (10/100M)
Débit de l’interface : 10/100 Mbps, auto-négociation semi-duplex/duplex intégral
Norme d’interface : compatible avec IEEE 802.3, IEEE 802.1Q (VLAN)
Capacité en adresses MAC : 4096
Connecteur : RJ45, prise en charge d’Auto-MDIX
● Caractéristiques POE Ethernet
Norme PoE : IEEE 802.3af / at
Type PoE : méthode d’alimentation en extrémité (en option,
méthode d’alimentation intermédiaire)
Caractéristiques du port PoE : puissance de sortie du port 15.4W /
25.5W
Conducteurs de transmission PoE : paire 1/2 +, paire 3/6 - (en option, paire 4/5
+, paire 7/8 -)
● Environnement de fonctionnement
Température de fonctionnement : -10 °C à 50 °C
Humidité de fonctionnement : 5%~95 % (sans condensation)
Température de stockage : -40°C à 80°C
Humidité de stockage : 5% à 95 % (sans condensation)
Caractéristiques techniques
|
Description fonctionnelle |
Convertisseur POE E1 – FE à 1 canaux, compatible AF/AT |
|
Description des ports |
Une interface E1 ; 1*interface FE |
|
Alimentation |
Alimentation : 180V à 260V CA ; –48V CC ; +24V CC Consommation électrique : ≤10 W |
|
Dimensions |
Dimensions du produit : format mini 216X140X31mm (largeur x profondeur x hauteur), 1.3KG/pièce
|
Application
Produits associés
Documentation et vérification du projet
Avant toute commande ou tout câblage, confirmez le modèle et la configuration exacts, le brochage des interfaces, la compatibilité optique ou réseau, l'alimentation d'entrée et les conditions d'installation. Les configurations en option ne sont pas interchangeables.
Consulter les documents techniques FCTEL · Demander la fiche technique et le schéma de câblage à jour propres au modèle
