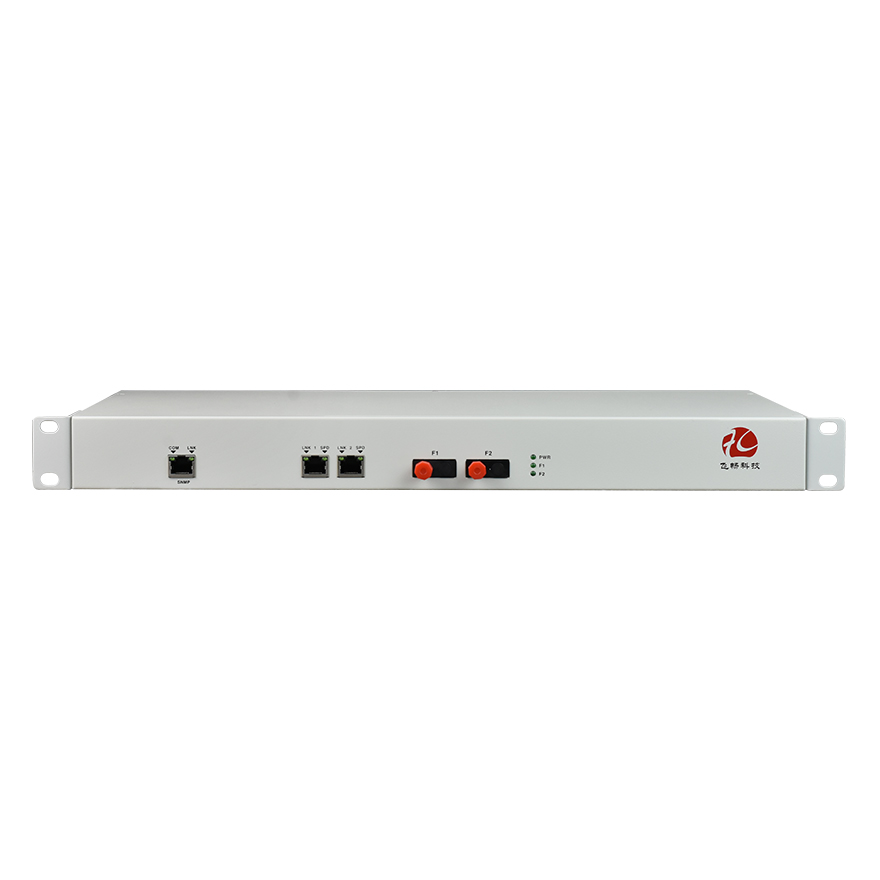

128-канальный преобразователь «сухой контакт — Ethernet» | Конвергентный тип

Конвергентное 128-канальное оборудование с сухими контактами может передавать до 128 каналов переключателя сухого контакта в двухслойной сети Ethernet. Его можно разделить на два типа оборудования: центральное оборудование типа конвергенции и оборудование узловой машины, а середина может быть подключена к коммутатору уровня 2;

Продукт решает проблемы электромагнитных помех, помех наземной среды и повреждения молнией, а также повышает надежность, безопасность и конфиденциальность передачи данных. Он может широко использоваться в различных промышленных системах управления, управления процессами и управления движением, особенно подходит для банков, электростанций и отделов и систем с особыми требованиями к среде электромагнитных помех.

● Оборудование в точке центра конвергенции должно обеспечивать максимум 128 сухих контактов, а два электрических порта Ethernet 100M и два оптических порта Ethernet 100M могут быть подключены к двум оптическим направлениям;

● Оборудование узловой машины должно обеспечивать не более 8 каналов сухого контакта, 2 электрических порта Ethernet 100M и 1 оптический порт Ethernet SFP 100M;

● Автоматическое определение значения входного переключателя, когда входное состояние, выходной переключатель является состоянием, что удобно для открытия проекта;

● Когда значение переключателя находится в состоянии запуска или когда оптоволокно не подключено, другие состояния переключателя стабильны, и нет состояния беспорядочного действия;

● Он может поддерживать двухстороннее 64-канальное переключение сухого контакта или мокрого контакта (оптическое МОП-реле), с высокой надежностью и высокой скоростью срабатывания;

● Каждая материнская плата может быть подключена к узловому оборудованию с общим сухим контактом не более 128 каналов и оборудованию на конце конвергенции через коммутатор;

● Функция автоматического сброса мониторинга сбоев с отправкой и обнаружением пакетов Heartbeat;

● Он может поддерживать независимое управление сетью SNMP, проверять состояние включения/выключения офиса и всех интерфейсных устройств, а также рабочее состояние Ethernet и управлять интерфейсным оборудованием;

● Интерфейс переключателя молниезащиты соответствует IEC61000-4-5 (8/20 мкс), дифференциальный режим: 6 кВ, сопротивление (2 Ом); общий режим: 6 кВ, сопротивление (2 Ом);

● Можно выбрать переменный ток 220 В, постоянный ток – 48 В, постоянный ток + 24 В. В источнике постоянного тока нет положительного и отрицательного полюса.

● Тип волокна

Рабочая длина волны: 1310 нм, 1550 нм

Скорость: 100M, полнодуплексный режим или режим полуповторителя

Протокол: Поддержка IEEE 802.3, IEEE 802.1Q (VLAN)

Таблица MAC-адресов: может запомнить 4096 MAC-адресов

Физический интерфейс: FC/SC

Расстояние передачи по оптоволокну ограничено потерями оптического пути и дополнительными потерями, вызванными соединительными клеммами, разъемами и коммутационными платами. Расстояние передачи также может быть ограничено пропускной способностью волокна

● 10 / 100 / 1000M Ethernet

Протокол: IEEE 802.3az, IEEE 802.1Q (VLAN)

Скорость: 10/100M адаптивная, полный/полудуплексный полный

адаптивный

Таблица MAC-адресов: можно узнать 4096 MAC

адреса

Физический интерфейс: RJ45 с поддержкой автоматического mdix

● Интерфейс с сухим контактом

Тип выходного интерфейса:

Сухой контакт: Оптический МОП-релейный выход

(максимальное внутреннее сопротивление 25 Ом)

Импульс мокрого контакта: выход оптического МОП

Реле, 0-vcc (VCC — напряжение питания

машина)

Время отклика выходного сигнала реле сухого контакта: <1.2 мс,

Оптический МОП-релейный выход < 0.6 мс

Выход сухого контакта реле сигнала переключения составляет 30 В постоянного тока / 0.5 А;

выход оптического МОП-реле составляет 245 В постоянного тока / 0.12 А

Максимальная частота переключения: 50 Гц

Защита от перенапряжения на выходе: телевизоры + твердый разряд

защита трубки

Физический интерфейс: клеммная колодка

● Мощность

Электропитание системы: переменный ток 180 В ~ 260 В; постоянный ток – 48 В; постоянный ток + 24 В

Потребляемая мощность: ≤ 10 Вт

● Экологические показатели

Рабочая температура: – 40 ℃ ~ 85 ℃.

Рабочая влажность: 5% – 95% (без конденсации)

Температура хранения: - 40 ℃ ~ 85 ℃

Влажность при хранении: 5% – 95% (без конденсации)
