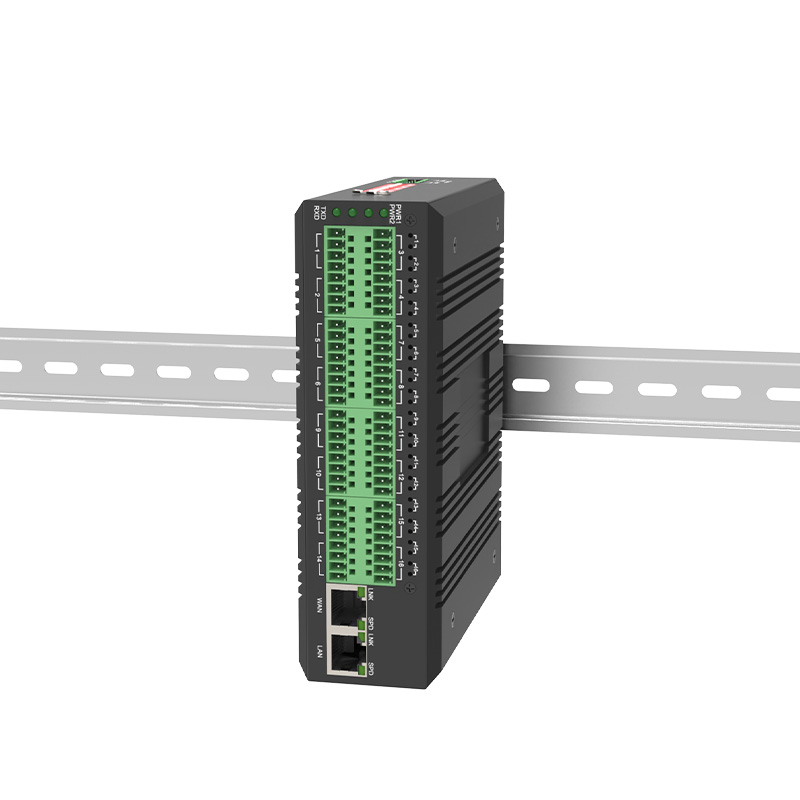

32-портовый преобразователь сигналов замыкания сухих контактов для передачи по Ethernet (с управлением через WEB и SNMP)

5,576 +7
Отправить запрос
Модель FCT-K3201
Описание:

Этот промышленный преобразователь сухих контактов в Ethernet для монтажа на DIN-рейку имеет степень защиты IP40 и представляет собой сетевой сервер сухих контактов, обеспечивающий быстрое подключение устройств с сухими контактами к сети.

Обзор

Этот промышленный преобразователь сухих контактов в Ethernet для монтажа на DIN-рейку имеет степень защиты IP40 и представляет собой сетевой сервер сухих контактов, обеспечивающий быстрое подключение устройств с сухими контактами к сети. Он поддерживает 32 каналов дискретного ввода или вывода (DI/DO): DI поддерживает режим входа типа «сухой контакт», а DO — режимы выхода типа «сухой контакт» и импульсного выхода (потенциальный контакт). Устройство оснащено двумя портами Ethernet 100 Мбит/с, предоставляющими два IP и два MAC-адреса для управления по нескольким сетям или резервирования сети. Возможен монтаж на DIN-рейку шириной 35 мм или на стену.



Сервер сухих контактов поддерживает несколько сетевых протоколов, таких как TCP, UDP, ARP, ICMP, HTTP, DNS, DHCP, SNMP, Telnet, а также SSH. Он обладает широким набором функций управления, включая контроль доступа, быструю настройку и обновление через сеть. Поддерживает до 4 сеансов TCP или UDP и различные режимы работы, такие как Modbus TCP, Сервер TCP, Клиент TCP, Сервер UDP, Клиент UDP и другие. Также поддерживается доступ через WEB. Кроме того, устройство поставляется с утилитой настройки и управления для Windows, позволяющей подключать устройства с сухими контактами к сети с помощью простых настроек. Интерфейс системы сетевого управления удобен, прост в использовании и обеспечивает комфортную работу.



Аппаратная конструкция отличается отсутствием вентилятора, низким энергопотреблением, широкими диапазонами рабочих температур и напряжения питания. Устройство прошло строгие испытания в соответствии с отраслевыми стандартами для работы в промышленных условиях с жесткими требованиями к ЭМС.

Технические характеристики

Модель

FCT-K3201

Функция

Передача 32 сигналов сухих контактов по Ethernet, промышленное исполнение для монтажа на DIN-рейку

ППорты

32 портов сухих контактов; 2 портов Ethernet 100 Мбит/с

Питание Источник

Два резервирующих друг друга входа питания: 9-55 В постоянного тока или 7-43 В переменного тока, потребляемая мощность <5 Вт

Защита от перегрузки: поддерживается; защита от переполюсовки: поддерживается; защита за счет резервирования: поддерживается

Клемма подключения: съемный 4-контактный клеммный разъем с шагом 5.08 мм

Габариты

Корпус: степень защиты IP40, материал — алюминиевый сплав

Габариты: 133 мм (Д) x 120 мм (Ш) x 42.0 мм (В)

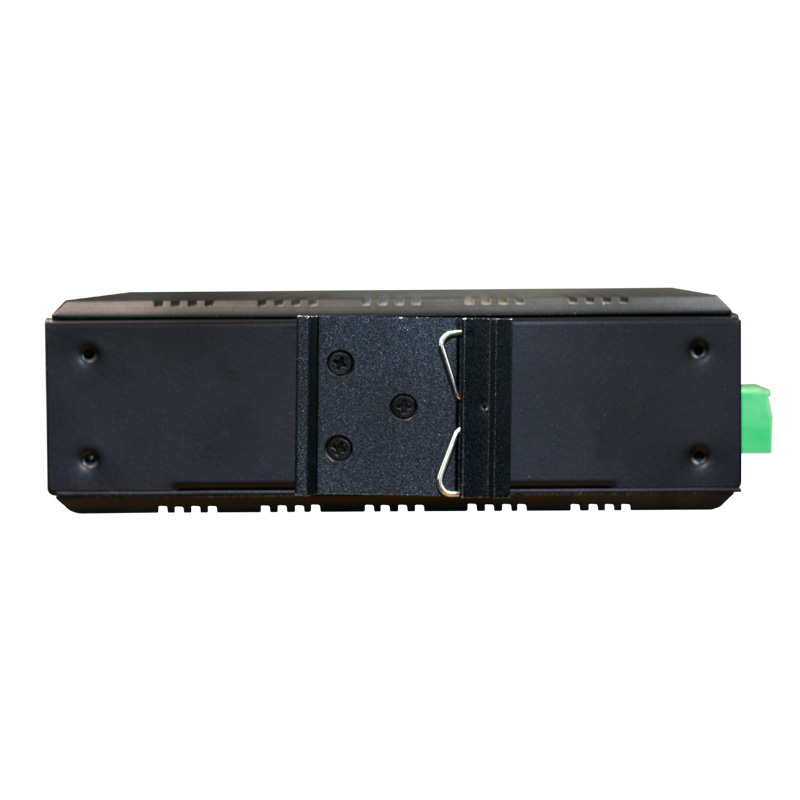

Способ монтажа: на DIN-рейку, на стену

Масса

0.65 кг/шт.

Применение

Пример 1: применение одного устройства

Пример 2: парное применение устройств

Особенности

● Устройство использует процессор ARM9 с тактовой частотой 300 МГц и работает под управлением ОС Linux Openwrt.

● Поддерживает 2 портов Ethernet 10/100 Мбит/с с автоматическим определением скорости, предоставляя два IP и два MAC-адреса для управления по нескольким сетям или резервирования сети.

● Порты Ethernet поддерживают 10/100Base-T с автоматическим определением скорости, автосогласование (Auto-Nego, полный и полудуплекс) и автоматическое определение прямого или перекрестного кабеля (MDI/MDIX).

● Поддерживается в общей сложности 32 каналов дискретного ввода или вывода (DI/DO): DI поддерживает режим входа типа «сухой контакт», а DO — режимы выхода типа «сухой контакт» и импульсного выхода (потенциальный контакт).

● Поддерживаются различные режимы работы, такие как Modbus TCP, сервер TCP, клиент TCP, сервер UDP, клиент UDP и другие.

● Каждый порт оснащен световым индикатором состояния включения/выключения. Устройство автоматически определяет состояние входа и выдает соответствующий сигнал сухого контакта.

● Входной интерфейс сухого контакта имеет встроенный фильтр для подавления импульсных помех, обеспечивающий стабильность выходных сигналов сухого контакта.

● Поддерживается прозрачное преобразование из Modbus-RTU в Modbus-TCP, позволяющее считывать данные устройств с сухими контактами по сети. Поддерживаются связь через шлюзы и маршрутизаторы, а также автоматическое восстановление соединения при обрыве сети.

● Поддерживается доступ из прикладных программ через стандартные сокеты TCP/IP SOCKET; при этом TCP поддерживает несколько соединений, позволяя одновременно контролировать устройства с сухими контактами или управлять ими максимум 4 пользователям.

● В режиме UDP поддерживается связь между отдельными устройствами или несколькими устройствами, что позволяет нескольким пользователям одновременно контролировать устройства с сухими контактами или управлять ими.

● Поддерживаются различные способы настройки, включая утилиту настройки для Windows, SSH, Telnet и WEB, а также сетевое управление по SNMP.

● Поддерживает локальное и удаленное обновление встроенного ПО.

● Поддерживается питание переменным и постоянным током в широком диапазоне 9-55 В, внутренняя изоляция и два резервируемых входа питания с защитой от перегрузки и обратного подключения.

● Соответствует требованиям промышленного уровня 4 по электромагнитной совместимости.

● Устройство обладает высокой степенью молниезащиты, выдерживает наведенное высокое напряжение, имеет защиту от импульсных перенапряжений и эффективное безвентиляторное охлаждение для сокращения времени ремонта.

● Корпус из анодированного алюминиевого сплава со степенью защиты IP40 подходит для эксплуатации в суровых условиях. Возможен монтаж на DIN-рейку или на стену.

● Рабочая температура: -40 °C ~ +85 °C.

● Устройство прошло испытание на приработку 100%.

Параметры

● Порт Ethernet 10/100 Мбит/с

Протокол: Соответствует IEEE 802.3ab, IEEE 802.3z

Скорость: 10/100 Мбит/с с автоматическим определением скорости и автоматическим выбором полного/полудуплексного режима

MAC Емкость таблицы адресов: возможно изучение 4096 MAC-адресов

Физический интерфейс: Разъем RJ45, поддержка Auto-MDIX



● Интерфейс цифрового ввода/вывода

Тип выходного интерфейса:

Сухой контакт: Выход сухого контакта сигнального реле;

Импульсный выход (потенциальный контакт):

Выход оптического MOS-реле, 0–VCC (VCC — напряжение питания устройства)

Время отклика:

Выход типа «сухой контакт»: <1.2 мс

Выход контакта с напряжением: <0.6 мс

Сигнал контакта реле:

Выход типа «сухой контакт» 30 В пост. тока / 0.5 А

Выход контакта с напряжением: 245 В постоянного тока / 0.12 А

Максимальная частота переключения 50 Гц

Защита выхода от импульсных перенапряжений:

Выход типа «сухой контакт»: отсутствует

Выход типа «мокрый контакт»: защита TVS + твердотельный разрядник



● Параметры окружающей среды

Рабочая температура: -40℃—+85℃

Температура хранения: -40℃—+85℃

Рабочая влажность: 0%–95% (без конденсации)

MTBF: >100,000 часов

Документация и проверка проекта — FCT-K3201

Перед заказом или подключением уточните точную модель и конфигурацию, назначение контактов интерфейсов, оптическую или сетевую совместимость, параметры входного питания и условия установки. Опциональные конфигурации не являются взаимозаменяемыми.
