Промышленный 1-8-канальный сервер DI/DO/AI/AO на DIN-рейке

Этот промышленный 1-8-канальный сервер DI/DO/AI/AO, монтируемый на рейку, имеет класс защиты IP40 и является сервером, который позволяет устройствам DI/DO/AI/AO немедленно получить сетевые возможности. Этот продукт поддерживает 1-8-канальный DI/DO/AI/AO до 1-канального 100M электрического Ethernet + 1-канального 100M оптического Ethernet. Он может быть установлен на 35-мм рейке и настенном исполнении для удовлетворения потребностей различных мест применения.

Сервер последовательного порта поддерживает множество сетевых протоколов, таких как TCP, UDP, ARP, ICMP, HTTP, DNS, DHCP и SNMP; он имеет полные функции управления, поддерживает контроль доступа, быструю настройку, онлайн-обновления и т. д.; поддерживает Modbus TCP; поддерживает WEB-доступ. Кроме того, предоставленный инструмент настройки управления на основе платформы Windows может помочь пользователям управлять устройством и настраивать его шаг за шагом.

● Использует процессор ARM Cortex-M4, основная частота 192 МГц;

● Поддерживает 1*100M Ethernet + 1*100M оптический порт SFP, два порта являются портами коммутатора, поддерживает управление оптическим модулем SFP DDM;

● Ethernet поддерживает адаптивный интерфейс Ethernet 10/100Base-T(X); поддерживает автоматическое согласование (Auto-Nego Full & Half Duplex), поддерживает автоматическое определение перекрестных линий (MDI/MDIX);

● Поддерживает до 8 DI/DO/AI/AO, каждые 2 канала как единое целое, произвольно настраивает DI/DO/AI/AO, например, 2 DI+2 DO+2 AI+2 AO или 4 DI+4 AI, каждый канал имеет световой индикатор состояния;

● Аналоговый вход поддерживает выход с разрешением 12 бит, точность 2‰, поддерживает 2-проводной, 3-проводной, 4-проводной доступ к датчикам; поддерживает 0-20 мА, 4-20 мА, 0-5 В, 0-10 В, -5 В-+5 В 5 типов аналоговых входных сигналов.

● Вход с сухим контактом поддерживает режим сухого интерфейса или NPN, PNP-транзистора, а выход с сухим контактом поддерживает режим сухого интерфейса или 24-вольтовой МОП-лампы;

● Оптический интерфейс поддерживает три режима передачи по оптоволокну: многомодовый двухволоконный, одномодовый двухволоконный и одномодовый одноволоконный. Интерфейсы SC/ST/FC/LC являются опциональными.

● Поддерживает Modbus TCP, TCP Server, TCP Client, UDP Server, UDP Client и другие режимы работы;

● Поддерживает инструменты настройки Windows, последовательные порты, WEB и другие формы настройки, а также поддерживает управление сетью SNMP;

● Поддерживает локальное и удаленное обновление прошивки системы;

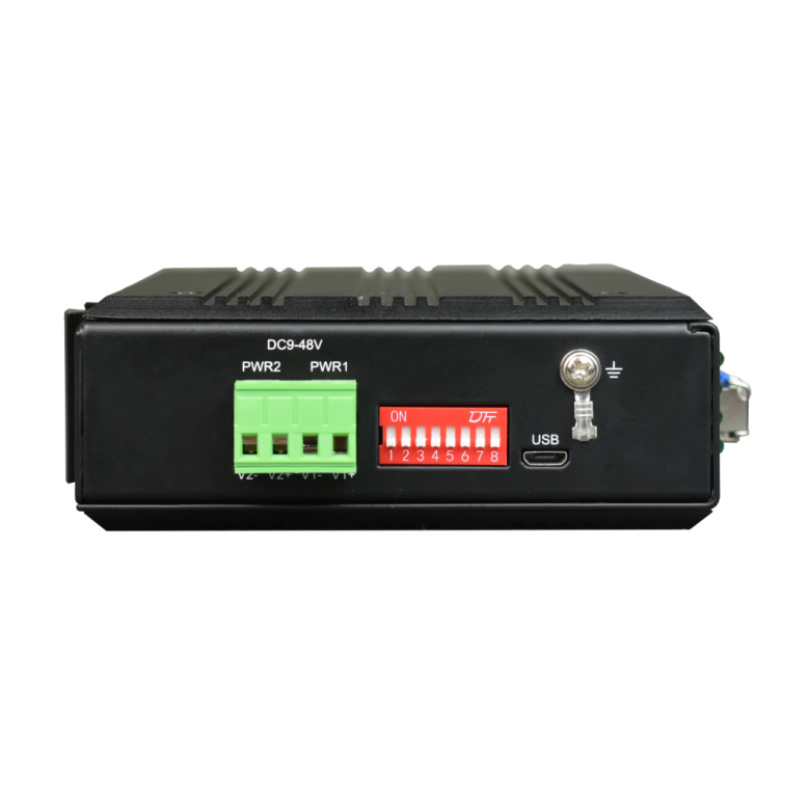

● Поддерживает широкий диапазон входного напряжения переменного и постоянного тока 9–55 В;

● Поддерживает внутреннюю изоляцию и резервный двойной вход питания;

● Блок питания поддерживает защиту от перегрузки и защиту от обратного подключения;

● Соответствует требованиям промышленного уровня электромагнитной совместимости 4;

● Функция супер молниезащиты: молниезащита, антииндуктивное высокое напряжение, защита от перенапряжения и т. д.;

● Отсутствие вентилятора, эффективное рассеивание тепла, сокращение времени ремонта;

● Корпус из анодированного алюминиевого сплава, уровень защиты IP40, выдерживает испытания в суровых условиях;

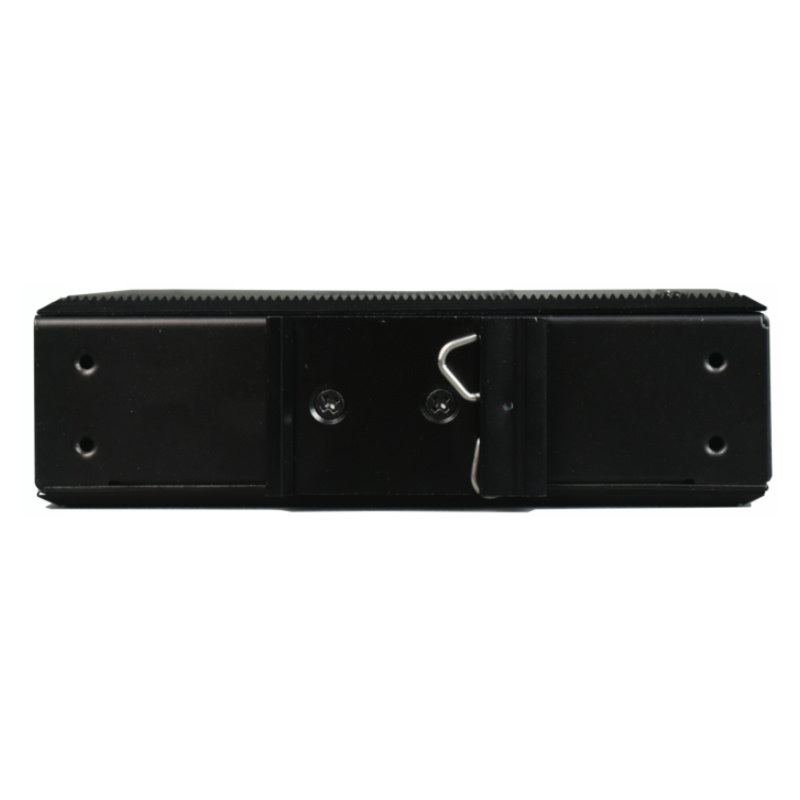

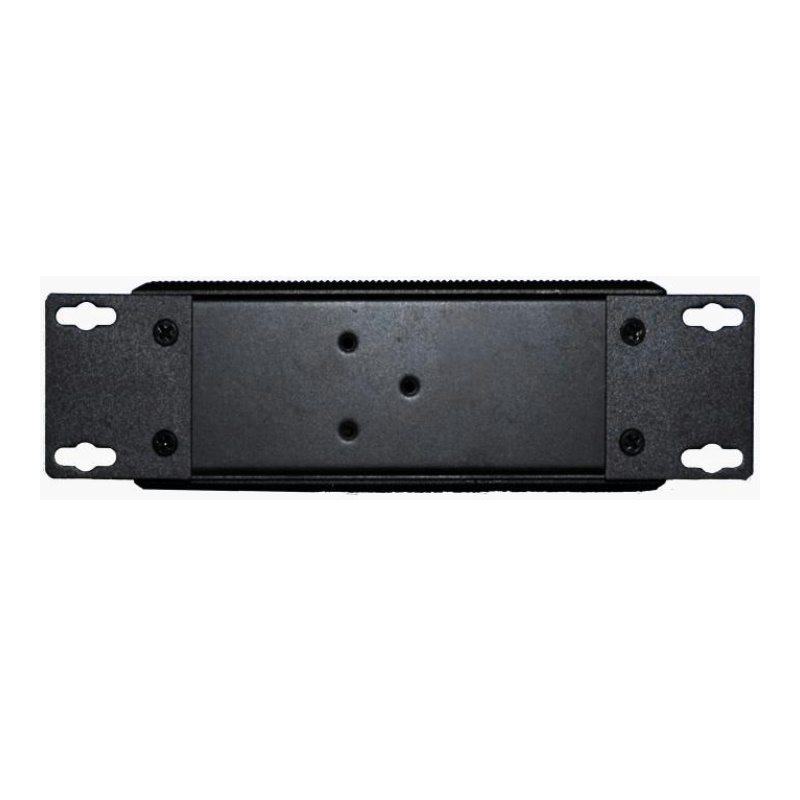

● Монтаж на направляющей или стене;

● Широкий температурный диапазон: рабочая температура -40℃~ +85℃;

● Все модели прошли 100% испытание в духовке;

● Интерфейс Ethernet 10/100M

Протокол: Соответствует IEEE 802.3ab, IEEE 802.3z

Скорость: 10/100 адаптивная полнодуплексная/полудуплексная адаптивная

Таблица MAC-адресов: может запомнить 4096 MAC-адресов

Физический интерфейс: разъем RJ45 с поддержкой Auto-MDIX

● Оптоволоконный порт

Оптический порт: 1
Оптическое волокно: одноволоконное, двухволоконное
Оптоволоконный порт: SC/FC/ST/LC(SFP) Опционально
Длина волны: 850 нм/1310 нм многомодовый; 1310 нм/1550 нм одномодовый
Расстояние передачи без реле: 20~120 км

Типичная мощность передачи:

Одномодовый 1310/1550 нм: ≥-9 дБм

Многомодовый 850 нм: -18 дБм

Многомодовый 1310 нм: -25 дБм

Диапазон чувствительности приема: -28 дБм~- 40 дБм

● Интерфейс сухого контакта

Тип выходного интерфейса:

Сухой контакт: выход сухого контакта сигнального реле; 30 В постоянного тока/0.5 А, максимальная частота переключения: 50 Гц

Количество импульсов (мокрый контакт):

Выход фото-МОП-реле, 245 В постоянного тока/0.12 А, 0-VCC (VCC — напряжение питания данного устройства)

Время ответа:

Выход сухого контакта: <1.2 мс; выход мокрого контакта <0.6 мс

Вход сигнала сухого контакта:

Сухой контакт:; Мокрый контакт: NPN&PNP

Защита от перенапряжения на выходе:

Выход сухого контакта: нет;

Выход мокрого контакта: TVS+защита твердотельной разрядной трубки

● Аналоговый ток

Диапазон входного и выходного сигнала: 0~20 мА (включая 4~20 мА)

Разрешение: 12 бита

Частота дискретизации: 20 тыс. раз/сек.

Задержка по времени: <0.1 мс

Максимальная нагрузочная способность: 600 Ом

Входное сопротивление: 125 Ом

Точность: 0.2% (нормальная температура)

● Аналоговое напряжение

Диапазон входного и выходного напряжения: 0~10 В (включая 0~5 В), -5 В-+5 В

Разрешение: 12 бит

Частота дискретизации: 20 тыс. раз/сек.

Задержка по времени: <1 мс

Максимальная нагрузочная способность: 600 Ом

Входное сопротивление: 125 Ом

Точность: 0.2% (нормальная температура)

● Экологические показатели

Рабочая температура: -40 ℃ – +85 ℃

Температура хранения: -40 ℃ – +85 ℃

Влажность: 0% -95% (без конденсации)

Среднее время безотказной работы: > 100,000 XNUMX часов

Случай 1: Единичное применение

Случай 2: Спаренное приложение
