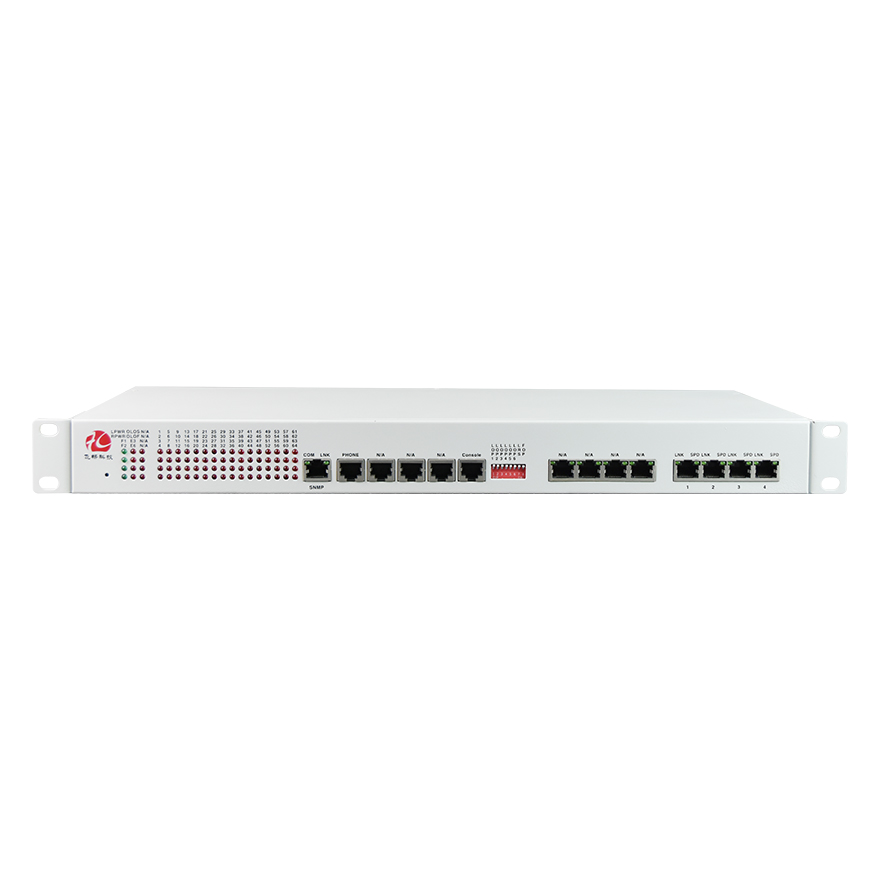

Мультиплексор оптоволоконный 64E1+4GE PDH

Это устройство представляет собой оптическое устройство передачи данных точка-точка, разработанное на основе VLSI. Устройство обеспечивает интерфейс 1-64*E1, интерфейс 1-4*10/100/1000M Ethernet (скорость провода 1000M) и 2 интерфейса расширения. Интерфейс 4*Ethernet представляет собой интерфейс коммутатора, который может поддерживать VLAN. 1 интерфейс расширения может использоваться в качестве канала передачи асинхронных данных RS232/RS485/RS422, сигнал сухого контакта, 1-канальный телефон EOW может быть опциональным. Он очень гибкий. Он имеет функцию сигнализации. Работа надежная, стабильная, с низким энергопотреблением, высокой интеграцией, небольшим размером.

● На основе авторских прав IC

● Пропускная способность оптоволокна составляет до 1.5 Гбит/с, пропускная способность Ethernet — 1000 Мбит/с.

● Скорость интерфейса Ethernet составляет 10/100/1000 Мбит/с, полудуплекс/полнодуплекс с функцией Auto-Nego

● Интерфейс Ethernet 4* является интерфейсом коммутатора, поддерживает VLAN, может быть настроен на логическую изоляцию 4 каналов

● Предоставить интерфейс управления консолью (RS232) (опционально)

● Обеспечивает два оптоволоконных интерфейса (модуль SFP), функцию защиты 1+1 (APS) (опционально)

● Интерфейс E1 соответствует G.703, использует технологию восстановления цифровой синхронизации и плавной фазовой синхронизации

● Использует стандартный 2-проводной телефон (не телефонные ручки), установленный в качестве инженерной горячей линии (опционально)

● При потере оптического сигнала он может обнаружить, что удаленное устройство выключено или оптоволокно отключено, и подать сигнал тревоги с помощью светодиода.

● Локальное устройство может просматривать рабочее состояние удаленного устройства.

● Обеспечивает 2 интерфейса расширения, вы можете расширить 1~2 канала асинхронных данных, таких как RS232/RS485/RS422/Manchester code;

● Обеспечивает управление удаленным интерфейсом Loop Back, поддерживает локальную функцию E1 Loop Back, поддерживает сигнализацию E1 LOS и AIS, упрощает обслуживание линии

● Расстояние передачи составляет от 2 до 100 км без прерывания.

● Поддержка SNMP-менеджера (SNMP-агент внутри) (опционально)

● AC 220V, DC-48V, DC24V могут быть опциональными

● Функция определения полярности источника питания DC-48V/DC24V, без полярности

● Волокно

Многорежимное волокно

50/125мкм, 62.5/125мкм,

Максимальная дальность передачи: 5 км @ 62.5 / 125 мкм одномодовое волокно, затухание (3 дБм/км)

Длина волны: 820 нм

Мощность передачи: -12 дБм (мин.) ~-9 дБм (макс.)

Чувствительность приемника: -28 дБм (мин.)

Бюджет соединения: 16 дБм

Одномодовое волокно

8/125 мкм, 9/125 мкм

Максимальное расстояние передачи: 40 км

Расстояние передачи: 40 км по одномодовому волокну 9/125 мкм, затухание (0.35 дБм/км)

Длина волны: 1310 нм

Мощность передачи: -9 дБм (мин.) ~-8 дБм (макс.)

Чувствительность приемника: -27 дБм (мин.)

Бюджет соединения: 18 дБм

● Интерфейс E1

Стандарт интерфейса: соответствует протоколу G.703;

Скорость интерфейса: n*64Кбит/с±50ppm;

Код интерфейса: HDB3;

E1 Сопротивление: 75 Ом (небаланс), 120 Ом (баланс);

Устойчивость к джиттеру: в соответствии с протоколами G.742 и G.823

Допустимое затухание: 0~6 дБм

● Интерфейс Gigabit Ethernet (10/100/1000M)

Скорость интерфейса: 10/100 /1000 Мбит/с, полудуплекс/полнодуплекс с автосогласованием

Стандарт интерфейса: Совместимость с IEEE 802.3, IEEE 802.1Q (VLAN)

Возможности MAC-адреса: 4096

Разъем: RJ45, поддержка Auto-MDIX

● Рабочая среда

Рабочая температура: -10 ° C ~ 50 ° C

Рабочая влажность: 5%~95% (без конденсации)

Температура хранения: -40 ° C ~ 80 ° C

Влажность при хранении: 5%~95% (без конденсации)
