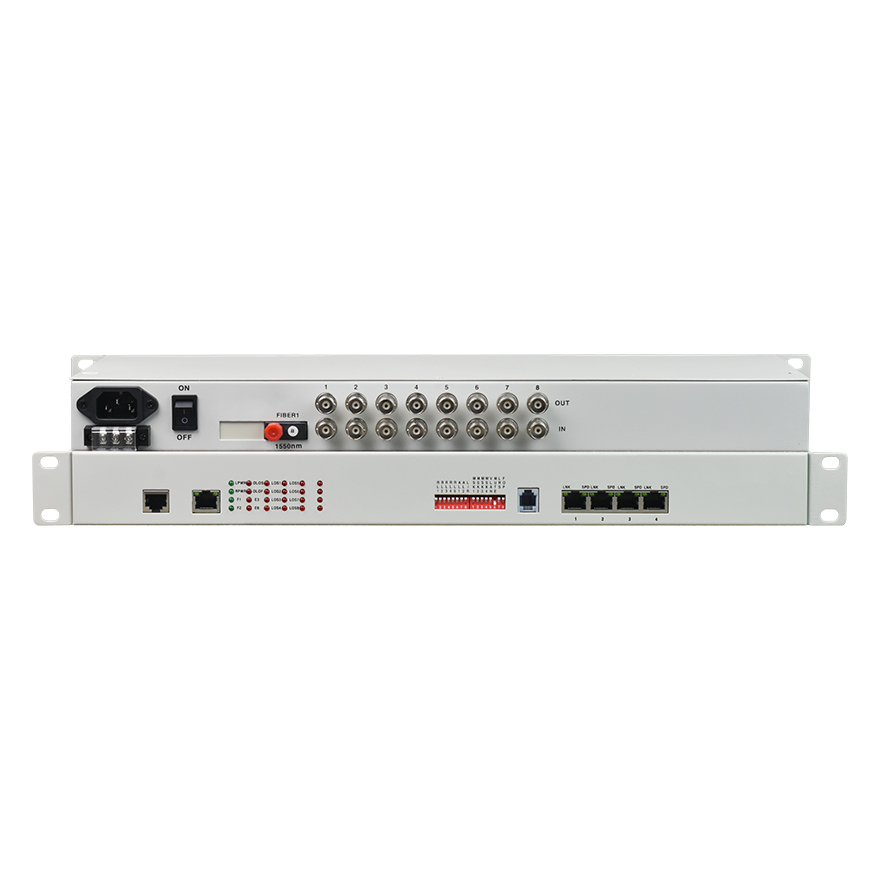

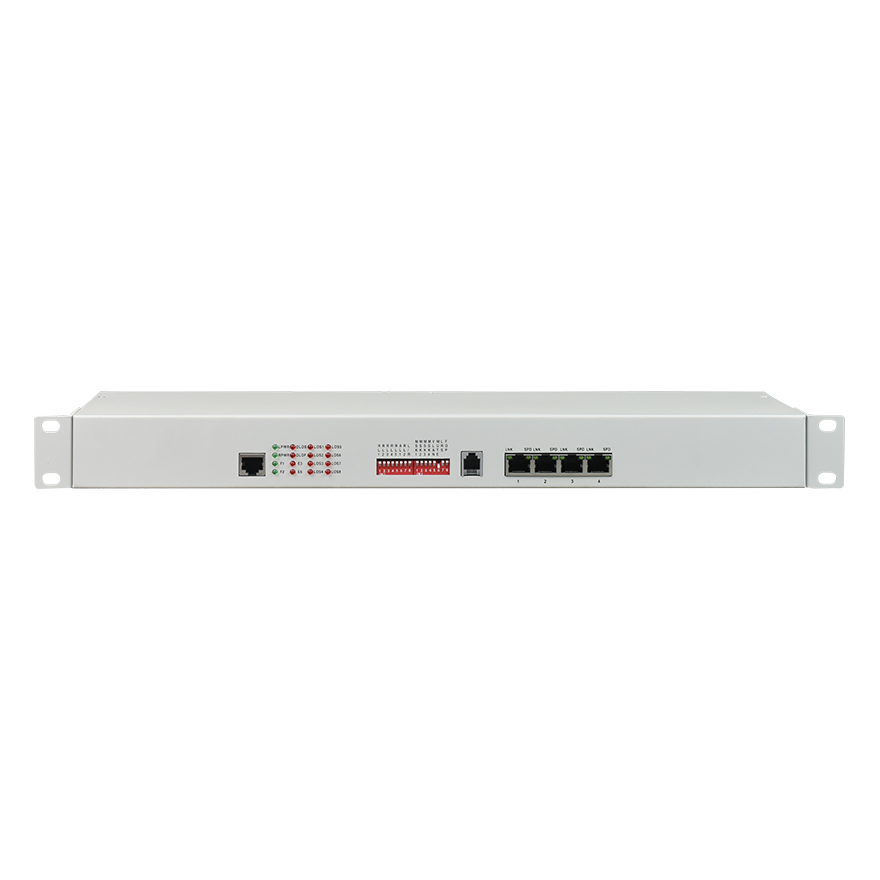

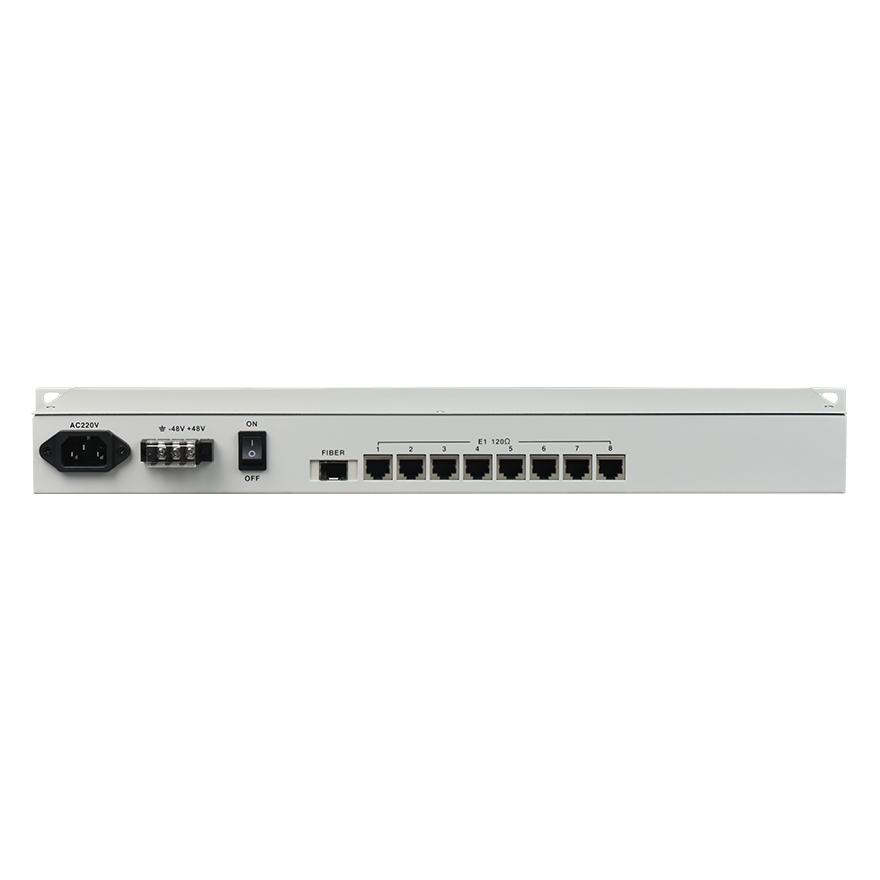

Мультиплексор оптоволоконный 8E1+4GE PDH

Это устройство представляет собой оптическое устройство передачи данных точка-точка, разработанное на основе VLSI. Устройство обеспечивает интерфейс 1-8*E1, интерфейс 1-4*10/100/1000M Ethernet (скорость провода 1000M) и 2 интерфейса расширения. Интерфейс 4*Ethernet представляет собой интерфейс коммутатора, который может поддерживать VLAN. 1 интерфейс расширения может использоваться в качестве канала передачи асинхронных данных RS232/RS485/RS422, сигнал сухого контакта и 1-канальный цифровой бизнес-телефон могут быть опциональными. Он очень гибкий. Он имеет функцию сигнализации. Работа надежная, стабильная, имеет низкое энергопотребление, высокую интеграцию и небольшой размер.

● На основе авторских прав IC;

● Пропускная способность оптоволокна составляет до 1.5 Гбит/с, пропускная способность Ethernet — 1000 Мбит/с;

● Скорость интерфейса Ethernet составляет 10/100/1000 Мбит/с, полудуплекс/полнодуплекс с автосогласованием;

● Интерфейс Ethernet 4* — это интерфейс коммутатора, поддерживает VLAN (опционально), может быть настроен на логическую изоляцию 4 каналов;

● Предоставить интерфейс управления консолью (RS232) (опционально);

● Обеспечить функцию защиты двух волоконно-оптических интерфейсов 1+1 (APS) (опционально);

● Интерфейс E1 соответствует G.703, использует технологию восстановления цифровой синхронизации и плавной фазовой синхронизации;

● Использует стандартный 2-проводной телефон (не телефонные ручки), установленный в качестве инженерной горячей линии (опционально);

● Когда оптический сигнал теряется, он может обнаружить, что удаленное устройство выключено или оптоволокно отсоединено, и подать сигнал тревоги с помощью светодиода;

● Локальное устройство может просматривать рабочее состояние удаленного устройства;

● Предусмотрено 2 интерфейса расширения, вы можете расширить 1~2 канала асинхронных данных, таких как RS232/RS485/RS422/Manchester code (опционально);

● Обеспечивает управление удаленным интерфейсом Loop Back, поддерживает локальную функцию E1Loop Back, поддерживает сигнализацию E1 LOS и AIS, упрощает обслуживание линии;

● Расстояние передачи данных составляет от 2 до 100 км без прерывания (по умолчанию FC двухволоконный одномодовый 20 км);

● Поддержка менеджера SNMP (внутренний агент SNMP) (опционально);

● AC 220 В, DC-48 В, DC24 В могут быть опциональными;

● Функция определения полярности источника питания DC-48V/DC24V, без полярности.

● Волокно

Многорежимное волокно

50/125мкм, 62.5/125мкм,

Максимальная дальность передачи: 5 км @ 62.5 / 125 мкм одномодовое волокно, затухание (3 дБм/км)

Длина волны: 820 нм

Мощность передачи: -12 дБм (мин.) ~-9 дБм (макс.)

Чувствительность приемника: -28 дБм (мин.)

Бюджет соединения: 16 дБм

Одномодовое волокно

8/125 мкм, 9/125 мкм

Максимальное расстояние передачи: 40 км

Расстояние передачи: 40 км по одномодовому волокну 9/125 мкм, затухание (0.35 дБм/км)

Длина волны: 1310 нм

Мощность передачи: -9 дБм (мин.) ~-8 дБм (макс.)

Чувствительность приемника: -27 дБм (мин.)

Бюджет соединения: 18 дБм

● Интерфейс E1

Стандарт интерфейса: соответствует протоколу G.703;

Скорость интерфейса: 2048 Кбит/с ± 50 частей в минуту;

Код интерфейса: HDB3;

E1 Сопротивление: 75 Ом (небаланс), 120 Ом (баланс);

Устойчивость к джиттеру: в соответствии с протоколами G.742 и G.823

Допустимое затухание: 0~6 дБм

● Интерфейс Gigabit Ethernet (10/100/1000M)

Скорость интерфейса: 10/100/1000M, полудуплекс/полнодуплекс с автосогласованием

Стандарт интерфейса: Совместимость с IEEE 802.3, IEEE 802.1Q (VLAN)

Возможности MAC-адреса: 4096

Разъем: RJ45, поддержка Auto-MDIX

● Рабочая среда

Рабочая температура: -10 ° C ~ 50 ° C

Рабочая влажность: 5%~95% (без конденсации)

Температура хранения: -40 ° C ~ 80 ° C

Влажность при хранении: 5%~95% (без конденсации)
