Устройство предназначено для преобразования сигналов CAN-шины в оптические сигналы для передачи по оптоволокну, что позволяет эффективно увеличить дальность связи CAN-шины. Использование оптоволоконной связи позволяет эффективно решать проблемы, связанные с электромагнитными помехами, помехами от контуров заземления и повреждениями вследствие воздействия молнии. В результате значительно повышаются надёжность, безопасность и конфиденциальность передачи данных, что делает устройство подходящим для различных задач промышленного управления, управления технологическими процессами и дорожным движением. Оно особенно хорошо подходит для банковской сферы, электроэнергетики, а также систем с особыми требованиями к условиям электромагнитных помех. Кроме того, отпадает необходимость в затратах на оборудование защиты от грозовых перенапряжений, которое требовалось при использовании медных проводов.
- Поиск продукции Подсказка: пробел = И, | = ИЛИ, ! = НЕ

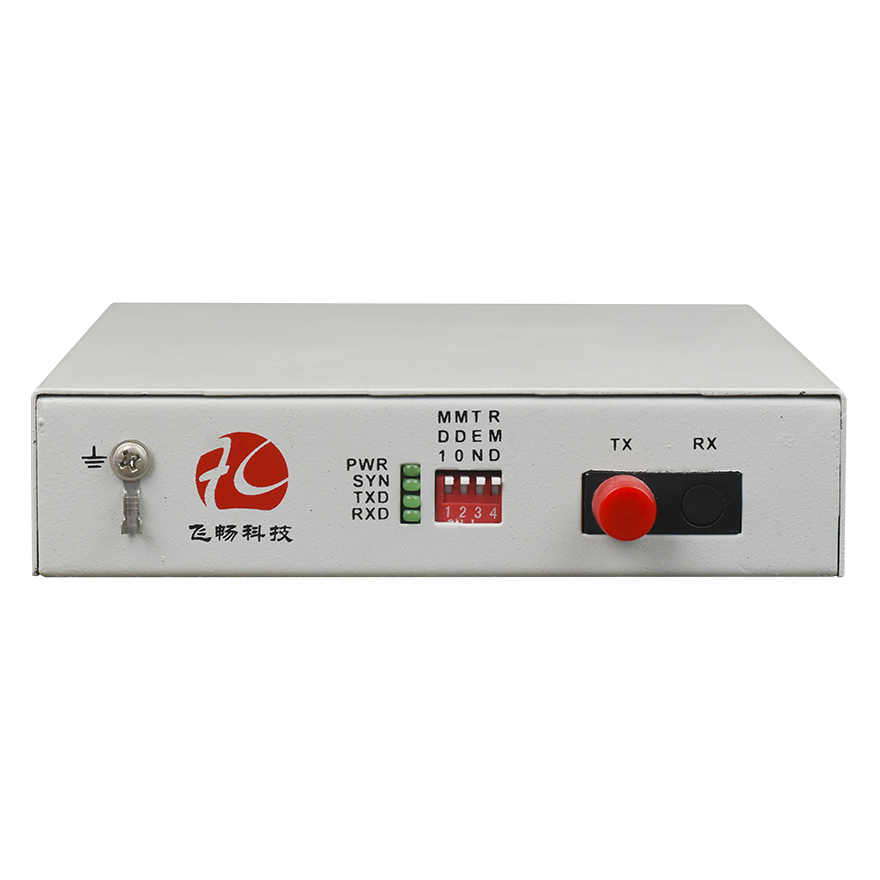

Преобразователь шины CAN в оптоволокно (настольное исполнение)
Устройство преобразует сигналы CAN-шины в оптические сигналы для передачи по оптоволокну, увеличивая дальность связи CAN-шины.
Обзор
Особенности
● Устройство оснащено интерфейсом CAN-шины и оптическим портом.
● Данные CAN передаются прозрачно, без необходимости дополнительной настройки.
● Интерфейс CAN поддерживает не более 128 узлов.
● Скорость интерфейса CAN составляет от 0 до 500 кбит/с.
● Соответствует международным стандартам CAN 1.0 и CAN 2.0.
● Доступны различные варианты электропитания: 220 В переменного тока, -48 В постоянного тока, +24 В постоянного тока и +12 В постоянного тока.
● Интерфейс CAN оснащён грозозащитой, соответствующей стандарту GB/T17626.5 (IEC61000-4-5). Он выдерживает импульс тока короткого замыкания 10/700 мкс и имеет пиковое выходное напряжение холостого хода 6 кВ.
Параметры
● Оптоволокно
Многомодовое оптоволокно
50/125 мкм, 62.5/125 мкм,
Максимальная дальность передачи: 5 км по одномодовому оптоволокну 62.5 / 125 мкм, затухание (3 дБм/км)
Длина волны: 820 нм
Мощность передатчика: от -12 дБм (мин.) до -9 дБм (макс.)
Чувствительность приемника: -28 дБм (мин.)
Энергетический бюджет линии: 16 дБм
Одномодовое оптоволокно
8/125 мкм, 9/125 мкм
Максимальная дальность передачи: 40 км
Дальность передачи: 40 км по одномодовому оптоволокну 9 / 125 мкм, затухание (0.35 дБм/км)
Длина волны: 1310 нм
Мощность передатчика: от -9 дБм (мин.) до -8 дБм (макс.)
Чувствительность приемника: -27 дБм (мин.)
Энергетический бюджет линии: 18 дБм
● Интерфейс шины CAN
Скорость: 0-500 кбит/с
Характеристики интерфейса: соответствие международным стандартам CAN1.0, CAN2.0
Разъем: клеммная колодка Phoenix
● Условия эксплуатации
Рабочая температура: от -10 °C до 50 °C
Рабочая влажность: 5%–95 % (без конденсации)
Температура хранения: от -40 °C до 80 °C
Влажность при хранении: 5%–95 % (без конденсации)
Технические характеристики
|
Модель |
FCP-C1 |
|
Описание функций |
1-канальный преобразователь CAN-шины в оптоволокно |
|
Описание портов |
Оптические порты: 1, порты CAN-шины: 1 |
|
Источник питания |
Питание: 180 В ~ 260 В переменного тока; –48 В постоянного тока; +24 В постоянного тока Потребляемая мощность: ≤10 Вт |
|
Габариты |
Габариты изделия: 103X93X28 мм (Ш×Г×В) |
|
Масса |
1.2 кг |
Применение
Сопутствующие товары
Документация и проверка проекта — FCP-C1
Перед заказом или подключением уточните точную модель и конфигурацию, назначение контактов интерфейсов, оптическую или сетевую совместимость, параметры входного питания и условия установки. Опциональные конфигурации не являются взаимозаменяемыми.
