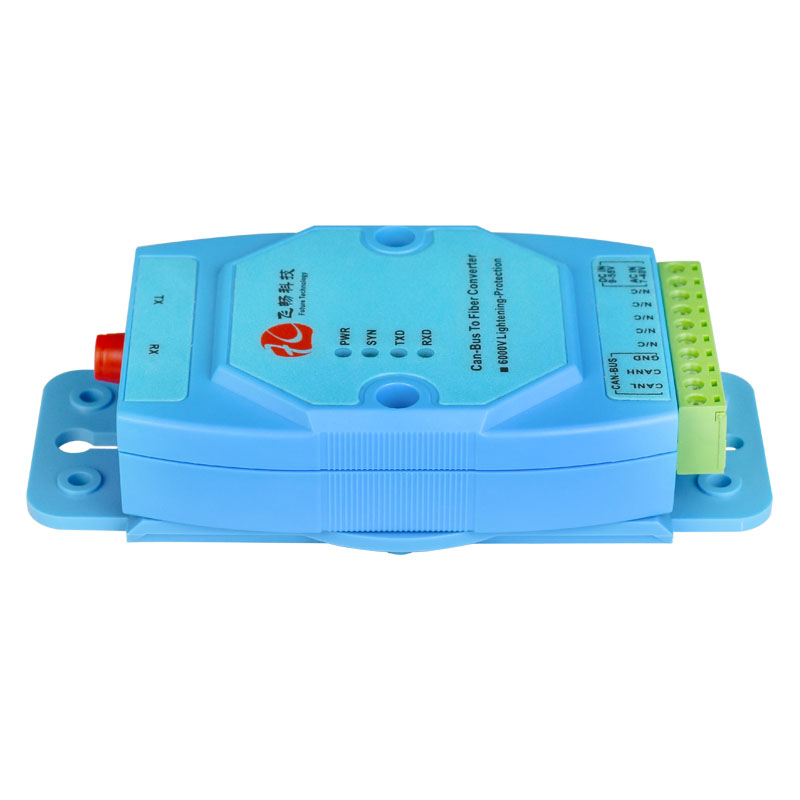

Преобразователь шины CAN в оптоволокно с 2 портами

Преобразователь шины CAN в оптоволокно с 2 портами

4,827 +3

Отправить запрос

Модель FCP-C1/2

Описание:

Преобразователь шины CAN в оптоволокно позволяет преобразовывать электрический сигнал шины CAN в оптический сигнал, эффективно увеличивая дальность связи по шине CAN.

Обзор

Этот преобразователь шины CAN в оптоволокно позволяет преобразовывать электрический сигнал шины CAN в оптический сигнал, эффективно увеличивая дальность связи по шине CAN.

Использование оптической связи решает проблемы электромагнитных помех, помех от контуров заземления и повреждений от молний, значительно повышая надежность, безопасность и конфиденциальность передачи данных.

Устройство может широко применяться в различных системах промышленного управления, управления технологическими процессами и дорожным движением; оно особенно подходит для банков, энергетических компаний и подразделений/систем с особыми требованиями к условиям электромагнитных помех.

Технические характеристики

Модель	FCP-C1/2
Функция	Одновременная передача данных 1-2 шин CAN по оптоволокну
Порт	1 оптоволоконный интерфейс; 1–2 интерфейсов шины CAN
Источник питания	Переменный ток 7–50 В; постоянный ток 9–55 В
Габариты	(Д × Ш × В) 72 × 125 × 26 мм, исполнение для монтажа на DIN-рейку
Масса	0.25 кг/шт.

Решения

Особенности

● 2 интерфейсов шины CAN и 1 оптический порт.

● Передача данных CAN полностью прозрачна, а скорость передачи адаптируется автоматически без необходимости настройки.

● Интерфейс CAN поддерживает до 128 узлов при максимальной скорости 0-1 Мбит/с и соответствует международным стандартам CAN 1.0 и CAN 2.0.

● Питание в широком диапазоне напряжений постоянного тока 9-55 В или переменного тока 7-50 В с функцией автоматического определения полярности, благодаря которой при установке не требуется различать положительный и отрицательный полюса.

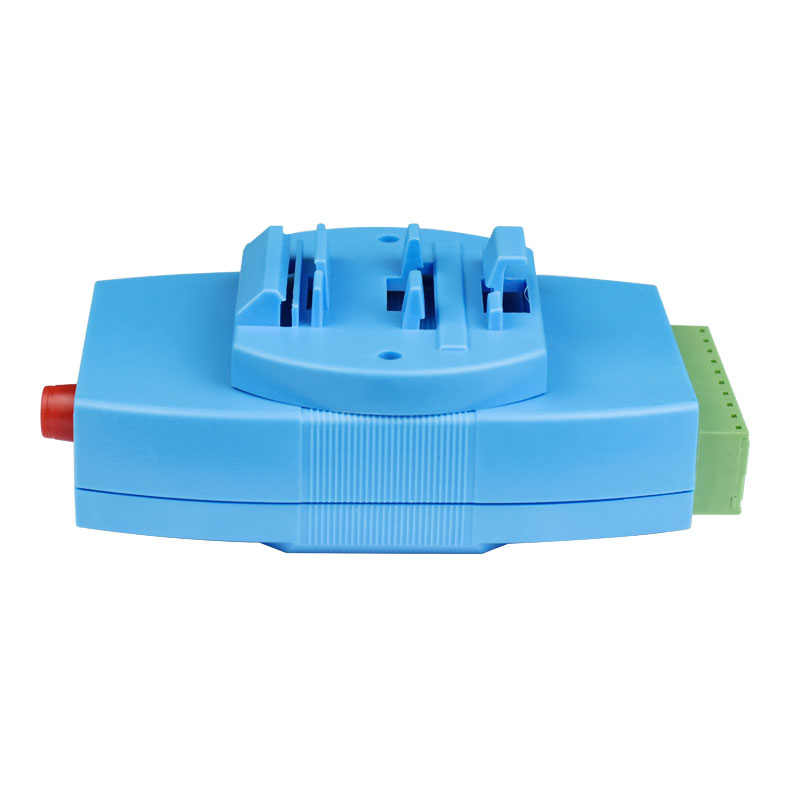

● Монтаж на DIN-рейку шириной 35 мм или на стену.

● Интерфейс CAN оснащен молниезащитой, соответствующей стандарту GB/T17626.5 (IEC61000-4-5), с формой волны тока короткого замыкания 8/20 мкс и пиковым выходным напряжением холостого хода 6 кВ.

Параметры

● Оптоволокно

Оптический порт: 1

Оптоволокно: одно/два волокна

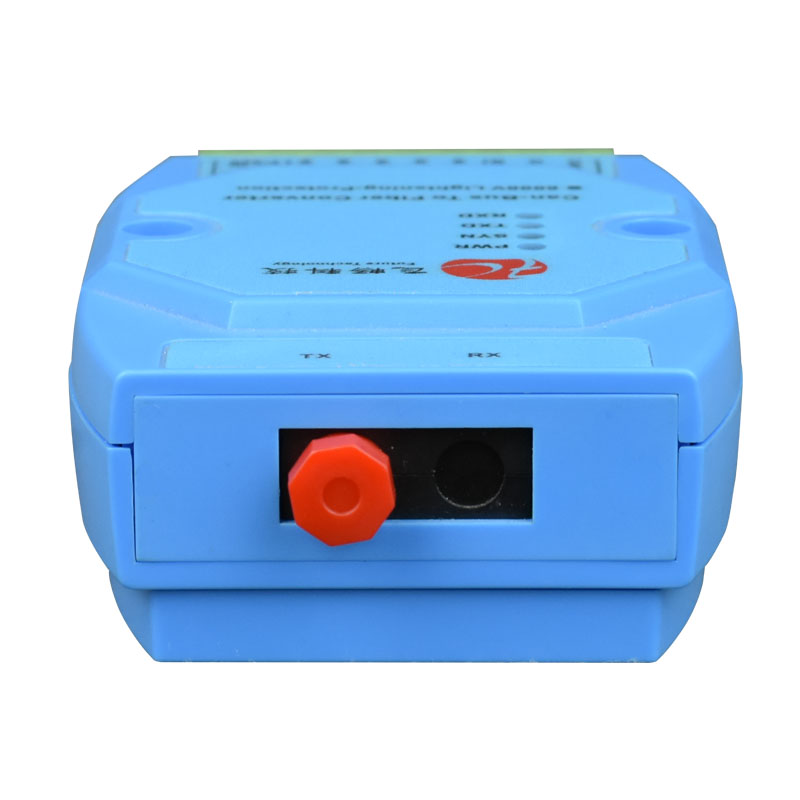

Оптический интерфейс: FC/SC/ST/LC(SFP)

Длина волны: 850 нм/1310 нм — многомодовое волокно; 1310 нм/1550 нм — одномодовое волокно

Дальность передачи без ретранслятора: 20–120 км

Типовая мощность передачи:

Одномодовое волокно, 1310/1550 нм: ≥-9 дБм

Многомодовое волокно, 850 нм: -18 дБм

Многомодовое волокно, 1310 нм: -25 дБм

Диапазон чувствительности приемника: -28 дБм – -40 дБм

● Интерфейс шины CAN

Скорость: 0-500 кбит/с

Протокол интерфейса: соответствует международным стандартам CAN 1.0 и CAN 2.0

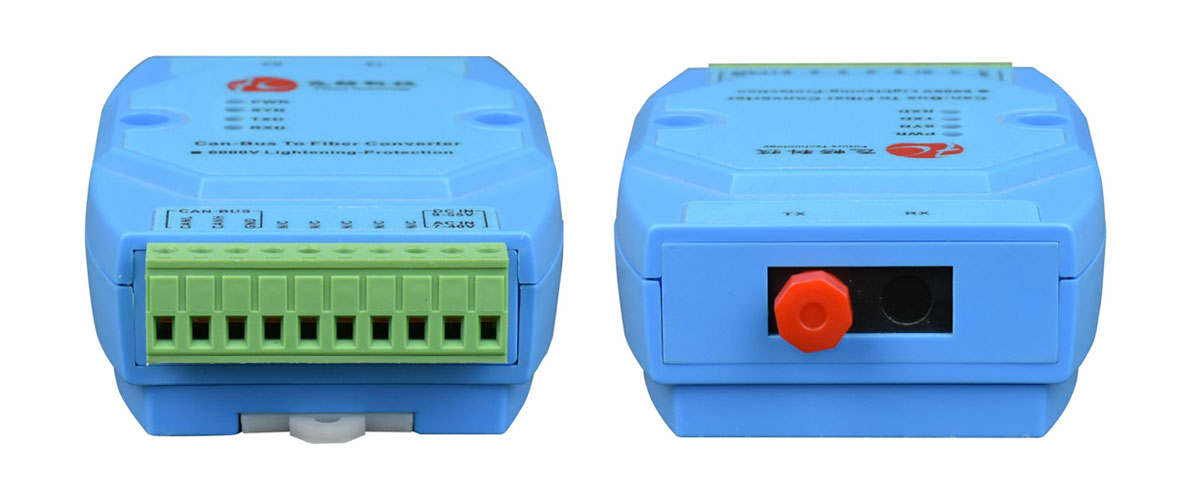

Разъем: клеммная колодка Phoenix

● Питание

Питание: переменный ток 7–50 В; постоянный ток 9–55 В

Потребляемая мощность: ≤2 Вт

● Рабочая средаэксплуатации

Рабочая температура: -40℃—+85℃

Температура хранения: -40℃—+85℃

Рабочая влажность: 0%—95% (без конденсации)

MTBF: >100,000 ч

Документация и проверка проекта — FCP-C1/2

Перед заказом или подключением уточните точную модель и конфигурацию, назначение контактов интерфейсов, оптическую или сетевую совместимость, параметры входного питания и условия установки. Опциональные конфигурации не являются взаимозаменяемыми.

Просмотреть техническую документацию FCTEL · Запросить актуальное техническое описание и схему подключения для конкретной модели
