Это устройство преобразует сигналы шины CAN в оптические сигналы для передачи по оптоволокну, эффективно увеличивая дальность связи по шине CAN. Благодаря использованию оптоволоконной связи оно решает проблемы электромагнитных помех, помех от контуров заземления и повреждений от молний, значительно повышая надежность, безопасность и конфиденциальность передачи данных. Оно может широко применяться в различных системах промышленного управления, управления технологическими процессами и дорожным движением, особенно в банковском секторе, электроэнергетике, а также в системах с особыми требованиями к работе в условиях электромагнитных помех.
- Поиск продукции Подсказка: пробел = И, | = ИЛИ, ! = НЕ

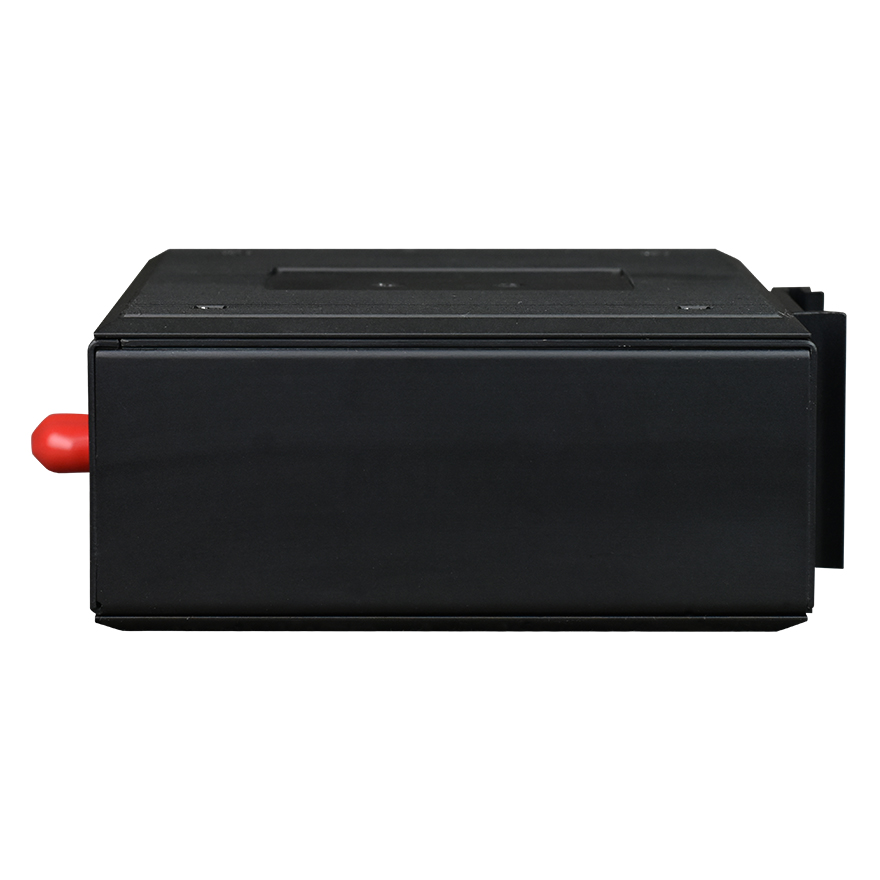

Промышленный преобразователь шины CAN в оптоволокно с 2 портами
Модель
FCP-C1/2G
Описание:
Оптоволоконный преобразователь шины CAN преобразует сигнал шины CAN в оптический сигнал и передает его по оптоволокну, что позволяет увеличить дальность связи по шине CAN.
Обзор
Особенности
● Устройство оснащено 1-2 интерфейсами шины CAN и 1 оптическим портом.
● Передача данных CAN полностью прозрачна; автоматическая адаптация скорости передачи не требует ручной настройки.
● Интерфейс CAN поддерживает до 128 узлов, а его максимальная скорость составляет от 0 до 1 Мбит/с.
● Шина CAN соответствует международным стандартам CAN 1.0 и CAN 2.0.

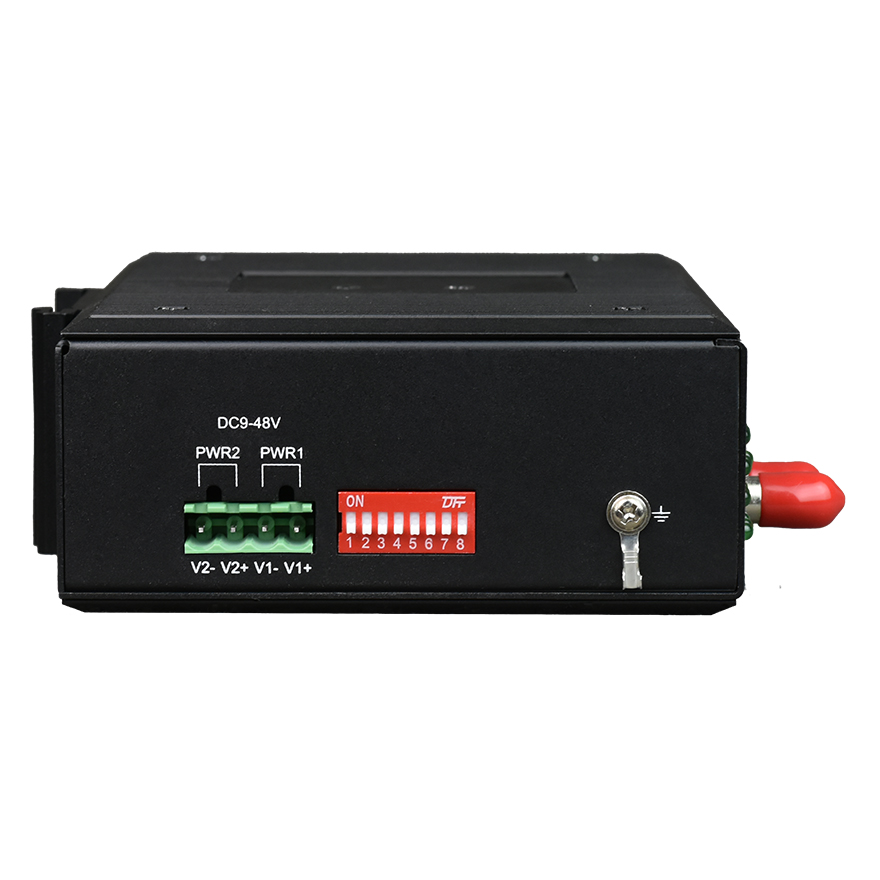

● Устройство поддерживает широкий диапазон входных напряжений переменного и постоянного тока и оснащено внутренней изоляцией, двумя резервируемыми входами питания, защитой от перегрузки и неправильной полярности подключения.
● Устройство соответствует требованиям электромагнитной совместимости для промышленного оборудования.
● Устройство обладает эффективной молниезащитой, обеспечивающей защиту от ударов молнии, наведенного высокого напряжения и импульсных перенапряжений.
● Устройство работает без вентилятора и использует эффективные способы отвода тепла для минимизации простоев на ремонт.
● Корпус со степенью защиты IP40 позволяет устройству выдерживать сложные условия окружающей среды.

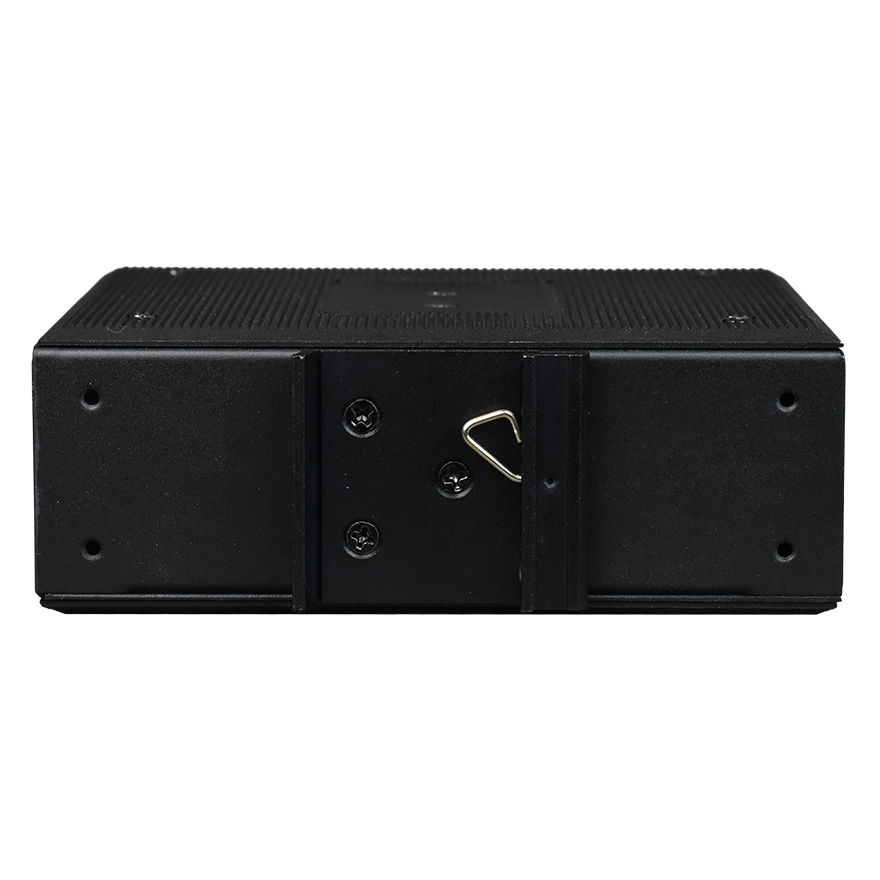

● Устройство можно установить на DIN-рейку или закрепить на стене.
● Устройство надежно работает в широком диапазоне температур: от -40°C до +85°C.
● Устройство проходит испытание на приработку 100% и поставляется с гарантией сроком 5 лет.
● Интерфейсы CAN оснащены молниезащитой, соответствующей стандарту GB/T17626.5 (IEC 61000-4-5) при форме волны тока короткого замыкания 10/700 мкс и пиковом выходном напряжении холостого хода 6 кВ.
Параметры
● Оптоволокно
Оптический порт: 1
Оптоволокно: одно-/двухволоконное подключение
Оптоволоконный интерфейс: FC/SC/ST на выбор
Длина волны: 850 нм/1310 нм — многомодовое волокно; 1310 нм/1550 нм — одномодовое волокно
Дальность передачи без ретранслятора: 20 ~ 120 км
Типовая мощность передатчика:
Одномодовое волокно, 1310/1550 нм: ≥-9 дБм
Многомодовое волокно, 850 нм: -18 дБм
Многомодовое волокно, 1310 нм: -25 дБм
Диапазон чувствительности приемника: -28 дБм ~-40 dBmm
● Интерфейс шины CAN
Протокол: соответствует международным стандартам CAN1.0, CAN2.0
Скорость: 0 ～ 1000 Кбит/с
Физический интерфейс: промышленный клеммный разъем
Назначение контактов CAN: CANH, CANL, GND
● Условия эксплуатации
Рабочая температура: -40 ℃ — + 85 ℃
Температура хранения: -40 ℃ — + 85 ℃
Рабочая влажность: 0% —95% (без конденсации)
MTBF: ＞ 100,000 часов
Технические характеристики
|
Модель |
FCP-C1/2G |
|
Описание функций |
Одновременная передача данных 1-2 интерфейсов шины CAN по оптоволокну |
|
Описание портов |
1 оптический порт; 2 портов шины CAN |
|
Источник питания |
Переменный ток 7 В～50 В; постоянный ток 9-55 В |
|
Габариты |
Габариты изделия: 133X120X50 мм (Ш×Г×В) |
|
Масса |
0.75 кг/шт. |
Применение
Сопутствующие товары
Документация и проверка проекта — FCP-C1/2G
Перед заказом или подключением уточните точную модель и конфигурацию, назначение контактов интерфейсов, оптическую или сетевую совместимость, параметры входного питания и условия установки. Опциональные конфигурации не являются взаимозаменяемыми.
Просмотреть техническую документацию FCTEL · Запросить актуальное техническое описание и схему подключения для конкретной модели
