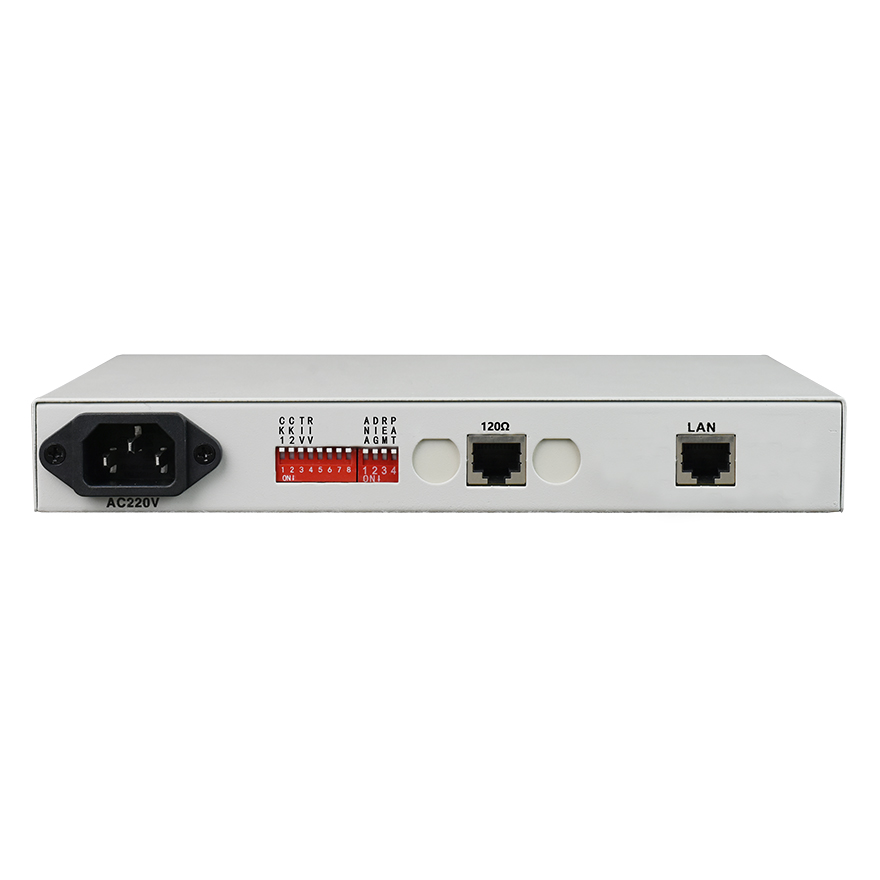

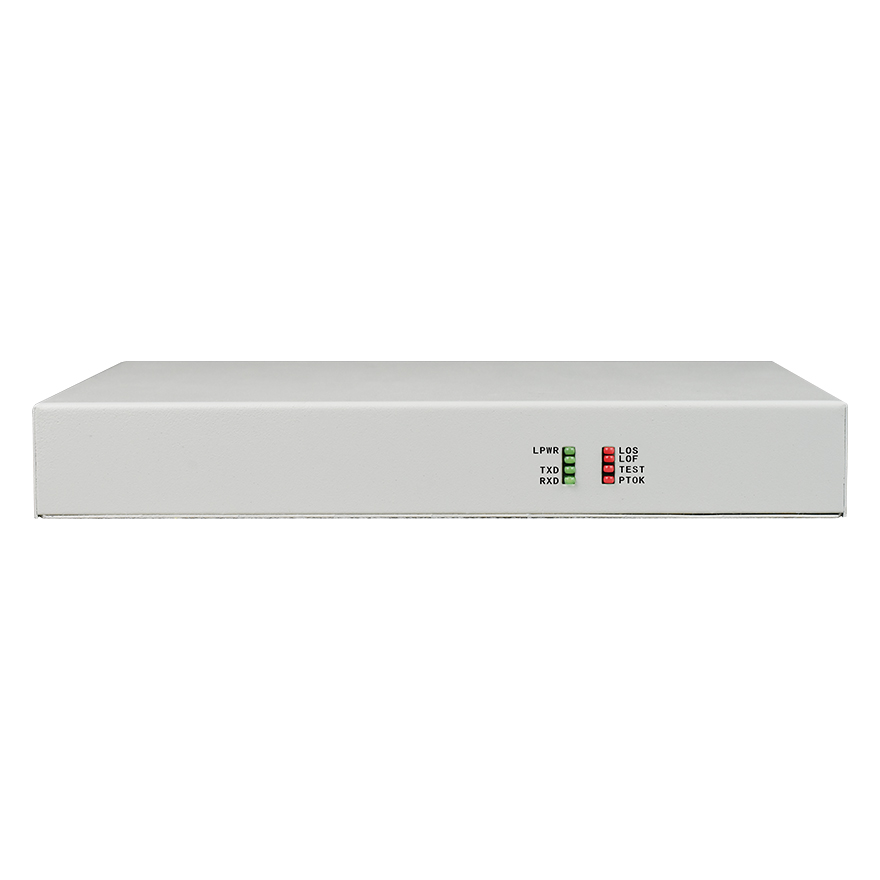

Convertisseur codirectionnel 64K-RS232/422/485

L'interface G.703 (co-directionelle G.703) divise le cycle de 64 Kbps en 4 intervalles unitaires, elle utilise « 0101 » pour représenter « 0 », « 1100 » pour représenter « 1 ». En alternant la polarité de transformation du bloc adjacent, les signaux binaires convertissent les signaux à trois niveaux. Dans chaque huitième groupe, les blocs de polarité alternée sont détruits, transmettant ainsi un signal de synchronisation de 8 kHz. Grâce au codage ci-dessus, le signal co-directionnel G.8 de 703 Kbps peut transmettre le signal de synchronisation de 64 kHz, 64 kHz et 8 kHz et le signal de données de 64 kbit/s dans la même direction avec une ligne à paire équilibrée.
    Le convertisseur d'interface 64k-RS232/422/485 fournit une interface E64 standard ITU-T co-703K G.1 et une interface de conversion RS232/422/485 standard entre la couche physique. Réseau pour fournir des communications sécurisées entre des appareils de différentes interfaces, la connexion transparente. Convient aux emplacements de partie de canal E1 des équipements de transmission disponibles et aux équipements nécessaires au transfert de données et uniquement aux occasions de sortie RS232/422/485

●Basé sur l'auto-copyright IC
●Fournit 2 types d'horloge : horloge maître codirectionnelle G.703 et horloge de ligne G.703 ;
●Fournit deux fonctions de bouclage, à savoir G.703 de la boucle locale, RS232 / 422/485 de la boucle locale.
●Fonction de test de code pseudo-aléatoire, apporte une grande commodité à l'installation et à la mise en service de l'équipement
●Le G.64 703K codirectionnel prend en charge une impédance équilibrée de 120 Ω ;
●Alimentation CA 220 V, CC -48 V, CC + 24 V en option, alimentation CC sans points positifs et négatifs ;

Interface G.703 codirectionnelle
Norme d'interface : conforme au protocole ITU-T G.703 ;
Débit d'interface : 64 Kbps ± 50 ppm ;
E1 Impédance : 120Ω (équilibre) ;
Tolérance à la gigue : Conformément aux protocoles G.742 et G.823
Distance de transmission maximale : jusqu'à 500 m
Interface Ethernet (10/100M)
Débit d'interface : 10/100 Mbps, négociation automatique en semi-duplex/duplex intégral
Norme d'interface : Compatible avec IEEE 802.3, IEEE 802.1Q (VLAN)
Capacité d'adresse MAC : 4096
Connecteur : RJ45, prend en charge Auto-MDIX
Environnement de travail
Température de fonctionnement: -10 ° C ~ 50 ° C
Humidité de fonctionnement : 5%~95 % (sans condensation)
Température de stockage: -40 ° C ~ 80 ° C
Humidité de stockage : 5%~95 % (sans condensation)
