Модель FC2P-C8G
Описание:

Этот преобразователь шины CAN в оптоволокно построен на базе FPGA высокой степени интеграции и поддерживает одновременную ретрансляцию 8 каналов шины CAN1.0/2.0 по оптоволокну.

Промышленный преобразователь шины CAN в оптоволокно с 8 портами
Промышленный преобразователь шины CAN в оптоволокно с 8 портами
Промышленный преобразователь шины CAN в оптоволокно с 8 портами
Промышленный преобразователь шины CAN в оптоволокно с 8 портами

Обзор

Этот преобразователь шины CAN в оптоволокно построен на базе FPGA высокой степени интеграции и поддерживает одновременную ретрансляцию 8 каналов шины CAN 1.0/2.0 по оптоволокну. Благодаря инновационной технологии скорость CAN не зависит от длины оптоволоконного кабеля, а скорость обмена данными CAN автоматически адаптируется в диапазоне от 0 до 1 Мбит/с. Длина оптоволоконной линии может составлять от 0 до 120 км; поддерживается связь по оптоволокну по схеме «точка — точка».



Устройство имеет степень защиты IP40 и прочный алюминиевый корпус с волнообразными рёбрами, обеспечивающими повышенную долговечность. Оно удобно устанавливается на DIN-рейку шириной 35 мм и поддерживает широкий диапазон входного напряжения переменного и постоянного тока (9~55 В), резервирование питания и гальваническую развязку. Диапазон рабочих температур составляет от -40 до 75 °C, что позволяет использовать устройство в различных промышленных условиях. Устройство представляет собой удобное решение для оптоволоконной связи, отвечающее требованиям различных промышленных применений на полевом уровне.

Видео

Технические характеристики

Модель изделия

FC2P-C8G

Описание функций

Передача данных 8 интерфейсов шины CAN по оптоволокну

Описание портов

1 оптоволоконный порт; 8 портов шины CAN

Источник питания

Два резервируемых входа питания: переменный и постоянный ток, 9-55 В. Потребляемая мощность <5 Вт. Защита от перегрузки: да; защита от переполюсовки: да; защита за счёт резервирования: да

Клемма подключения: съемный 4-контактный клеммный разъем с шагом 5.08 мм

Корпус: степень защиты IP40, алюминиевый сплав

Способ установки: монтаж на рейку, настенный монтаж

Размеры изделия

Габариты: 133 мм (длина) x 120 мм (ширина) x 50.0 мм (высота)

Масса

0.75 кг/комплект



● Волокно

Оптический порт: 1

Оптоволокно: одноволоконное или двухволоконное подключение

Оптический интерфейс: FC/SC/ST/LC(SFP)

Длина волны: 850 нм/1310 нм — многомодовое волокно; 1310 нм/1550 нм — одномодовое волокно

Дальность передачи без ретрансляции: 20–120 км



Типовая мощность передатчика:

   Одномодовое волокно, 1310/1550 нм: ≥-9 дБм

   Многомодовое волокно, 850 нм: -18 дБм

   Многомодовое волокно, 1310 нм: -25 дБм

Диапазон чувствительности приёмника: -28 дБм ~ -40 дБм



● Интерфейс шины CAN

Стандарты протокола: соответствует международным стандартам CAN 1.0 и CAN 2.0.

Скорость: 0～1 Мбит/с

Физический интерфейс: промышленные клеммы

Обозначения контактов CAN: CANH, CANL, GND.

Согласующие резисторы: устройство не оснащено согласующими резисторами. При необходимости подключите внешние резисторы.



● Условия эксплуатации

Рабочая температура: -40 °C – +85 °C

Температура хранения: -40 °C – +85 °C

Рабочая влажность: 0% – 95% (без конденсации)

MTBF: >100,000 часов

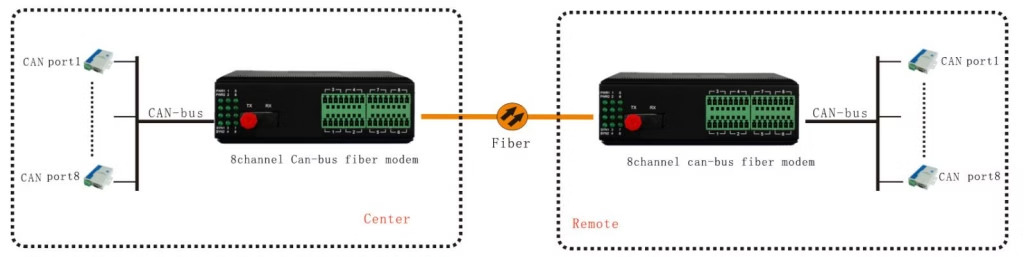

Применение

Особенности

● Устройство обеспечивает 8 каналов полевой шины CAN с использованием инновационной технологии, благодаря которой скорость CAN не зависит от длины оптоволоконного кабеля. Скорость обмена данными CAN автоматически адаптируется в диапазоне от 0 до 1 Мбит/с, а длина оптоволоконной линии может составлять от 0 до 120 км.

● Устройство обеспечивает прозрачную передачу данных CAN с автоматической адаптацией скорости обмена, не требующей дополнительной настройки.

● Интерфейс CAN поддерживает не более 128 узлов, а его скорость соответствует международным стандартам CAN 1.0 и CAN 2.0.

● Доступны различные варианты оптоволокна, включая многомодовое и одномодовое, с разъёмами ST/SC/FC.

● Устройство оснащено защитой от сбоев сигнала и полной индикацией рабочего состояния интерфейса CAN и оптоволоконной линии.

● Устройство соответствует стандарту IEC61000-4-5 по молниезащите интерфейсов CAN: 6 кВ в дифференциальном режиме при импедансе 2 Ом и 6 кВ в синфазном режиме при импедансе 2 Ом.

● Поддержка широкого диапазона входного напряжения 9-55 В переменного и постоянного тока, внутренней гальванической развязки и двух резервируемых входов питания; источник питания поддерживает защиту от перегрузки и переполюсовки;

● Устройство поддерживает широкий диапазон входного напряжения 9-55 В переменного/постоянного тока, внутреннюю гальваническую развязку, два резервируемых входа питания, защиту от перегрузки и переполюсовки.

● Устройство соответствует промышленным требованиям электромагнитной совместимости и обеспечивает эффективную молниезащиту, защиту от ударов молнии, наведённого высокого напряжения и импульсных перенапряжений.

● Безвентиляторная конструкция устройства обеспечивает эффективный отвод тепла и сокращает время простоя на ремонт.

● Корпус со степенью защиты IP40 позволяет устройству выдерживать суровые условия окружающей среды.

● Устройство удобно устанавливается на DIN-рейку шириной 35 мм или на стену.

● Устройство работает в широком диапазоне температур от -40 °C до +85 °C.

● Устройство проходит испытание на приработку 100% и поставляется с гарантией сроком 5 лет.

Почему выбирают нас?

Контроль качества

Документация и проверка проекта — FC2P-C8G

Перед заказом или подключением уточните точную модель и конфигурацию, назначение контактов интерфейсов, оптическую или сетевую совместимость, параметры входного питания и условия установки. Опциональные конфигурации не являются взаимозаменяемыми.

Просмотреть техническую документацию FCTEL · Запросить актуальное техническое описание и схему подключения для конкретной модели
